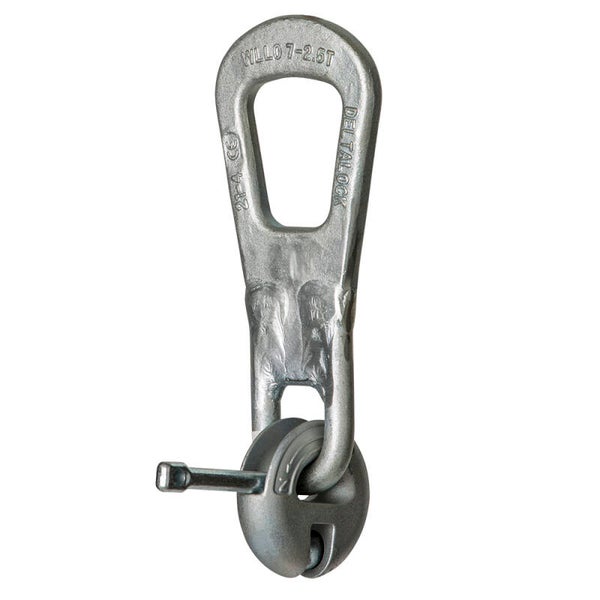

DELTALOCK Ringkupplung
Technische Daten
| Artikelnummer | Tragfähigkeit (t) | Gewicht (kg) |
|---|---|---|
| YE.8.100.025 | 0,70 – 2,50 | 1,6 |
| YE.8.100.050 | 3,00 – 5,00 | 3,6 |
| YE.8.100.100 | 5,30 – 10,00 | 9,0 |

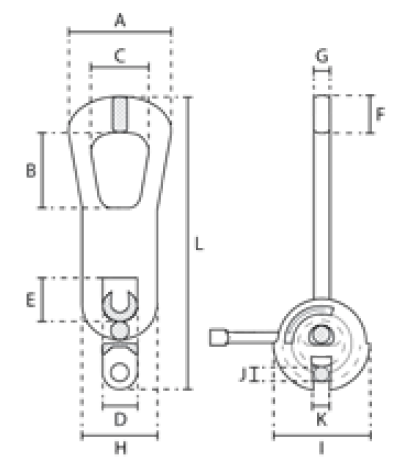

Abmessungen
| Tragfähigkeit (t) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,70 – 2,50 | 95 | 70 | 59 | 27 | 35 | 30 | 12 | 58 | 79 | 13 | 12 | 264 |
| 3,00 – 5,00 | 117 | 85 | 66 | 37 | 45 | 42 | 17 | 82 | 107 | 17 | 18 | 333 |
| 5,30 – 10,00 | 148 | 110 | 85 | 50 | 56 | 52 | 25 | 110 | 148 | 24 | 22 | 424 |
