Umlenkrollen

Umlenkrollen (auch Flaschen oder Seilrollen genannt) sind Hilfsgeräte, die die Richtung von Zugkräften mittels eines Seils oder Kabels ändern und/oder einen Flaschenzug ermöglichen. Sie bestehen in der Regel aus einem Gehäuse (Bock) mit einer drehbaren Rolle (Scheibe) darin und einem Haken oder Öse zum Befestigen. Man führt ein Drahtseil, ein Kunstfaserseil oder auch ein Kettenzug-Handseil über die Rolle, um etwa: - die Zugrichtung zu ändern (z. B. von horizontal auf vertikal), - Kräfte auf mehrere Stränge aufzuteilen (Flaschenzugprinzip, wobei man mehrere Rollen kombiniert), - oder an schwer zugänglichen Stellen Lasten bewegen zu können (z. B. um die Ecke ziehen).

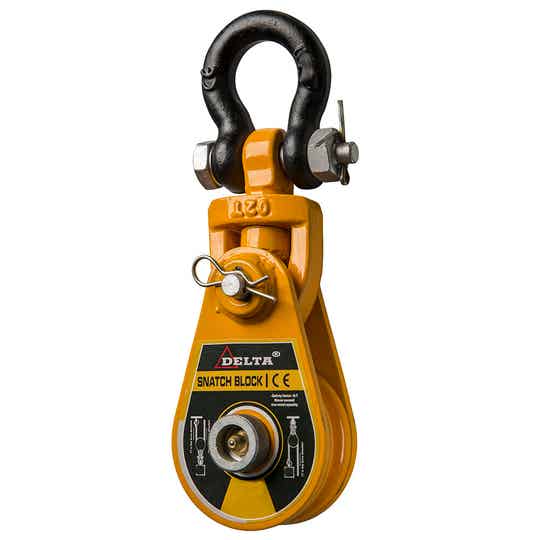

Umlenkrollen sind unglaublich vielseitig: - Bauwesen/Montage: Wenn ein Seilzug (wie ein Greifzug) in eine bestimmte Richtung zieht, man aber in eine andere Richtung Wirkung braucht. Z.B. einen Stahlträger horizontal ziehen, aber die Winde steht woanders – mit einer Umlenkrolle am Fixpunkt kann man umleiten. - Forstwirtschaft: Bäume mittels Seilwinden fällen/ziehen, oft Umlenkrolle am Baumfuß oder höher, um Zugrichtung und Hebel zu optimieren. - Bergung/Abschleppen: Umlenkrollen erhöhen die Zugkraft (ein einfacher Flaschenzug verdoppelt nominell die Kraft und halbiert die Geschwindigkeit). Abschlepper nutzen oft sog. "Snatch Block" (Umlenkrolle mit aufklappbarem Gehäuse) um die effektive Winde kraft zu verstärken oder Fahrzeug aus spitzem Winkel zu bergen. - Kranbetrieb: Kranhaken haben selbst Umlenkrollen in Flaschenzügen (Mehrfachrollenblöcke am Kranhaken und am Ausleger). - Theater/Event: zum Führen von Zugseilen für Vorhänge o. Dekoration. - Werkstätten: in Montagegruben kann man mit Handseilwinde und Umlenkrolle von unten heben etc.

Die Produktkategorie im Shop wohl bezieht sich vor allem auf schwere Drahtseil-Umlenkrollen mit Haken oder Lasche, ggf. mit Sicherheitsbügel (sodass das Seil eingelegt werden kann).

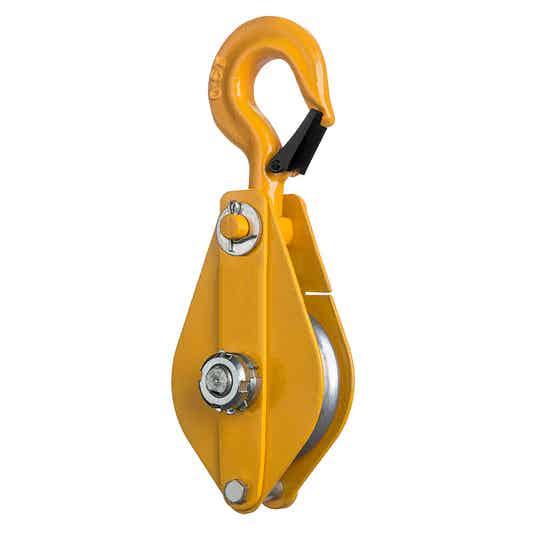

Wichtige Parameter bei Umlenkrollen: - Tragfähigkeit: oft angegeben als WLL oder zul. Zugkraft (z. B. 2t). Diese bezieht sich auf die Kraft im Seilstrang. Achtung, bei Flaschenzügen verteilt sich Last, aber im Einzelfall muss jede Rolle die halbe/ganze Last tragen, je nach Konfiguration. - Seildurchmesser: Die Rolle muss zum Durchmesser des Seils passen. Z.B. eine Rolle für max 10 mm Drahtseil – dickeres würde klemmen oder die Rille passt nicht. - Rillenspur und Material: Drahtseilrollen sind gehärtet und haben eine bestimmte Rillenform. Kunstfaserseil braucht eher glatte, breite Rille (sonst Scheuer). - Öffnen: Manche Umlenkrollen kann man öffnen (aufklappbar) um das Seil einzulegen, anstatt das Seilende einfädeln zu müssen. Das nennt man "Einfach-Umlenkrolle mit Seitenteil zum Aufklappen". - Haken/Lasche: Was ist oben? Haken mit Sicherung (für temporär schnell einhängen), oder Öse/Lasche (um permanent zu bolzen).

Einsatzhinweise: - Ausrichtung: Die Zugrichtung sollte genau in der Ebene der Rolle erfolgen, nicht schräg, sonst reibt das Seil am Flansch der Rolle oder springt gar raus. Manche Rollen haben Seitenscheiben (Backen), um das Seil zu führen. - Dynamik: Umlenkrollen können in Zug-Systemen große dynamische Kräfte erleben, vor allem wenn der Seilzug ruckt oder pendelt. Der Haken der Rolle sollte daher immer mit Sicherung sein und der Anschlagpunkt robust (z.B. an einem Anschlagpunkt, Schäkel etc., der Überlast standhält). - Belastungsrichtung: Eine WLL z.B. 2t Rolle kann 2t im Seil bei 90° Umlenkung aushalten. Aber die Kraft am Aufhängepunkt ist dann höher – tatsächlich etwa ~2t pro Seilabschnitt, und zwei Abschnitte ziehen an der Rolle-Aufhängung (eine rein, eine raus), also ~4t insgesamt auf die Öse. Hersteller dimensionieren das mit Sicherheitsfaktor, aber man sollte es wissen: Der Anschlagpunkt, an dem man die Rolle befestigt, muss diese resultierende Kraft (etwa 2x Seilkraft) tragen! - Bsp: man hat an einem Fixpunkt die Umlenkrolle eingehängt und zieht 1t Last, die Rolle seilt 1t Kraft nach unten um – an der Rolle-Aufhängung ziehen beide Stränge mit je 1t, ergibt ~2t auf den Bügel (plus Winkel). - Flaschenzug: Bei mehreren Rollen (Beispiel: 2 Rollen = 2-Strang Flaschenzug) verdoppelt man die Tragfähigkeit. Aber die Rollen müssen WLL entsprechend aushalten. - Bsp: ein 2t Greifzug mit 2:1 Flaschenzug (eine feste, eine lose Rolle) – Seil sieht 2t Zug, Last 4t. Die lose Rolle hängt am Last, erfährt 2t pro Strang = 4t am Block, die feste Umlenkrolle erfährt ebenfalls 4t am Anschlagpunkt. - Seilgeschwindigkeit: Bei schneller laufenden Winden ist Reibung/hitze ein Thema – die Lager der Rolle müssen das abkönnen. Hochwertige haben Kugellager, Standard einfache Buchse. Häufige, langdauernde Zugarbeiten -> Lager prüfen, schmieren.

• Lager schmieren: Wenn Schmiernippel, regelmäßig fetten damit sie leichtgängig bleiben.
• Rillen checken: Drahtseile können bei Last in die Rille eindrücken und die Form verschleißen. Eine stark u-förmig eingelaufene Rille kann das Seil quetschen -> austauschen, wenn aus der Toleranz.
• Haken und Sicherung: Sollten federnd schließen, Feder intakt, kein Riss im Hakenmaul etc.
• Rotation: Leicht von Hand drehbar? Falls klemmt, Lager defekt oder Achse verbogen (vielleicht Überlast).
• Korrosion: Rost in der Rille ist schlecht, kann Seil schädigen (Abrieb). Rost an Achse behindert Drehung.

• Umlenkrollen erhöhen die Flexibilität enorm: man kann mit begrenztem Kraftaufwand Lasten ziehen, die man sonst nicht erreicht.
• Durch Flaschenzug-Effekt: Kraftgewinn – z.B. schwere Maschinen umsetzen mit kleineren Winden.
• Sie verhindern, dass man das Seil über scharfe Kanten legen muss (was es beschädigen würde).
• Mobil und vielseitig: man hat sie im Werkzeugkasten und bei Bedarf fix montiert.

In Summe: Umlenkrollen sind einfache, aber unverzichtbare Helfer in vielen Hebe- und Zug-Situationen. Ihre richtige Anwendung (passende Tragfähigkeit, korrekter Winkel) ist entscheidend, um die Zugkräfte sicher ins Spiel zu bringen. Bei Beachtung der physikalischen Zusammenhänge ermöglichen sie das Heben und Bewegen von Lasten, die anders unmöglich wären – ob man nun ein Auto aus dem Graben zieht oder schwere Bauteile passgenau positioniert, die Umlenkrolle leitet die Kräfte in die gewünschte Richtung.
