Hydraulik Zubehör

Unter Hydraulikzubehör versteht man alle Hilfskomponenten, die ein Hydrauliksystem ergänzen und an die jeweiligen Aufgaben anpassbar machen. Dazu zählen insbesondere Schläuche, Kupplungen, Verteiler und Ventile, Manometer und Adapter. Hochdruckschläuche verbinden Pumpen mit Zylindern oder anderen Werkzeugen und müssen flexibel sowie druckfest sein. Schnellkupplungen ermöglichen das schnelle An- und Abkoppeln von Hydraulikzylindern, oft tropffrei durch Ventilmechanismen, um kein Öl zu verlieren. Weiteres Zubehör sind z. B. T-Stücke oder Verteilerblöcke, um mehrere Zylinder parallel zu betreiben, Absperrventile (mit denen man einen angeschlossenen Zylinder druckbeaufschlagt halten kann, während die Pumpe evtl. woanders eingesetzt wird) oder Druckreduzierventile, um feinere Druckkontrolle zu haben. Auch Ölfüllungen und Pflegemittel könnten dazu gezählt werden, oder Transporthilfen (Tragekoffer für Pumpensätze). Kurz gesagt: Hydraulikzubehör macht aus Einzelkomponenten ein flexibles System, sodass in der Praxis nahezu jede Hebe- oder Pressaufgabe angegangen werden kann.

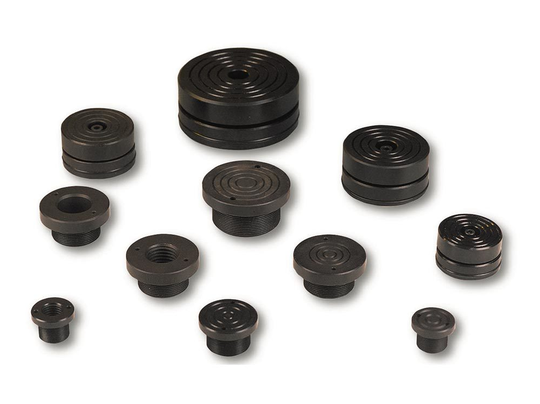

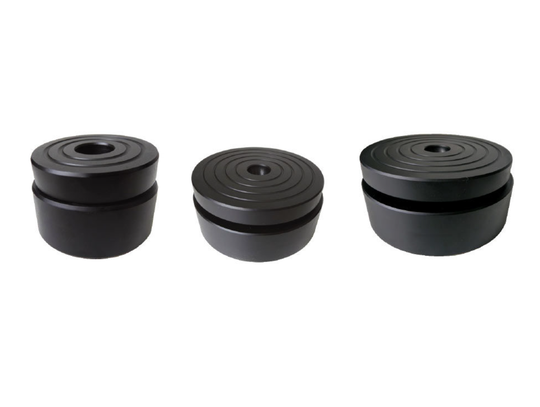

In einer Hydraulik-Werkstatt oder im Servicewagen hat man meist ein Set von Zylindern und Pumpen plus Zubehör, um sich den Anforderungen vor Ort anzupassen. Beispiel Anwendungen: Muss ein besonders hoher Gegenstand angehoben werden, kann man Zwischenstücke oder Rohrverlängerungen auf den Zylinder setzen (sofern vorgesehen) oder mit Schlauchverlängerungen die Pumpe im sicheren Abstand platzieren. Mit Y-Verteilern lassen sich zwei oder mehr Zylinder parallel an eine Pumpe anschließen – nützlich, um etwa einen langen Gegenstand an zwei Enden gleichzeitig zu heben. Hier kommen dann oft Durchflussverteiler oder Regulierventile ins Spiel, um beide Zylinder synchron zu halten. Manometer-Kits werden zwischengeschaltet, wenn der Druck (und somit die Kraft) abgelesen werden soll – z. B. um beim Einbau einer Presse den Anpressdruck zu kontrollieren. Kupplungsadapter ermöglichen das Verbinden verschiedener Kupplungstypen oder -größen, falls man Geräte unterschiedlicher Hersteller kombinieren muss. Und triviale, aber wichtige Zubehörteile sind Staubschutzkappen für Kupplungen, die verhindern, dass Schmutz in offene Anschlüsse gelangt. In Rettungssätzen zählt auch Verlängerungsleitung zum Zubehör: z. B. ein 10 m Schlauch, um die Handpumpe entfernt vom Gefahrenbereich zu betreiben. Insgesamt erhöht das Zubehör die Reichweite, Vielseitigkeit und Sicherheit des Hydrauliksystems – ohne geeignetes Zubehör müsste man viele Situationen mit der “Standardkonfiguration” lösen, was oft nicht optimal oder gar nicht machbar wäre.

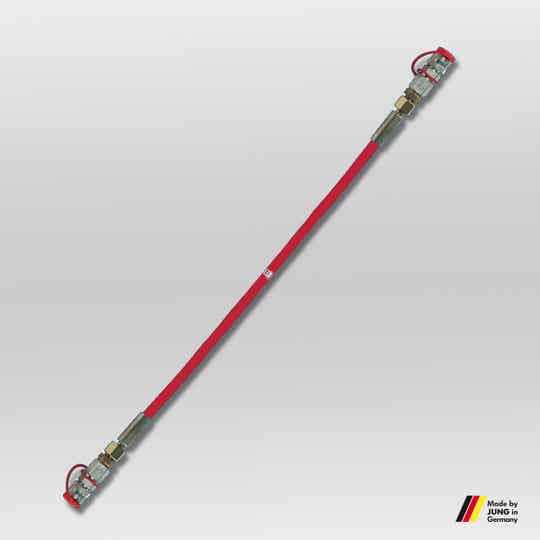

Gerade beim Zubehör ist es kritisch, dass alle Teile druckfest und kompatibel sind. Schläuche müssen für den Betriebsdruck (z. B. 700 bar) plus Sicherheitsreserve ausgelegt sein. Typischerweise werden mehrlagige Stahldraht-gewebe-Schläuche eingesetzt, die einem Berstdruck von mind. dem 4-fachen des Nenndrucks standhalten[1]. Normen wie EN 857 definieren solche Schlauchaufbauten. Die Anschlüsse an Schläuchen und Kupplungen sind oft Schraubgewinde oder Bajonett – hier ist dichtes Verschrauben (mit Drehmoment nach Herstellerangabe) nötig. Wichtig: Nur passende Gewinde und Dichtsysteme verwenden – ein zölliges NPT-Gewinde passt z. B. nicht auf ein metrisches, und Improvisationen können unter Druck auseinanderfliegen. Kupplungen sollten verriegeln: Viele Schnellkupplungen haben einen Schraubkragen, der nach dem Zusammenstecken gedreht wird, um ein unbeabsichtigtes Lösen zu verhindern. Beim Einsatz mehrerer Zylinder über Verteiler ist darauf zu achten, dass die Lastverteilung kontrolliert bleibt – dazu dienen Drosselventile oder Gleichlaufventile, die ebenfalls zum Zubehör gehören. Normativ fallen viele Zubehörteile als “Druckgeräte” oder Teile davon unter die Druckgeräterichtlinie (wenn das Volumen > 0,1 Liter und DruckVolumen groß genug ist – oft aber klein, daher eher Maschinenrichtlinie). Jeder Hersteller führt Druckprüfungen durch und versieht Teile mit Angaben (z. B. maximaler Druck in bar auf dem Schlauch). Kennzeichnung: Schläuche sollten idealerweise mit Herstellerdaten, Druck und Fertigungsdatum gekennzeichnet sein. Es ist empfohlen, Schläuche regelmäßig (z. B. jährlich) zu prüfen und alle x Jahre zu ersetzen, je nach Beanspruchung. Eine große Gefahr ist das Platzen oder Ausreißen eines Schlauchs* – daher immer ausreichend Länge vorsehen (nicht straff spannen, kein Knick) und bei möglichen Scheuerstellen Schutzmanschetten nutzen. Antistatik: bei sehr langen Schlauchleitungen oder Einsatz in explosionsgefährdeten Bereichen gibt es spezielle antistatische Schläuche, die Ladungen ableiten und Funken verhindern. Zusammenfassend: Zubehör immer nur entsprechend Spezifikation verwenden, keine unsicheren Adapter-Kombinationen basteln, und im Zweifel nur Komponenten desselben Hochdrucksystems mischen.

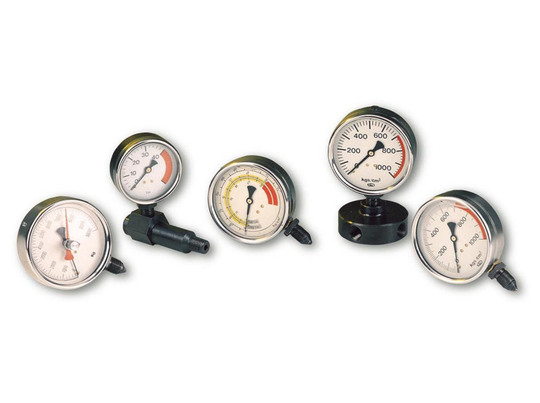

Schlauchhandhabung: Schläuche niemals scharf knicken – ein Minimalradius (oft in Datenblatt angegeben) ist einzuhalten, sonst können die Einlagen brechen. Achten, dass Schläuche nicht über scharfe Kanten gezogen werden; ggf. Kantenschoner oder Schlauchschutzspiralen verwenden. Bei Verlängerung mehrerer Schläuche via Kupplung: Verbindung ordentlich zusammenstecken bis zum Anschlag und Verriegelung aktivieren. Vor Druckaufbau kurz an den Kupplungen ziehen, um korrekten Sitz zu prüfen. Verteilen auf zwei Zylinder: möglichst einen festen Verteilerblock nutzen, der an der Pumpe angeschlossen wird, statt Y-Provisorien mit mehreren Kupplungen – das minimiert Leckagepunkte. Absperrventile: erst unter Druck schließen, wenn man sicher ist, dass die Last ruhig steht (kein dynamischer Zustand). Nie ein abgesperrter Zylinder mit Last längere Zeit unbeaufsichtigt lassen, da minimal Leck über Zeit zum Druckverlust führen kann. Manometer: beim Einschrauben von Manometern Teflonband oder Dichtmittel sachgerecht verwenden (nicht an konischen Gewinden, dort dichtet es konisch, nur an zylindrischen falls nötig). Auf richtigen Messbereich achten – ein Manometer sollte idealerweise bei Betriebsdruck im mittleren Skalenbereich sein, nicht am oberen Ende. Kupplungen reinigen: Vor dem Kuppeln beide Seiten mit einem fusselfreien Tuch abwischen. Wenn nötig, etwas Hydrauliköl zum Benetzen nehmen, nie Sand oder Dreck reinpressen. Lagerung: Zubehör trocken und vor allem staubfrei lagern. Schutzkappen auf Kupplungen setzen, Schläuche aufgerollt (mit großzügigem Radius) aufhängen. Direkte Sonneneinstrahlung auf Gummischläuche vermeiden – UV macht sie spröde. Im Betrieb überwachen: Liegen Schläuche sicher, dass niemand drauftritt oder drüberfährt? Falls ja, entweder sichern oder Schläuche erhöht führen. Bei ungewöhnlichen Geräuschen (Zischen) oder Geruch sofort stoppen – könnte eine Leckage sein. Und ganz wichtig: Druck erst komplett abbauen, bevor man Kupplungen löst, sonst schlägt der Schlauch peitschenartig und Öl spritzt.

Das richtige Hydraulikzubehör macht aus Einzelkomponenten ein multifunktionales System. Dadurch kann ein und dieselbe Pumpe je nach Bedarf ein einzelnes Hebegerät oder ein ganzes synchrones Hubsystem betreiben – man ist flexibel und muss nicht für jeden Anwendungsfall ein separates Gerät anschaffen. Zeiteinsparung und Arbeitserleichterung sind wesentliche Vorteile: Mit Schnellkupplungen sind Zylinder in Sekunden verbunden oder gewechselt, mit Verlängerungsschläuchen erreicht man entlegene Stellen, ohne die schwere Pumpe tragen zu müssen. Sicherheit profitiert enorm: Durch Manometer kann man Überlast vermeiden, durch Absperrventile Lasten sicher abstützen, durch Kantenschoner die Lebensdauer der Schläuche verlängern. Zudem erleichtern spezielle Adapter die Integration in vorhandene Systeme – etwa Anschluss an fest verbaute Hydraulikaggregate oder Prüfstände. Verschleißteile (Schläuche, Dichtungen) sind als Zubehör verfügbar, was Wartung und Reparatur ermöglicht und somit die Lebensdauer des gesamten Hydrauliksystems verlängert. Insgesamt erhöht durchdachtes Zubehör die Effizienz: Man hat immer die passende Lösung parat, muss nicht improvisieren (was oft unsicher wäre) und kann Hydraulik vielseitiger einsetzen. In der Summe sind Hydrauliksysteme erst durch ihr Zubehör so leistungsfähig – es macht aus starren Einzelgeräten flexible, sichere Helfer für nahezu jede Schwerlastaufgabe.
