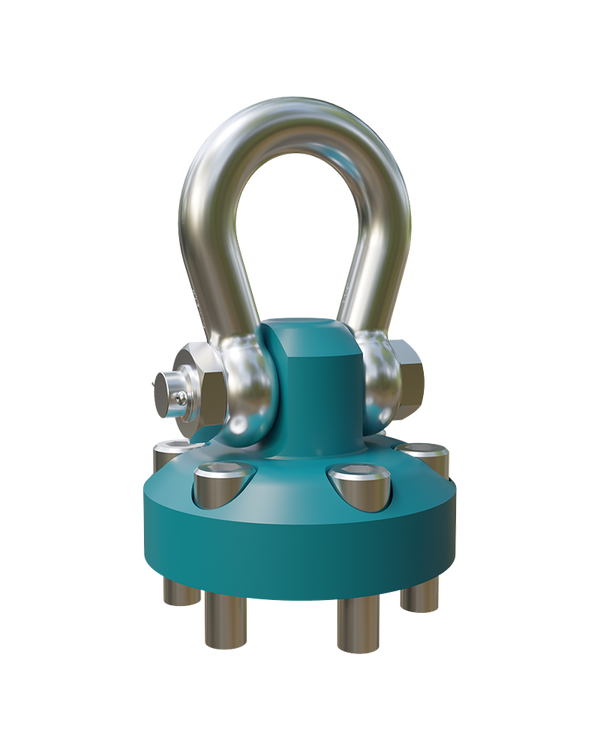

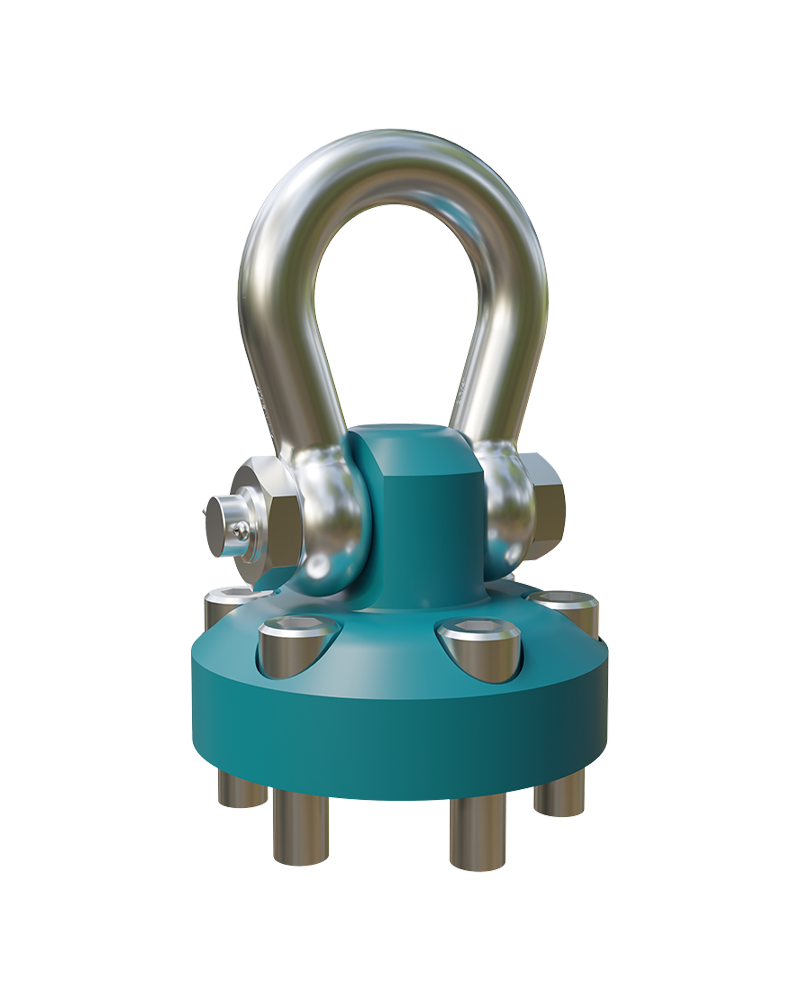

JDT - MEGA Lifting Point MLP
Der MEGA Lifting Point MLP ist die leistungsstarke Lösung für das sichere Heben extrem schwerer Lasten. Entwickelt für höchste Belastbarkeit und maximale Sicherheit, überzeugt dieser Schwerlast-Anschlagpunkt druch seine kompakte Bauweise, ein ergonomisches Design sowie eine besonders effiziente Lastverteilung.
Ein entscheidener Vorteil: Der MLP kann auch bei einem Lastwinkel von 90° mit voller Tragfähigkeit (WLL) eingesetzt werden. Dies sorgt für maximale Flexibilität im Einsatz und reduziert Einschränkungen bei komplexen Hebevorgängen.
Zusätzlich ist der MLP mit integrierten Ringpunkten ausgestattet, die speziell für die Montage und Positionierung ausgelegt sind. Diese sind so angeordnet, dass der optimale Schwerpunkt des Bauteils genutzt wird. Dadurch wird eine sichere Handhabung, ein kontrolliertes Anschlagen sowie eine vereinfachte Installation gewährleistet - selbst bei sehr hohen Gewichten.
Die im Lieferumfang enthaltenen, rissgeprüften Schrauben ermöglichen eine schnelle, sichere und normgerechte Montage. Die robuste Konstruktion macht den MLP zu einem zuverlässigen Anschlagpunkt für anspruchsvolle Anwendungen in Industrie, Schwerlastlogistik und Anlagenbau.
Technische Daten und Abmessungen
| Bezeichnung | Gewindeausführung | Anziehdrehmoment [Nm] | Steigung DIN 13 | Øb [mm] | g [mm] | SW [mm] | t [mm] | Glied Øxt1 x b1 [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| MLP 85 | 6x M 48 x 75 | 5 | 400 | 70 | 180 | 320 | 505 | 209 | 141 | 0381385000 |
| MLP 100 | 6x M 48 x 75 | 5 | 400 | 80 | 190 | 350 | 592 | 271 | 145 | 0381310000 |
| MLP 120 | 6x M 48 x 75 | 5 | 571 | 80 | 190 | 350 | 615 | 255 | 292 | 0381312000 |
| MLP 200 | 10x M 48 x 75 | 5 | 650 | 110 | 275 | 484 | 833 | 393 | 439 | 0381320000 |
| MLP 250 | 12x M 48 x 75 | 5 | 730 | 120 | 300 | 540 | 965 | 450 | 656 | 0381325000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
