JDT - TAPS-E zum Anschweißen
Sale!
Artikelnummer:
0382901000

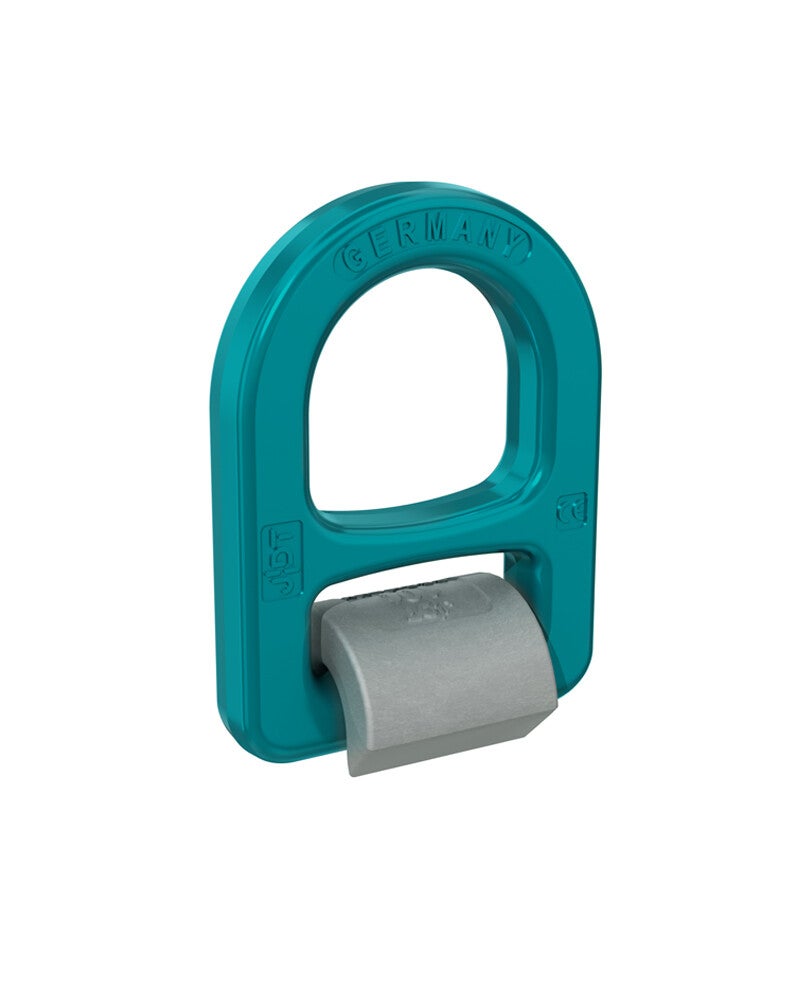

Der ENORM Anschlagpunkt TAPS-E ist ein Anschweißpunkt zum Heben und Zurren nach DIN EN 1677-1.
Technische Daten und Abmessungen
| Bezeichnung | Gewindeausführung | Anziehdrehmoment [Nm] | Steigung DIN 13 | Øb [mm] | g [mm] | SW [mm] | t [mm] | Glied Øxt1 x b1 [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| TAPS-E 1,4 | 1,4 | 2.800 | 38 | 13 | 34 | 34 | 27 | 40 | 91 | 0382901000 |
| TAPS-E 2,5 | 2,5 | 5.000 | 40 | 14 | 34 | 34 | 27 | 40 | 91 | 0382902000 |
| TAPS-E 4 | 4,0 | 8.000 | 56 | 22 | 46 | 49 | 34 | 52 | 123 | 0382904000 |
| TAPS-E 6,7 | 6,7 | 13.400 | 67 | 22 | 55 | 59 | 41 | 63 | 145 | 0382906000 |
| TAPS-E 10 | 10 | 20.000 | 80 | 26 | 69 | 70 | 52 | 65 | 168 | 0382910000 |
| TAPS-E 12,5 | 12,5 | 25.000 | 90 | 28 | 74 | 80 | 56 | 80 | 189 | 0382912000 |
| TAPS-E 16 | 16 | 32.000 | 100 | 30 | 80 | 90 | 59 | 90 | 205 | 0382916000 |
| TAPS-E 19 | 19 | 38.000 | 100 | 32 | 94 | 90 | 66 | 90 | 220 | 0382919000 |
| TAPS-E 26,5 | 26,5 | - | 170 | 52 | 130 | 140 | 103 | 175 | 380 | 0382926000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
