JDT - TAPS zum Anschweißen

Sale!

8,84 € ~~9,30 €~~ zzgl. MwSt. und Versandkosten

Modell

Menge

Artikelnummer: 0381701000

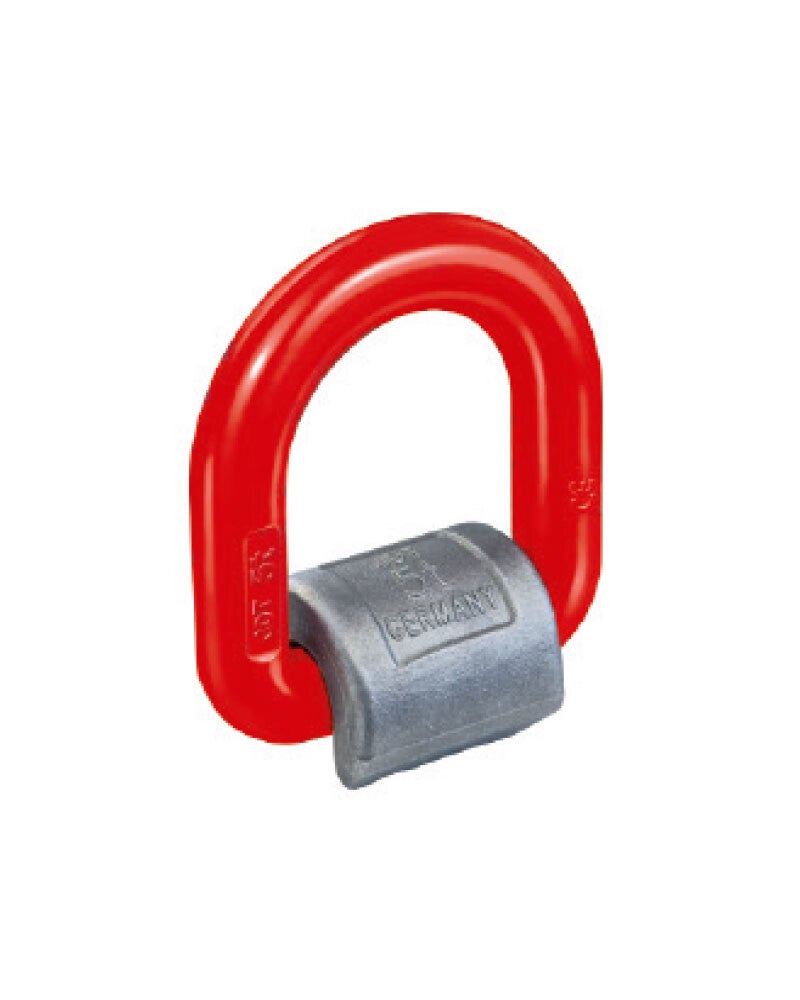

Anschlagpunkt zum Anschweißen.
Der TAPS ist auch quer in Schwenkrichtung belastbar.

PDF – 675,4 KB 0 Downloads

PDF – 468,4 KB 0 Downloads

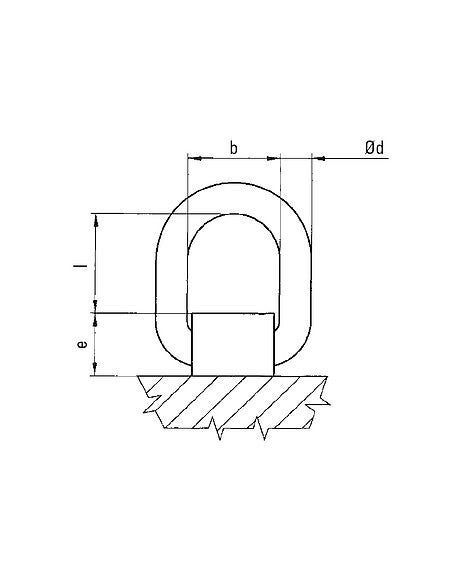

Abmessungen

Bezeichnung	Gewindeausführung	Anziehdrehmoment [Nm]	Steigung DIN 13	Øb [mm]	g [mm]	SW [mm]	t [mm]	Glied Øxt1 x b1 [mm]	Gewicht [kg]	Artikelnummer
TAPS 1	32	38	32	13	25	70	42	0,32	0381701000	0381701000
TAPS 2	34	40	34	14	26	72	42	0,33	0381702000	0381702000
TAPS 3	47	56	50	18	36	92	54	0,84	0381703000	0381703000
TAPS 5	55	67	60	22	46	111	63	1,56	0381705000	0381705000
TAPS 8	68	80	68	26	54	127	68	2,62	0381708000	0381708000
TAPS 15	82	125	100	30	60	190	120	5,4	0380415000	0380415000
TAPS 20	125	150	125	46	90	254	155	16,0	0380420000	0380420000

Bezeichnung	Gewinde	1-strängig 0° [t]	1-strängig 90° [t]	2-strängig 0° [t]	2-strängig 90° [t]	2-strängig 0°–45° [t]	2-strängig 45°–60° [t]	3-/4-strängig 0°–45° [t]
Bezeichnung	t	t	t	t	t	t	t	t
TAPS 1	1,6	1,12	3,2	2,24	1,5	1,12	2,36	1,6
TAPS 2	3	2	6	4	2,8	2	4	3
TAPS 3	4,75	3,15	9,5	6,3	4,25	3,15	6,3	4,75
TAPS 5	8	5,3	16	10,6	7,1	5,3	11,2	8
TAPS 8	12	8	24	16	11,2	8	16	12
TAPS 15	22,4	15	45	30	21,2	15	31,5	22,4
TAPS 20	30	20	60	40	30	20	40	30
TAPS 25	37,5	25	75	50	33,5	25	50	37,5
TAPS 30	45	30	90	60	45	30	63	45
TAPS 35	50	35	100	70	47,5	35	70	52,2
TAPS 40	60	40	120	80	56	40	80	60
TAPS 50	71	50	142	100	70	50	100	75
TAPS 63	75	63	150	126	90	63	133	95

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
