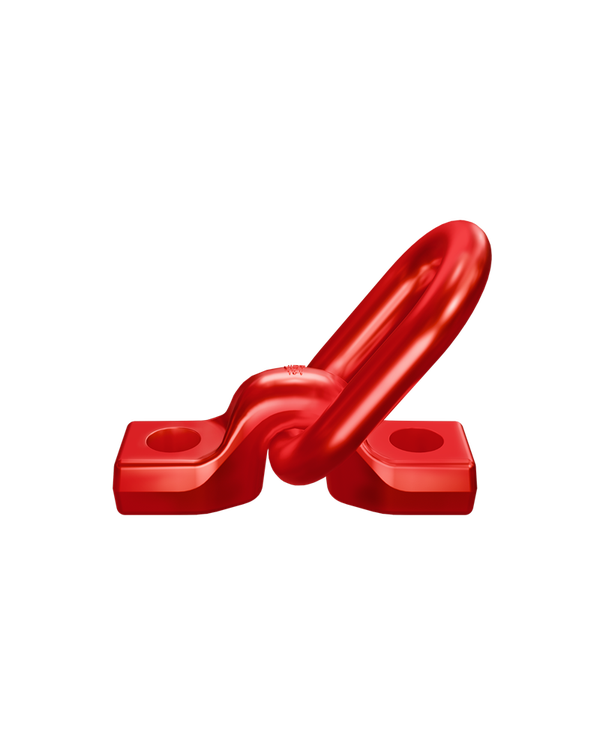

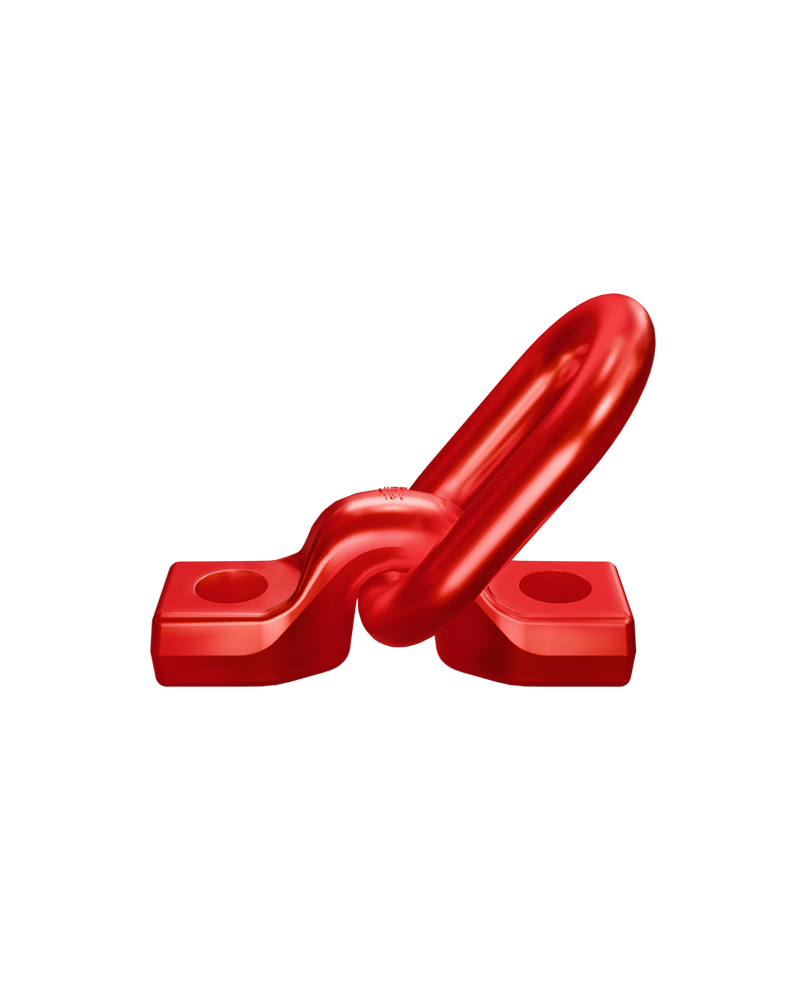

JDT - Transportbügel TPB ohne Schraube

Sale!
JDT - Transportbügel TPB ohne Schraube
530,20 € 558,10 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0380520100

Der TPB Anschlagpunkt zum Anschrauben ist ein Transportbügel zum Anschrauben mit schwenkbarer Öse ohne Schrauben.

Es dürfen Schrauben nach ISO 4017 (DIN 933/10.9) oder Schrauben mit Innensechskant nach ISO 4762/10.9, 100 % rissgeprüft, verwendet werden.

Transportbügel TPB ohne Schraube - Betriebsanleitung

PDF – 675,4 KB 0 Downloads

Abmessungen

Bezeichnung Gewindeausführung Anziehdrehmoment [Nm] Steigung DIN 13 Øb [mm] g [mm] SW [mm] t [mm] Glied Øxt1 x b1 [mm] Gewicht [kg] Artikelnummer
TPB 15 675 175 255 72 39 40 90 110 32x150x75 0380515100
TPB 20 1050 200 295 90 45 50 116 140 40x190x100 0380520100
TPB 25 1400 200 295 90 48 50 116 140 40x190x100 0380525100
TPB 30 1900 200 295 90 50 50 116 140 40x190x100 0381230000
TPB 32 2150 230 340 96 62 50 116 140 40x190x100 0381232002

Tragfähigkeiten

Bezeichnung Gewinde 1-strängig 0° [t] 1-strängig 90° [t] 2-strängig 0° [t] 2-strängig 90° [t] 2-strängig 0°–45° [t] 2-strängig 45°–60° [t] 3-/4-strängig 0°–45° [t] 3-/4-strängig 45°–60° [t]
TPB 15 15 15 30 30 21 15 31,5 22,5
TPB 20 20 20 40 40 28 20 42 30
TPB 25 25 25 50 50 35 25 52,5 37,5
TPB 30 30 30 60 60 42 30 63 45

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige.
