JDT - Transportbügel TPB-S mit Schrauben
Sale!
Artikelnummer:
0380515200

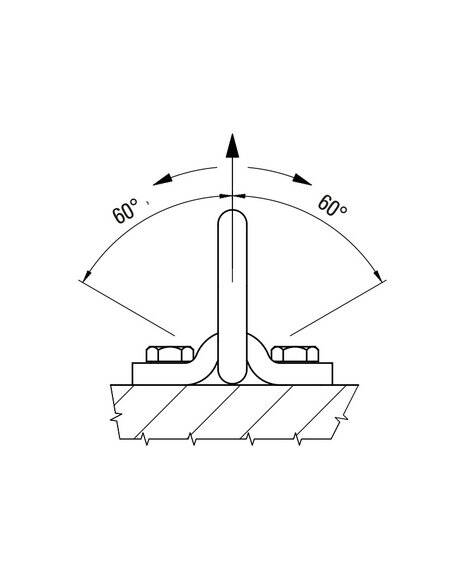

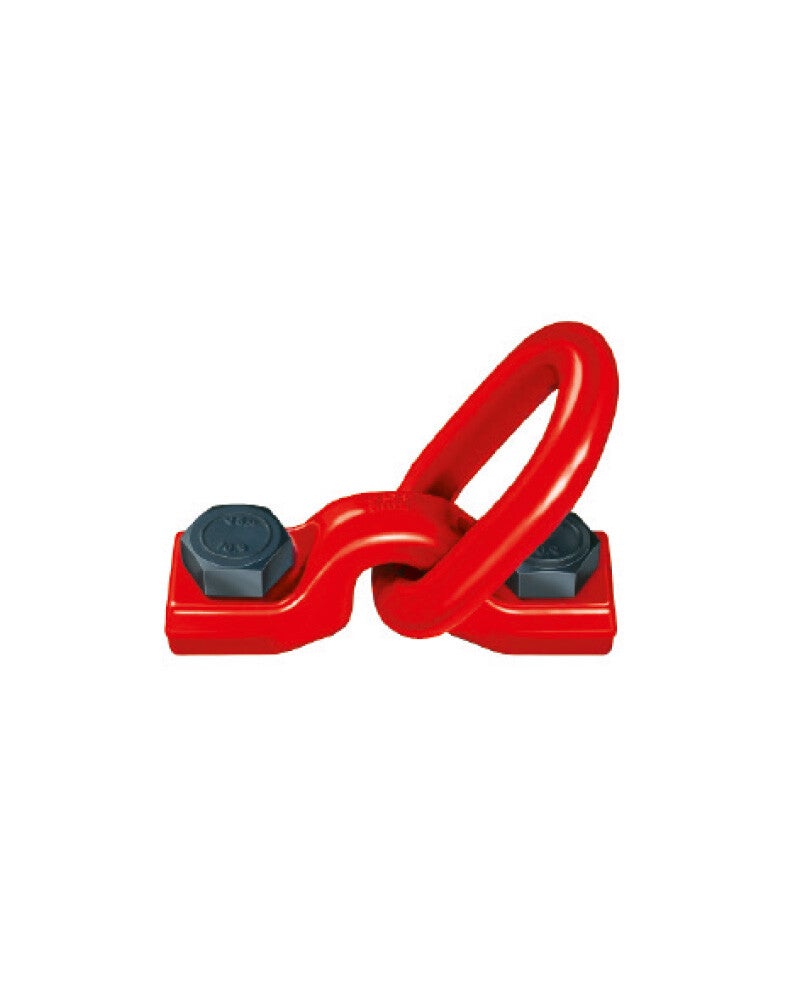

Der TPB Anschlagpunkt zum Anschrauben ist ein Transportbügel zum Anschrauben mit schwenkbarer Öse.
Es dürfen Schrauben nach ISO 4017 (DIN 933/10.9) oder Schrauben mit Innensechskant nach ISO 4762/10.9, 100 % rissgeprüft, verwendet werden.
Technische Daten und Abmessungen
| Bezeichnung | Gewindeausführung | Anziehdrehmoment [Nm] | Steigung DIN 13 | Øb [mm] | g [mm] | SW [mm] | t [mm] | Glied Øxt1 x b1 [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| TPB-S 15 | M 36x100 | 675 | 175 | 255 | 72 | 39 | 40 | 90 | 110 | 0380515200 |
| TPB-S 20 | M 42x120 | 1000 | 200 | 295 | 90 | 45 | 50 | 116 | 140 | 0380520200 |
| TPB-S 25 | M 45x120 | 1400 | 200 | 295 | 90 | 48 | 50 | 116 | 140 | 0380525200 |
| TPB-S 30 | M 48x130 | 1900 | 200 | 295 | 90 | 50 | 50 | 116 | 140 | 0381330100 |
| TPB-S 32 | M 56x135 | 2150 | 230 | 340 | 96 | 62 | 50 | 116 | 140 | 0381332100 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige.
