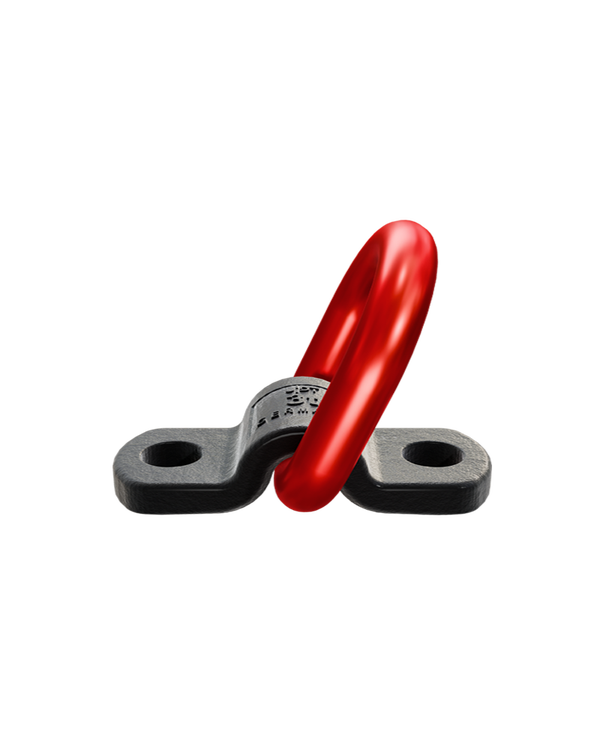

JDT - TAPG zum Anschrauben ohne Schraube
Sale!
Artikelnummer:
0380505200

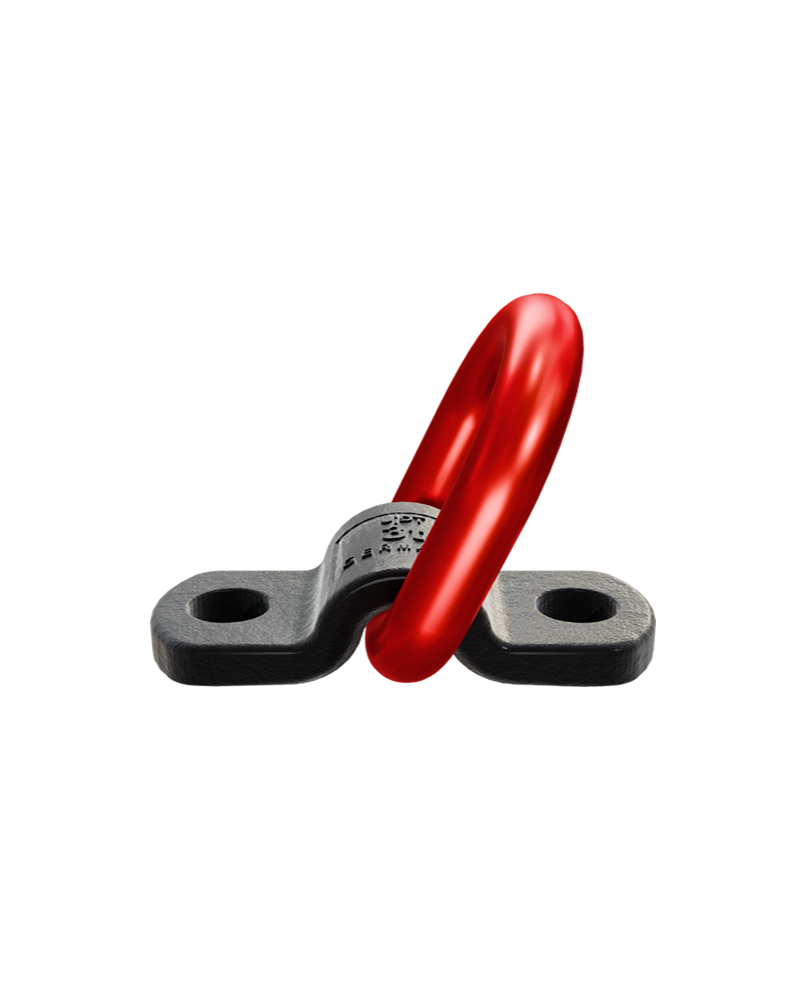

Der TAPG Anschlagpunkt zum Anschrauben ist ein Transportbügel mit schwenkbarer Öse. Die Befestigung erfolgt durch zwei rissgeprüfte Schrauben nach ISO 4017.

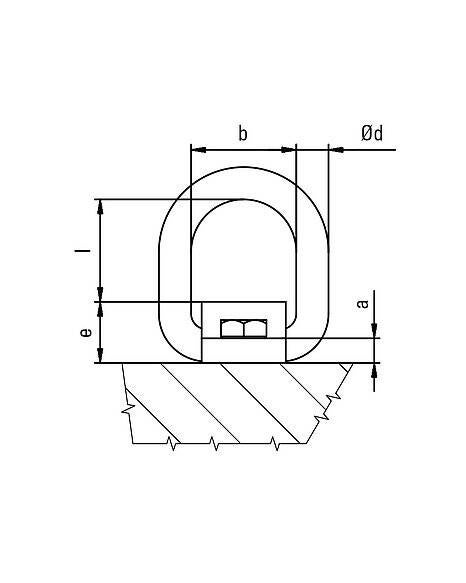

Technische Daten und Abmessungen
| Bezeichnung | Gewindeausführung | Anziehdrehmoment [Nm] | Steigung DIN 13 | Øb [mm] | g [mm] | SW [mm] | t [mm] | Glied Øxt1 x b1 [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| TAPG 3 | 210 | 12 | 56 | 50 | 18 | 34 | 130 | 90 | 21 | 0380503200 |
| TAPG 5 | 290 | 15 | 67 | 60 | 22 | 42 | 160 | 110 | 25 | 0380505200 |
| TAPG 8 | 550 | 20 | 80 | 70 | 26 | 55 | 190 | 130 | 28 | 0380508200 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Nenntragfähigkeiten.
