J.D.T. - Flat Point

Sale!
J.D.T. - Flat Point
52,30 € 55,05 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0381100000

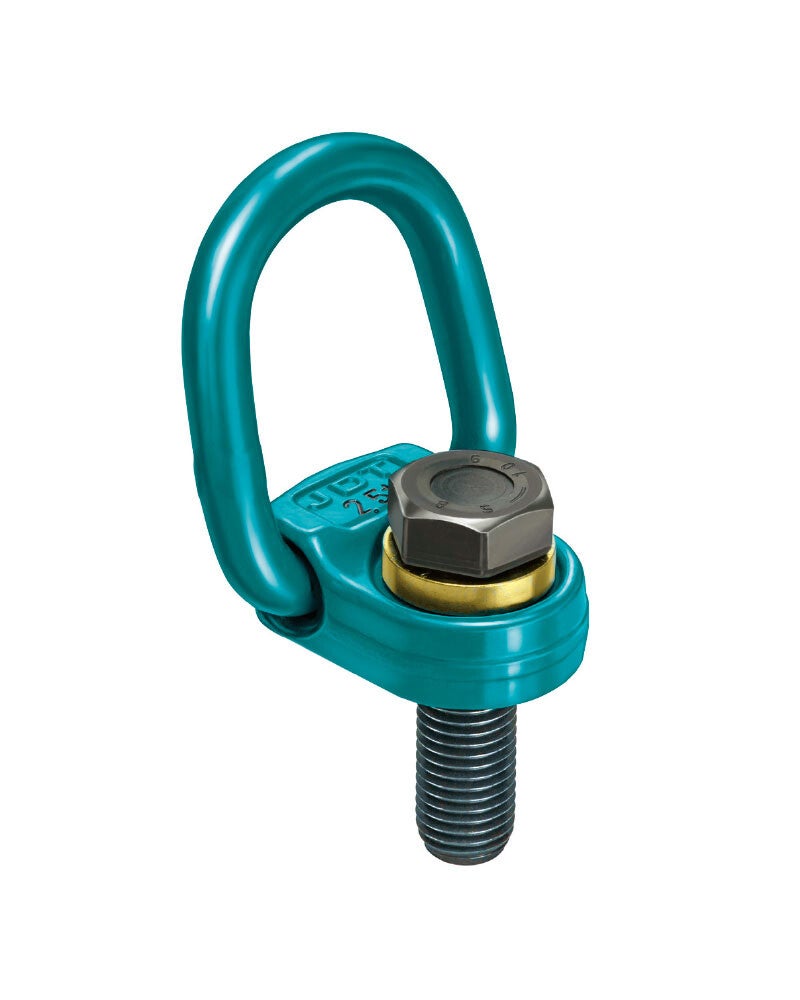

Der Flat Point FP ist ein drehbarer Anschlagpunkt zum Anschrauben mit Schraube. Befestigung durch eine rissgeprüfte Schraube nach DIN EN ISO 4014, Festigkeitsklasse 10.9.

Flat Point - Betriebsanleitung

PDF – 512,6 KB 0 Downloads

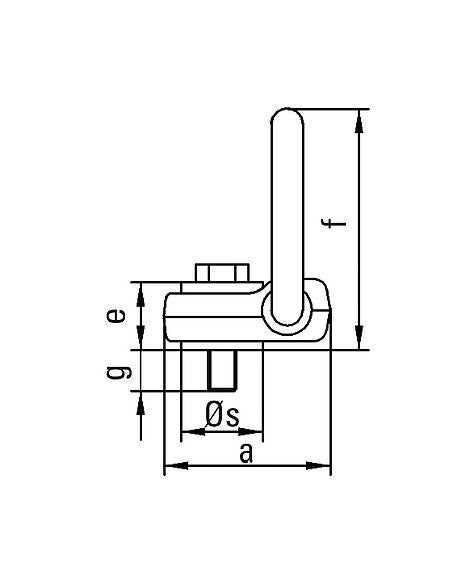

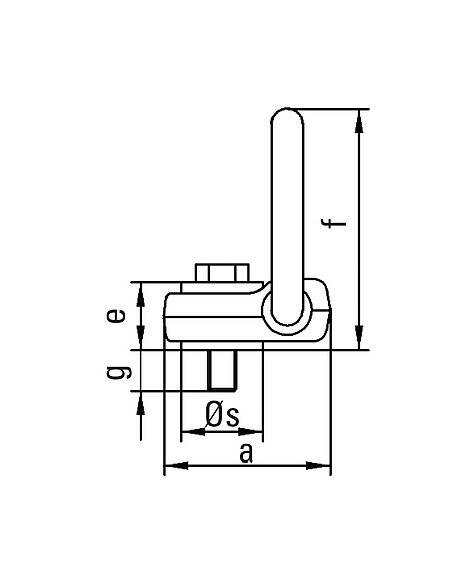

Abmessungen

Bezeichnung Gewindeausführung Anziehdrehmoment [Nm] Steigung DIN 13 Øb [mm] g [mm] SW [mm] t [mm] Glied Øxt1 x b1 [mm] Gewicht [kg] Artikelnummer
FP 0,5 M 10 x 40 40 69 50 48 13 28 100 12 0381100000
FP 0,8 M 12 x 45 65 69 50 48 13 28 100 17 0381101000
FP 1,5 M 16 x 55 160 69 50 48 13 28 100 27 0381101500
FP 2,5 M 20 x 70 420 69 50 48 13 33 103 37 0381102100
FP 4-S M 24 x 80 750 69 50 48 13 34 103 46 0381104200
FP 4 M 24 x 80 750 104 76 72 18 39 147 41 0381104000
FP 5 M 27 x 90 1000 104 76 72 18 39 147 51 0381105000
FP 6 M 30 x 90 1400 104 76 72 18 39 147 51 0381106000
FP 8 M 36 x 100 1800 104 76 72 18 43 147 57 0381108000
FP 10 M 42 x 110 2000 160 107 99 34,5 65,5 236 44,5 0381110000
FP 15 M 48 x 120 2000 160 107 99 34,5 65,5 236 54,4 0381115000

Tragfähigkeiten

Bezeichnung Gewinde 1-strängig 0° [t] 1-strängig 90° [t] 2-strängig 0° [t] 2-strängig 90° [t] 2-strängig 0°–45° [t] 2-strängig 45°–60° [t] 3-/4-strängig 0°–45° [t] 3-/4-strängig 45°–60° [t]
FP 0,5 M 10 0,5 0,7 1,0 1,4 0,7 0,5 1,0 0,7
FP 0,8 M 12 0,8 1,25 1,6 2,5 1,12 0,8 1,6 1,12
FP 1,5 M 16 1,5 2,12 3,0 4,0 2,0 1,5 3,15 2,24
FP 2,5 M 20 2,5 3,55 5,0 7,1 3,35 2,5 5,0 3,75
FP 4-S M 24 4,0 4,0 8,0 8,0 5,6 4,0 8,0 6,0
FP 4 M 24 4,0 5,6 8,0 11,2 5,6 4,0 8,0 6,0
FP 5 M 27 5,3 7,1 10,6 14,0 7,1 5,3 11,2 8,0
FP 6 M 30 6,0 8,0 12,0 16,0 8,0 6,0 12,5 9,0
FP 8 M 36 8,0 8,0 16,0 16,0 11,2 8,0 16,8 12,0
FP 10 M 42 10,0 15,0 20,0 30,0 14,0 10,0 21,2 15,0
FP 15 M 48 15,0 20,0 30,0 40,0 21,2 15,0 31,5 22,4

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 0°.
