J.D.T. - drehbarer Anschlagwirbel zum Anschweißen - THEIPA Point-S zum Anschweißen
Sale!
Artikelnummer:
0381502000

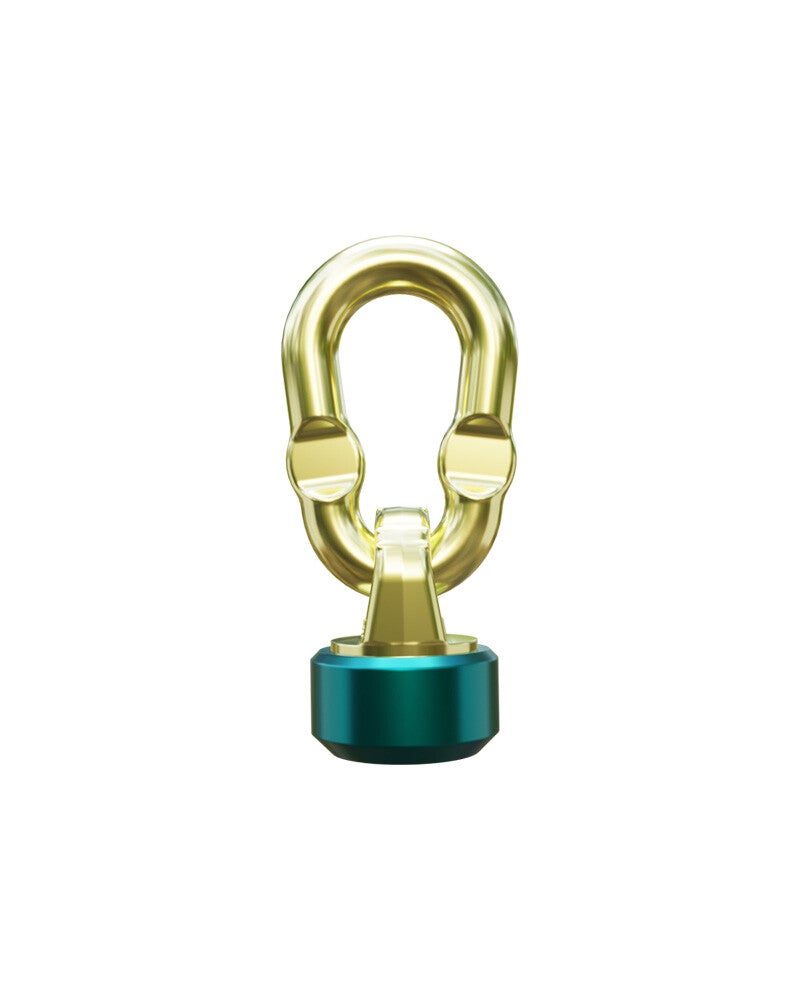

Der THEIPA Point TP-S ist ein kugelgelagerter, drehbarer Anschlagwirbel zum Anschweißen. Die Quetschmarken verhindern das Verklanken des Gliedes.
Zusätzlich sorgt der galvanische Überzug für einen optimalen Korrosionsschutz.

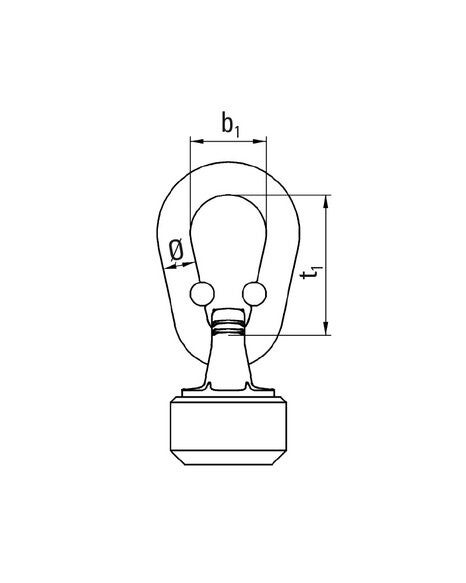

Technische Daten und Abmessungen
| Bezeichnung | Gewindeausführung | Anziehdrehmoment [Nm] | Steigung DIN 13 | Øb [mm] | g [mm] | SW [mm] | t [mm] | Glied Øxt1 x b1 [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| TP-S 2,5 | 5,5 x 45° | 52 | 68 | 57 | 16 x 70 x 34 | 0,95 | 0381502000 | Jetzt anfragen | 0381502000 | |
| TP-S 4 | 7,0 x 45° | 57 | 74 | 62 | 18 x 85 x 45 | 1,30 | 0381504000 | Jetzt anfragen | 0381504000 | |
| TP-S 6,7 | 8,5 x 45° | 70 | 95 | 78 | 20 x 85 x 45 | 2,20 | 0381506000 | Jetzt anfragen | 0381506000 | |
| TP-S 10 | 10,0 x 45° | 80 | 102 | 83 | 23 x 115 x 60 | 3,30 | 0381510000 | Jetzt anfragen | 0381510000 | |
| TP-S 17 | 12,0 x 45° | 100 | 129 | 106 | 30 x 140 x 70 | 6,66 | 0381517000 | Jetzt anfragen | 0381517000 | |
| TP-S 28 | 12,0 x 45° | 129 | 174 | 135 | 34,5 x 170 x 80 | 13,67 | 0381528000 | Jetzt anfragen | 0381528000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
