J.D.T. - drehbarer Anschlagpunkt mit Innengewinde - THEIPA Point-F mit Innengewinde
Sale!
Artikelnummer:
0381800000

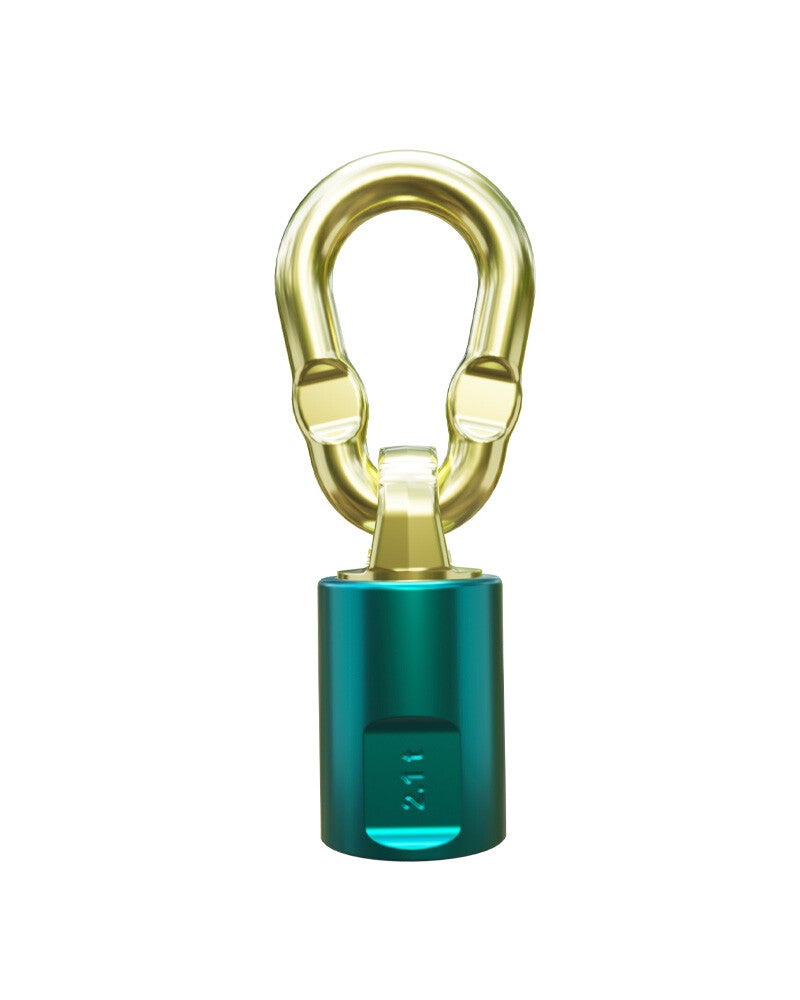

Der THEIPA Point TP-F ist ein kugelgelagerter, drehbarer Anschlagpunkt mit Innengewinde zum Anschrauben.
Die Quetschmarken verhindern das Verklanken des Gliedes. Zusätzlich sorgt der galvanische Überzug für einen optimalen Korrosionsschutz.
Abmessungen
| Bezeichnung | Gewindeausführung | Anziehdrehmoment [Nm] | Steigung DIN 13 | Øb [mm] | g [mm] | SW [mm] | t [mm] | Glied Øxt1 x b1 [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| TP-F 0,5 | M 12 x 15 | 40 | 1,75 | 45 | 36,5 | 73 | 34 | 66 | 13x55x32 | 0381800000 |
| TP-F 1 | M 16 x 20 | 130 | 2,0 | 52 | 36,5 | 80 | 34 | 73 | 13x55x32 | 0381801000 |
| TP-F 1,7 | M 20 x 25 | 170 | 2,5 | 66 | 52,0 | 106 | 46 | 95 | 16x70x34 | 0381802000 |
| TP-F 2,1 | M 24 x 30 | 280 | 3,0 | 80 | 57,0 | 120 | 50 | 108 | 18x85x45 | 0381804000 |
| TP-F 3,2 | M 30 x 40 | 400 | 3,5 | 94 | 70,0 | 148 | 65 | 131 | 20x85x46 | 0381806000 |
| TP-F 5 | M 36 x 45 | 600 | 4,0 | 107 | 80,0 | 164 | 75 | 145 | 23x115x60 | 0381808000 |
Tragfähigkeiten
| Bezeichnung | Gewinde | 1-strängig 0° [t] | 1-strängig 90° [t] | 2-strängig 0° [t] | 2-strängig 90° [t] | 2-strängig 0°–45° [t] | 2-strängig 45°–60° [t] | 3-/4-strängig 0°–45° [t] | 3-/4-strängig 45°–60° [t] |
|---|---|---|---|---|---|---|---|---|---|
| TP-F 0,5 | M 12 x 15 | 1,4 | 0,5 | 2,8 | 1,0 | 0,7 | 0,5 | 1,0 | 0,75 |
| TP-F 1 | M 16 x 20 | 2,8 | 1,0 | 5,6 | 2,0 | 1,4 | 1,0 | 2,12 | 1,5 |
| TP-F 1,7 | M 20 x 25 | 5,0 | 1,7 | 10,0 | 3,4 | 2,4 | 1,7 | 3,55 | 2,5 |
| TP-F 2,1 | M 24 x 30 | 8,0 | 2,1 | 16,0 | 4,0 | 2,8 | 2,1 | 4,25 | 3,15 |
| TP-F 3,2 | M 30 x 40 | 12,0 | 3,2 | 24,0 | 6,4 | 4,25 | 3,15 | 6,7 | 4,75 |
| TP-F 5 | M 36 x 45 | 15,0 | 5,0 | 30,0 | 10,0 | 6,7 | 5,0 | 10,0 | 7,5 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
