J.D.T. drehbarer Anschlagpunkt - THEIPA Point - metrisch

Sale!
J.D.T. drehbarer Anschlagpunkt - THEIPA Point - metrisch
62,37 € 65,65 € zzgl. MwSt. und Versandkosten
Artikelnummer: 0381400008

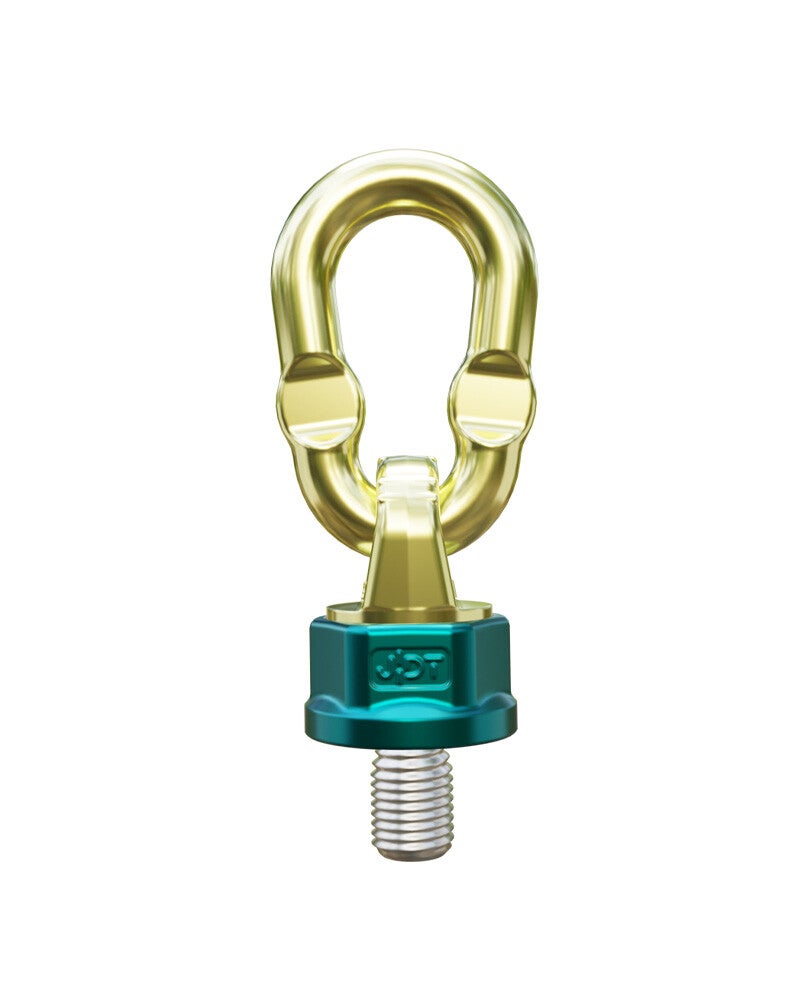

Der THEIPA Point TP ist ein kugelgelagerter, drehbarer Anschlagpunkt zum Anschrauben. Zudem verhindern die Quetschmarken das Verklanken des Gliedes.
Zusätzlich sorgt der galvanische Überzug für einen optimalen Korrosionsschutz.

THEIPA Point - metrisch - Betriebsanleitung

PDF – 492,4 KB 0 Downloads

Abmessungen

Bezeichnung Gewindeausführung Anziehdrehmoment [Nm] Steigung DIN 13 Øb [mm] g [mm] SW [mm] t [mm] Glied Øxt1 x b1 [mm] Gewicht [kg] Artikelnummer
TP 0,7 M 8 x 18 25 1,25 36,5 48 34 41 13x55x32 0,40 0381400008
TP 0,7 M 10 x 18 40 1,5 36,5 48 34 41 13x55x32 0,42 0381400001
TP 0,7 M 12 x 18 40 1,75 36,5 48 34 41 13x55x32 0,43 0381400000
TP 0,7 M 12 x 25 40 1,75 36,5 48 34 41 13x55x32 0,43 0381400002
TP 0,7 M 14 x 20 40 2,0 36,5 48 34 41 13x55x32 0,43 0381400003
TP 1,4 M 16 x 20 130 2,0 36,5 48 34 41 13x55x32 0,43 0381401000
TP 1,4 M 16 x 30 130 2,0 36,5 48 34 41 13x55x32 0,44 0381401001
TP 1,4 M 20 x 30 130 2,5 36,5 48 34 41 13x55x32 0,46 0381401002
TP 1,4 M 24 x 30 130 3,0 36,5 48 34 41 13x55x32 0,49 0381401003
TP 2,5 M 20 x 30 170 2,5 52 68 46 57 16x70x34 0,95 0381402000
TP 2,5 M 20 x 40 170 2,5 52 68 46 57 16x70x34 0,97 0381402001
TP 2,5 M 20 x 50 170 2,5 52 68 46 57 16x70x34 1,04 0381402002
TP 2,5 M 20 x 70 170 2,5 52 68 46 57 16x70x34 1,07 0381402003
TP 4 M 24 x 30 280 3,0 57 75 50 63 18x85x45 1,43 0381404000
TP 4 M 24 x 45 280 3,0 57 75 50 63 18x85x45 1,48 0381404001
TP 4 M 24 x 50 280 3,0 57 75 50 63 18x85x45 1,5 0381404002
TP 4 M 30 x 35 280 3,5 57 75 50 63 18x85x45 1,5 0381404003
TP 6,7 M 30 x 35 400 3,5 70 95 65 78 20x86x46 2,33 0381406000
TP 6,7 M 30 x 45 400 3,5 70 95 65 78 20x86x46 2,37 0381406001
TP 6,7 M 30 x 50 400 3,5 70 95 65 78 20x86x46 2,44 0381406002
TP 6,7 M 30 x 60 400 3,5 70 95 65 78 20x86x46 2,45 0381406003
Bezeichnung Gewindeausführung Anziehdrehmoment [Nm] Steigung DIN 13 Øb [mm] g [mm] SW [mm] t [mm] Glied Øxt1 x b1 [mm] Gewicht [kg] Artikelnummer
TP 8 M 30 x 35 600 3,5 81 106 75 86 23x115x60 3,59 0381408000
TP 8 M 30 x 45 600 3,5 81 106 75 86 23x115x60 3,64 0381408001
TP10 M 36 x 50 600 4,0 81 106 75 86 23x115x60 3,72 0381410000
TP10 M 36 x 54 600 4,0 81 106 75 86 23x115x60 3,82 0381410001
TP 12,5 M 42 x 50 700 4,5 81 106 75 86 23x115x60 3,82 0381412003
TP 12,5 M 42 x 60 700 4,5 81 106 75 86 23x115x60 3,91 0381412002
TP 12,5 M 42 x 63 700 4,5 81 106 75 86 23x115x60 3,94 0381412000
TP 12,5 M 45 x 60 700 4,5 81 106 75 86 23x115x60 4,03 0381412013
TP 12,5 M 48 x 72 700 5,0 81 106 75 86 23x115x60 4,33 0381412001
TP 17 M 42 x 60 800 4,5 104 127 95 106 30x140x70 7,34 0381417003
TP 17 M 45 x 60 800 4,5 104 127 95 106 30x140x70 7,50 0381417000
TP 17 M 48 x 60 800 5,0 104 127 95 106 30x140x70 7,57 0381417001
TP 17 M 56 x 78 900 5,5 104 127 95 106 30x140x70 8,00 0381417002
TP 20 M 64 x 96 900 6,0 104 127 95 106 30x140x70 8,85 0381420000
TP 20 M 64 x 110 900 6,0 104 127 95 106 30x140x70 9,20 0381420001
TP 28 M 64 x 96 1000 6,0 129 174 115 135 35x170x80 16,3 0381428000
TP 28 M 72 x 120 1200 6,0 129 174 115 135 35x170x80 17,6 0381428001
TP 28 M 80 x 150 1200 6,0 129 174 115 135 35x170x80 19,5 0381428002
TP 35 M 72 x 120 1200 6,0 148 187 135 146 43x220x100 23,5 0381435002
TP 35 M 80 x 120 1400 6,0 148 187 135 146 43x220x100 25,1 0381435000
TP 35 M 90 x 150 1500 6,0 148 187 135 146 43x220x100 27,6 0381435001
TP 40 M 72 x 108 1200 6,0 170 233 150 182 46x240x110 35,5 0381440015
TP 48 M 80 x 120 1500 6,0 170 233 150 182 46x240x110 36,5 0381448000
TP 50 M 90 x 115 1500 6,0 170 233 150 182 46x240x110 38,0 0381450000
TP 50 M 100 x 150 1700 6,0 170 233 150 182 46x240x110 39,8 0381450001

Tragfähigkeiten

Bezeichnung Gewinde 1-strängig 0° [t] 1-strängig 90° [t] 2-strängig 0° [t] 2-strängig 90° [t] 2-strängig 0°–45° [t] 2-strängig 45°–60° [t] 3-/4-strängig 0°–45° [t] 3-/4-strängig 45°–60° [t]
TP 0,7 M 8 0,6 0,3 1,2 0,6 0,4 0,3 0,6 0,45
TP 0,7 M 10 1,0 0,5 2,0 1,0 0,7 0,5 1,0 0,75
TP 0,7 M 12 1,4 0,7 2,8 1,4 1,0 0,7 1,4 1,0
TP 0,7 M 14 2,0 1,0 4,0 2,0 1,4 1,0 2,12 1,5
TP 1,4 M 16 2,8 1,4 5,6 2,8 2,0 1,4 3,0 2,12
TP 1,4 M 20 3,4 1,7 6,8 3,4 2,4 1,7 3,55 2,5
TP 1,4 M 24 3,4 1,7 6,8 3,4 2,4 1,7 3,55 2,5
TP 2,5 M 20 5,0 2,5 10,0 5,0 3,55 2,5 5,3 3,75
TP 4 M 24 8,0 4,0 16,0 8,0 5,6 4,0 8,5 6,0
TP 4 M 30 8,0 4,0 16,0 8,0 5,6 4,0 8,5 6,0
TP 6,7 M 30 12,0 6,7 24,0 13,4 9,5 6,7 14,0 10,0
TP 8 M 30 12,0 8,0 24,0 16,0 11,2 8,0 16,0 12,0
TP 10 M 36 15,0 10,0 30,0 20,0 14,0 10,0 21,2 15,0
TP 12,5 M 42 15,0 12,5 30,0 25,0 17,0 12,5 25,0 18,0
TP 12,5 M 45 15,0 12,5 30,0 25,0 17,0 12,5 25,0 18,0
TP 12,5 M 48 15,0 12,5 30,0 25,0 17,0 12,5 25,0 18,0
TP 17 M 42 20,0 13,0 40,0 26,0 18,0 13,0 27,0 19,0
TP 17 M 45 25,0 17,0 50,0 34,0 23,5 17,0 35,0 25,0
TP 17 M 48 25,0 17,0 50,0 34,0 23,5 17,0 35,0 25,0
TP 17 M 56 25,0 18,0 50,0 36,0 25,0 18,0 37,5 26,5
TP 20 M 64 25,0 20,0 50,0 40,0 28,0 20,0 42,5 30,0
TP 28 M 64 32,5 28,0 65,0 56,0 39,0 28,0 58,0 42,0
TP 28 M 72 32,5 28,0 65,0 56,0 39,0 28,0 58,0 42,0
TP 28 M 80 32,5 28,0 65,0 56,0 39,0 28,0 58,0 42,0
TP 35 M 72 50,0 35,0 100,0 70,0 49,5 35,0 74,2 52,5
TP 35 M 80 50,0 35,0 100,0 70,0 49,5 35,0 74,2 52,5
TP 35 M 90 50,0 35,0 100,0 70,0 49,5 35,0 74,2 52,5
TP 40 M 72 60,0 40,0 120,0 80,0 56,6 40,0 84,9 60,0
TP 48 M 80 60,0 48,0 120,0 96,0 67,9 48,0 102,0 72,0
TP 50 M 90 60,0 50,0 120,0 100,0 70,7 50,0 106,1 75,0
TP 50 M 100 60,0 50,0 120,0 100,0 70,7 50,0 106,1 75,0

Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
