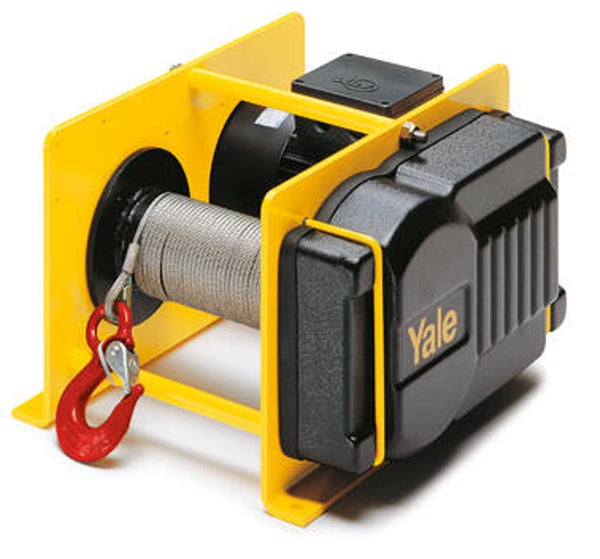

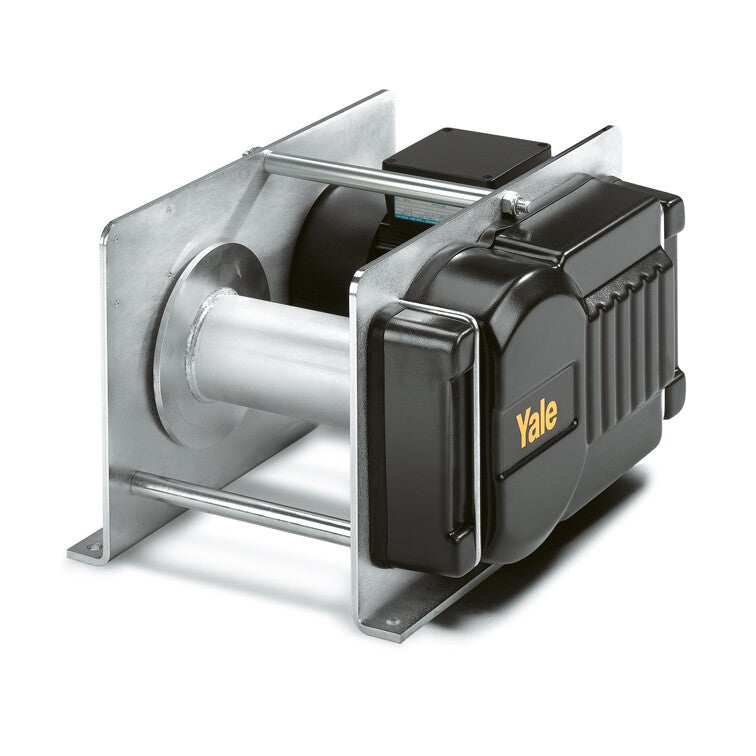

Yale® RPE Elektroseilwinde - 400 V

Sale!
Yale® RPE Elektroseilwinde - 400 V
2.789,92 € 2.968,00 € zzgl. MwSt. und Versandkosten
Artikelnummer: N06500085

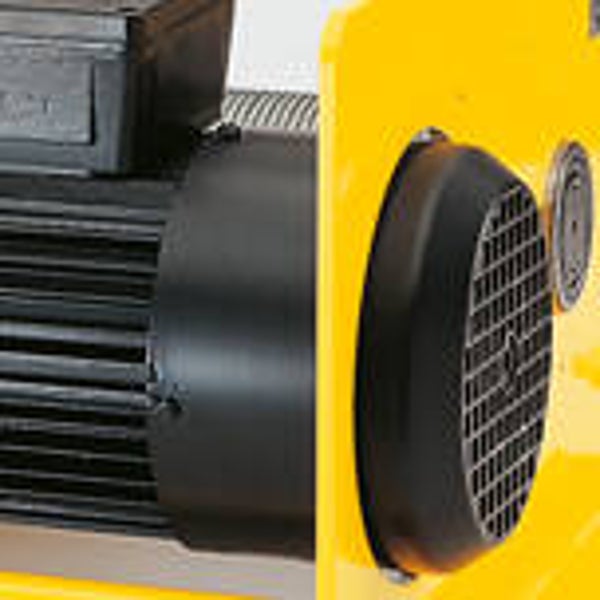

Der innenliegende Bremsmotor ermöglicht kompakte Abmessungen der Winde.

  • Betriebsspannung: 400 V, 3 Phasen, 50 Hz
  • Schutzart IP 55
  • Isolierstoffklasse F
  • Einstellbare Rutschkupplung zum Schutz der Winde vor überlastung für RPE 10-6 und RPE 20-6 serienmäßig.

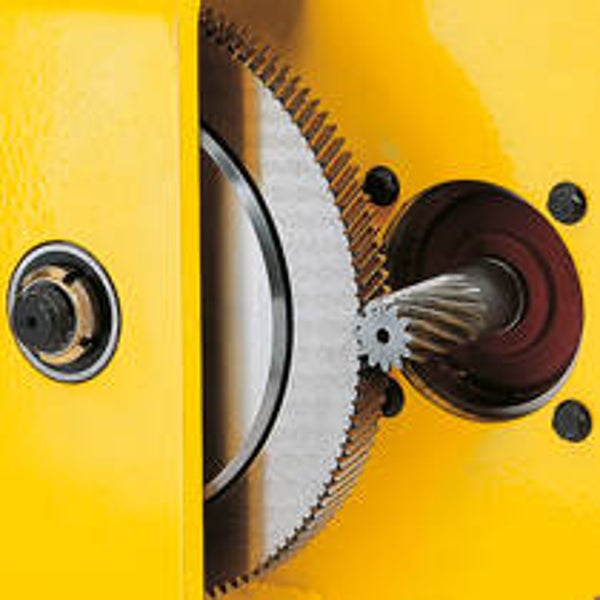

  • Stirnradgetriebe mit Schrägverzahnung der 1. Stufe sorgt für hohe Laufruhe. Durch Fettschmierung in allen Baulagen einsetzbar.
  • Federdruck-Scheibenbremse im Motor integriert, für den sicheren Halt der Last auch bei Stromausfall.
  • Seiltrommel im Standard in glatter Ausführung, mit integrierter überwickelbarer Seilbefestigung.
  • Sicheres Abschalten der Winde im Notfall durch im Steuerschalter integrierte Not-Halt-Funktion.
  • Ausführungen ohne Steuerung, mit Schützsteuerung 42 V.



Hinweis zu den Modellbezeichnungen:

  • L verlängerte Seiltrommel
  • XL extra verlängerte Seiltrommelnoch mehr Seilaufnahme als L
  • R gerillte Trommelbessere / geführtere Seilwicklung
  • LR verlängerte + gerillte TrommelL-Trommel mit Rillung
  • XLR extra verlängerte + gerillte TrommelXL-Trommel mit Rillung

Yale® RPE Elektroseilwinde - Datenblatt

PDF – 4,3 MB 0 Downloads

Technische Daten

Modell Traglast (kg) Hubgeschw. 1. Lage (m/min) Hubgeschw. oberste Lage (m/min) Seillagen max. Seildurchmesser (mm) Motorleistung (kW) Einschaltdauer (ED) Gewicht L (kg) Gewicht XL (kg)
RPE 2-13 L 250 10,2 13,2 4 4 0,55 40 % 40 48
RPE 5-6 L 500 4,6 6,6 4 6 0,55 40 % 41 49
RPE 5-12 L 500 8,7 12,6 4 6 1,1 40 % 47 54
RPE 10-6 L¹ 1000 5,1 6,5 3 8 1,1 40 % 89 105
RPE 20-6¹ 2000 5,2 7,6 3 12 2,2 40 % 213 235

¹ Mit Überlastsicherung (Rutschkupplung) in der Standardausführung.

Seilaufnahme bei Ausführung mit glatter Trommel

Modell Traglast oberste Lage (kg) Seiltrommelgröße Seillänge max. 1. Lage (m) Seillänge max. 2. Lage (m) Seillänge max. 3. Lage (m) Seillänge max. 4. Lage (m)
RPE 2-13¹ 250 1¹ 11,1 24,5 39 54
RPE 5-6¹ 500 1¹ 7,4 16,9 27 38
RPE 10-6¹ 1000 1¹ 10,1 23,0 37 –
RPE 20-6 2000 1 13,2 30,3 49 –
RPE 2-13 L 250 2 16,8 36,4 57 80
RPE 5-6 L 500 2 11,3 25,2 40 57
RPE 5-12 L 500 2 11,3 25,2 40 57
RPE 10-6 L 1000 2 15,8 35,2 56 –
RPE 20-6 L 2000 2 20,6 46,1 74 –
RPE 2-13 XL 250 3 44,3 94,1 148 200
RPE 5-6 XL 500 3 30,0 65,5 105 149
RPE 5-12 XL 500 3 65,0 65,5 105 149
RPE 10-6 XL 1000 3 30,7 67,0 107 –
RPE 20-6 XL 2000 3 34,1 74,9 120 –

¹ Nur auf Anfrage lieferbar.

Seilaufnahme bei Ausführung mit gerillter Trommel

Modell Traglast oberste Lage (kg) Seiltrommelgröße Seillänge 1. Seillage (m) Seillänge max. (m)
RPE 2-13 R¹ 250 1¹ 8,8 43
RPE 5-6 R¹ 500 1¹ 6,2 33
RPE 10-6 R¹ 1000 1¹ 8,2 30
RPE 20-6 R 2000 1 12,0 44
RPE 2-13 LR 250 2 13,3 64
RPE 5-6 LR 500 2 9,5 49
RPE 5-12 LR 500 2 9,5 49
RPE 10-6 LR 1000 2 12,9 47
RPE 20-6 LR 2000 2 16,8 61
RPE 2-13 XLR 250 3 35,3 165
RPE 5-6 XLR 500 3 25,7 128
RPE 5-12 XLR 500 3 25,7 128
RPE 10-6 XLR 1000 3 25,2 89
RPE 20-6 XLR 2000 3 27,9 99

¹ Nur auf Anfrage lieferbar. Einlagiger Betrieb empfohlen.

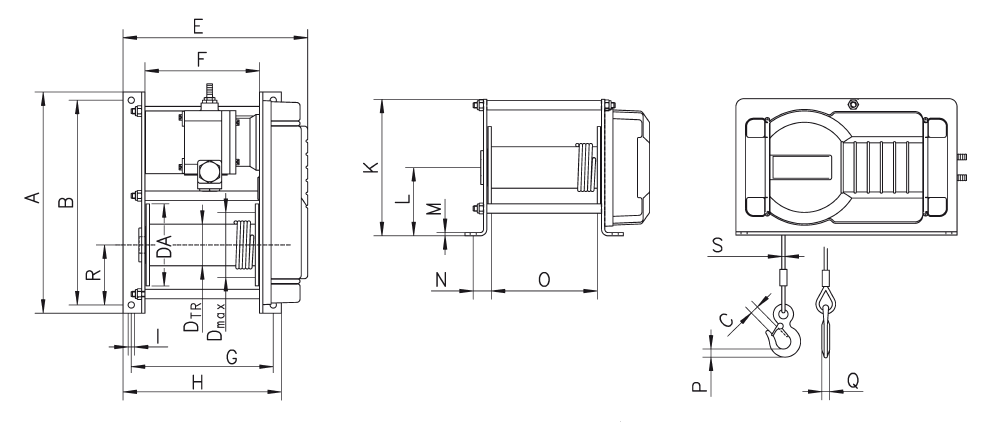

Abmessungen

Modell RPE 2-13 RPE 5-6 RPE 2-13 L RPE 5-6 L RPE 5-12 L RPE 2-13 XL RPE 5-6 XL RPE 5-12 XL RPE 10-6 RPE 10-6 L RPE 10-6 XL RPE 20-6 RPE 20-6 L RPE 20-6 XL
A, mm 405 405 405 525 525 525 670 670 670
B, mm 375 375 375 485 485 485 550 550 550
C, mm 18 18 18 25 25 25 36 36 36
D , mm TR 76 76 76 108 108 108 146 146 146
D max, mm 104 118 118 148 148 148 224,4 224,4 224,4
DA, mm 150 150 150 180 180 180 245 245 245
E, mm 338 428 865 450 575 902 619 784 1.084
F, mm 210 300 737 270 395 722 360 525 825
G, mm 260 350 787 345 470 797 480 645 945
H, mm 290 380 817 380 505 832 540 705 1.005
I, mm 11 11 11 13 13 13 23 23 23
K, mm 250 250 250 340 340 340 401 401 401
L, mm 125 125 125 170 170 170 215 215 215
M, mm 6 6 6 10 10 10 15 15 15
N, mm 33 33 33 47,5 47,5 47,5 72,5 72,5 72,5
O, mm 194 284 721 250 375 702 335 500 800
P, mm 19 19 19 24 24 24 34 34 34
Q, mm 13 13 13 19 19 19 26 26 26
R, mm 125 125 125 170 170 170 135 135 135
S, mm 4 6 6 8 8 8 12 12 12
α 1, ° 130 130 130 145 145 145 153 153 153
α 2, ° 110 110 110 125 125 125 136 136 136
α 3, ° 40 40 40 50 50 50 64 64 64
β 1, ° 150 150 150 155 155 155 147 147 147
β 2, ° 90 90 90 100 100 100 107 107 107
β 3, ° 80 80 80 83 83 83 83 83 83

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
