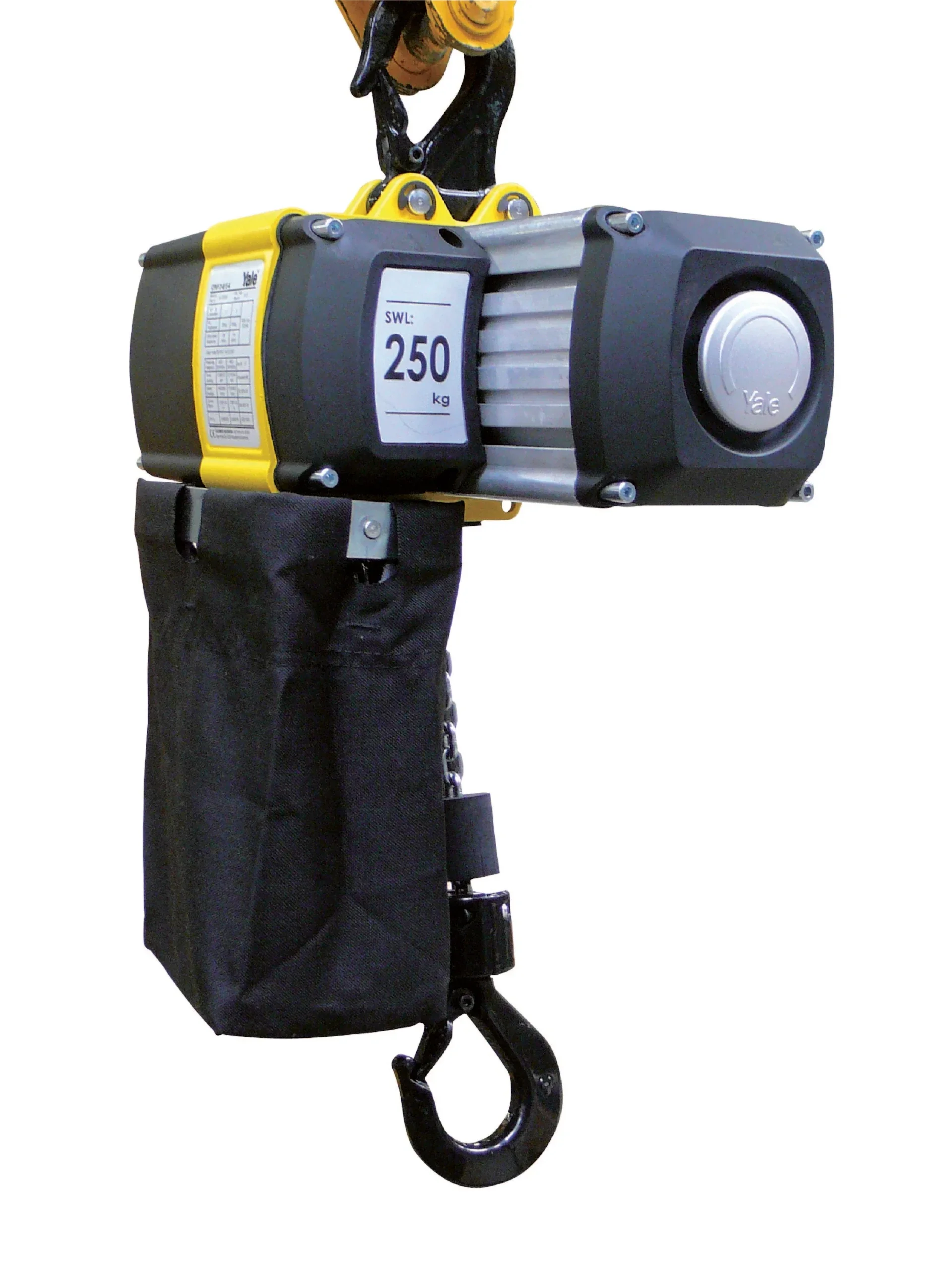

Yale® CPV Elektrokettenzug
Sale!
Artikelnummer:
192060164
Merkmale und Vorteile
- Schützsteuerung mit 42 V Steuerspannung inkl. Hauptschütz für mehr Sicherheit.
- Endlagenschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich.
- überlastsicherung (Rutschkupplung) bei allen Modellen. Die Rutschkupplung befindet sich außerhalb des Kraftflusses, wodurch eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist.
- Die elektromagnetische Federdruckbremse hält die Last auch im Falle eines Stromausfalles sicher. Die Bremse ist wartungsfrei.
- Aufhängung des Elektrokettenzuges mit Traghaken, Aufhängebügel oder Fahrwerk wahlweise möglich. Der bauseitige Umbau von einer Aufhängung auf die andere ist denkbar einfach.
- Die Hubhöhe (Kettenlänge) wird individuell nach Kundenauftrag ausgeführt.
- Das serienmäßige, im ölbad (Fließfettschmierung bei CPV/F 2-8 und 5-4 sowie CPV 2-4 und 5-2) laufende, einsatzgehärtete Getriebe mit durchgehender Schrägverzahnung sorgt für besondere Laufruhe und lange Lebensdauer.
- Kettenführung aus Stahl. Kettenführung beim kleinsten Elektrokettenzug CPV/F 2-8 und 5-4 sowie CPV 2-4 und 5-2 aus hochfestem thermoplastischem Kunststoff (POM).
- Schutzart IP 55
- 2 Jahre Garantie (Verschleißteile ausgenommen).
Technische Daten
| Tragfähigkeit (kg) | Modell | Anzahl Kettenstränge | Kettenabmessungen d x t (mm) | Triebwerksgruppe FEM/ISO | Haupt-Hubgeschwindigkeit (m/min) | Fein-Hubgeschwindigkeit (m/min) | Hubmotor (kW) | ED (%) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 125 | CPV 2-8 | 1 | 4 x 12,2 | 3m/M6 | 8 | - | 0,37 | 75 | 17 |
| 125 | CPVF 2-8 | 1 | 4 x 12,2 | 3m/M6 | 8 | 2 | 0,37/0,09 | 50/25 | 18 |
| 250 | CPV 2-8 | 1 | 4 x 12,2 | 1Am/M4 | 8 | - | 0,37 | 50 | 17 |
| 250 | CPVF 2-8 | 1 | 4 x 12,2 | 1Am/M4 | 8 | 2 | 0,37/0,09 | 33/17 | 18 |
| 250 | CPVF 2-18 | 1 | 5 x 15,1 | 1Am/M4 | 18 | 4,5 | 0,75/0,18 | 33/17 | 27 |
| 320 | CPV 5-8 | 1 | 5 x 15,1 | 3m/M6 | 8 | - | 0,75 | 67 | 26 |
| 320 | CPVF 5-8 | 1 | 5 x 15,1 | 3m/M6 | 8 | 2 | 0,75/0,18 | 45/22 | 27 |
| 500 | CPV 5-4 | 2 | 4 x 12,2 | 1Am/M4 | 4 | - | 0,37 | 50 | 20 |
| 500 | CPVF 5-4 | 2 | 4 x 12,2 | 1Am/M4 | 4 | 1 | 0,37/0,09 | 33/17 | 21 |
| 500 | CPV 5-8 | 1 | 5 x 15,1 | 1Am/M4 | 8 | - | 0,75 | 50 | 26 |
| 500 | CPVF 5-8 | 1 | 5 x 15,1 | 1Am/M4 | 8 | 2 | 0,75/0,18 | 33/17 | 27 |
| 500 | CPVF 5-18 | 1 | 7,1 x 20,5 | 1Am/M4 | 18 | 4,5 | 1,5/0,37 | 33/17 | 59 |
| 630 | CPV 10-8 | 1 | 7,1 x 20,5 | 3m/M6 | 8 | - | 1,5 | 67 | 58 |
| 630 | CPVF 10-8 | 1 | 7,1 x 20,5 | 3m/M6 | 8 | 2 | 1,5/0,37 | 45/22 | 59 |
| 1000 | CPV 10-4 | 2 | 5 x 15,1 | 1Am/M4 | 4 | - | 0,75 | 50 | 28 |
| 1000 | CPVF 10-4 | 2 | 5 x 15,1 | 1Am/M4 | 4 | 1 | 0,75/0,18 | 33/17 | 29 |
| 1000 | CPV 10-8 | 1 | 7,1 x 20,5 | 1Am/M4 | 8 | - | 1,5 | 50 | 58 |
| 1000 | CPVF 10-8 | 1 | 7,1 x 20,5 | 1Am/M4 | 8 | 2 | 1,5/0,37 | 33/17 | 59 |
| 1500 | CPV 20-4 | 2 | 7,1 x 20,5 | 2m/M5 | 4 | - | 1,5 | 62 | 63 |
| 1500 | CPVF 20-4 | 2 | 7,1 x 20,5 | 2m/M5 | 4 | 1 | 1,5/0,37 | 41/21 | 64 |
| 2000 | CPV 20-4 | 2 | 7,1 x 20,5 | 1Am/M4 | 4 | - | 1,5 | 50 | 63 |
| 2000 | CPVF 20-4 | 2 | 7,1 x 20,5 | 1Am/M4 | 4 | 1 | 1,5/0,37 | 33/17 | 64 |
| 2000 | CPVF 25-8 | 1 | 11,3 x 31 | 2m/M5 | 8 | 2 | 3,6/0,9 | 39/20 | 85 |
| 2500 | CPVF 25-8 | 1 | 11,3 x 31 | 1Am/M4 | 8 | 2 | 3,6/0,9 | 33/17 | 85 |
| 3200 | CPVF 50-4 | 2 | 11,3 x 31 | 3m/M6 | 4 | 1 | 3,6/0,9 | 44/22 | 98 |
| 5000 | CPVF 50-4 | 2 | 11,3 x 31 | 1Am/M4 | 4 | 1 | 3,6/0,9 | 33/17 | 98 |
Abmessungen

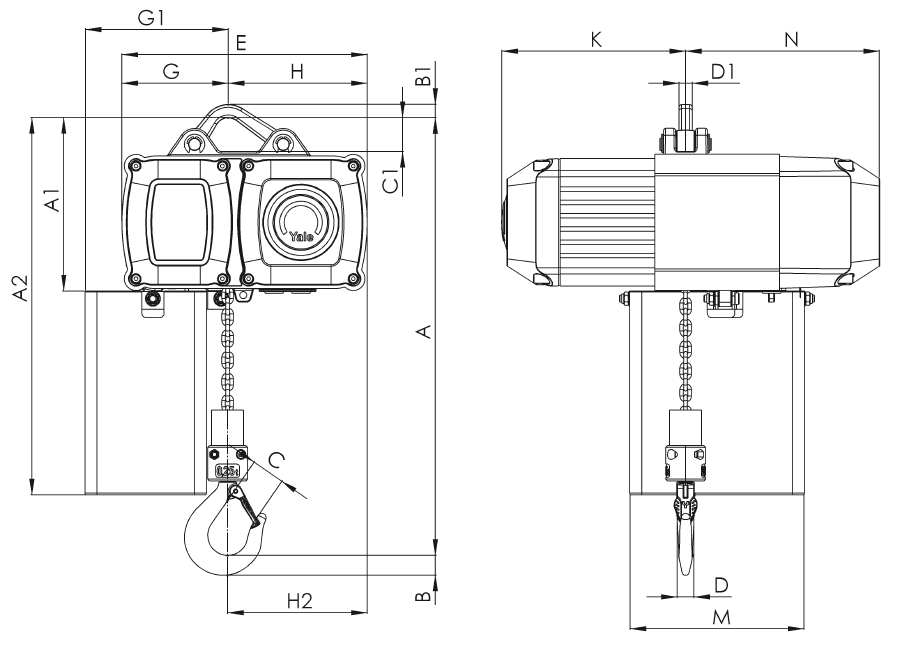

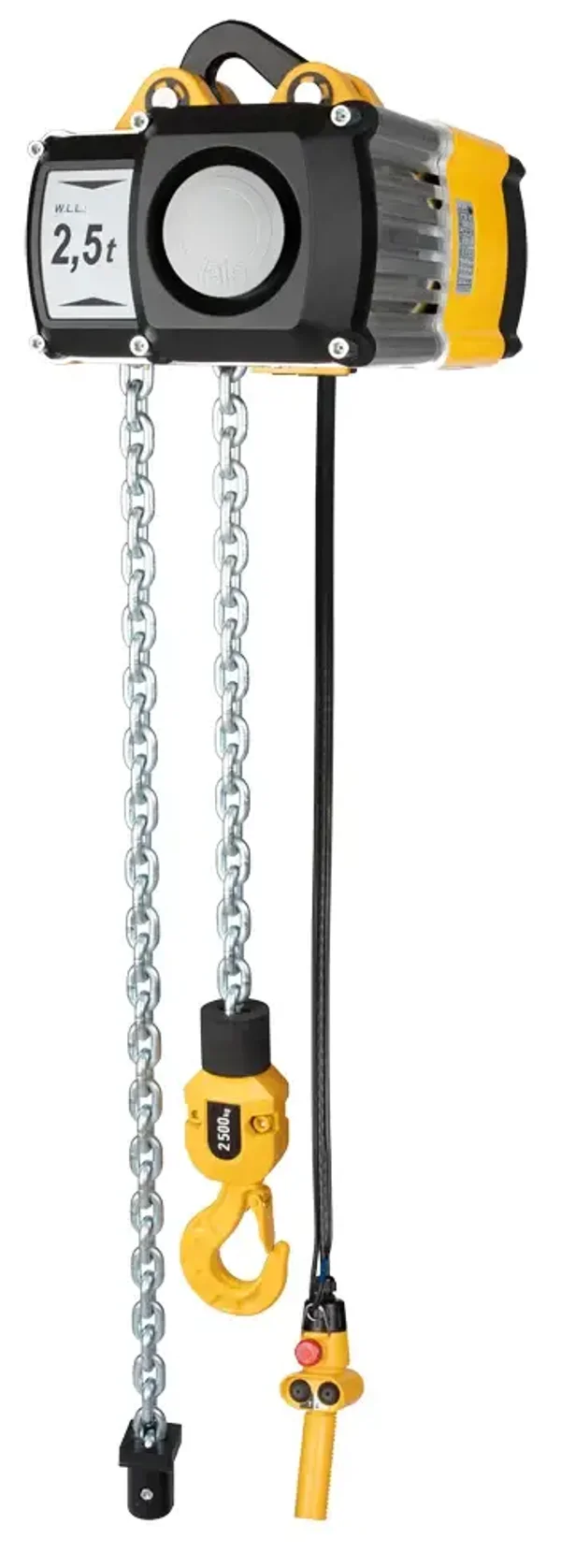

mit Aufhängebügel, 125 - 2.500 kg, 1-Strang

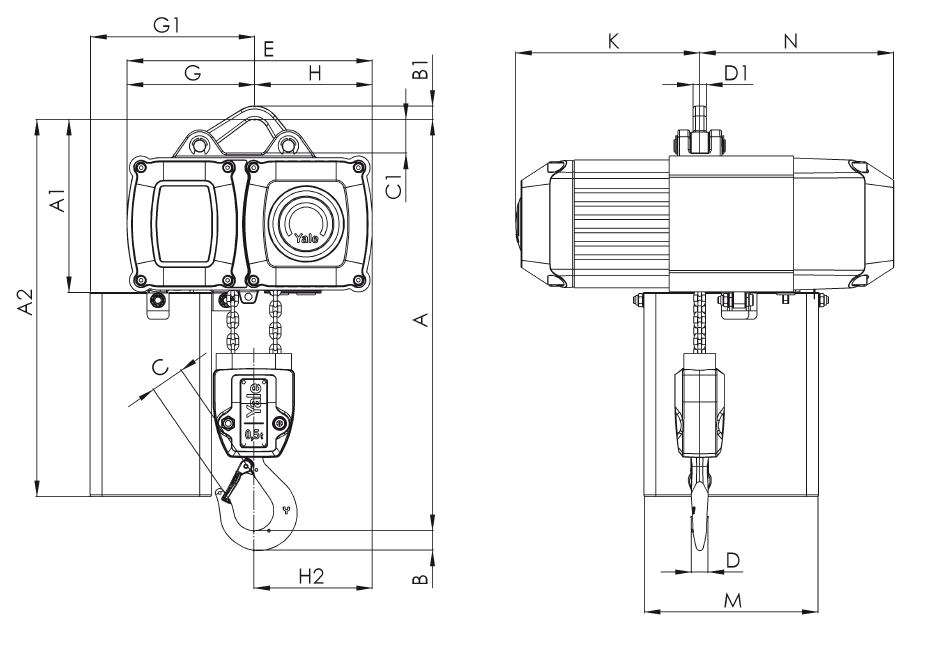

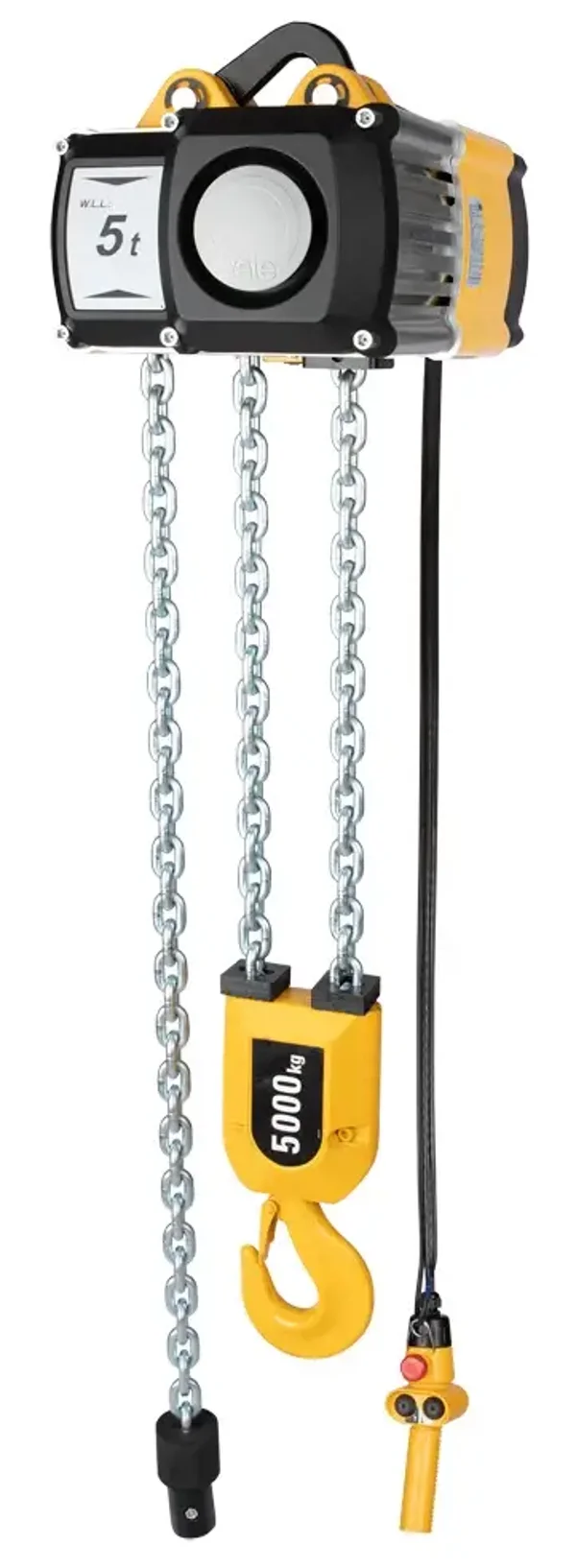

mit Aufhängebügel, 500 - 5.000 kg, 2-Strang

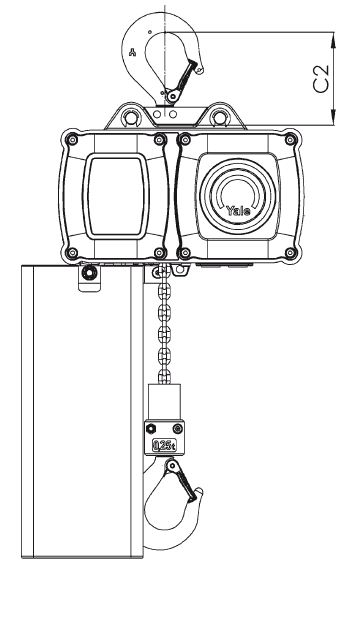

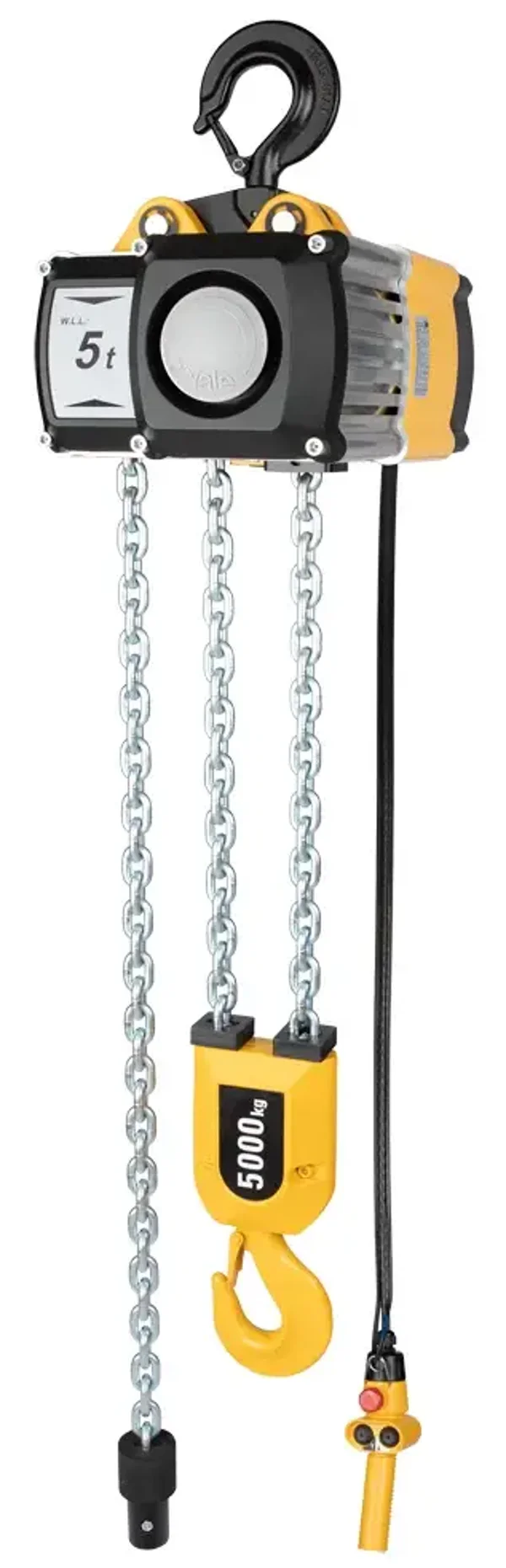

mit Traghaken, 250 - 2.500 kg
| Modell | CPV/CPVF 2-8 / CPV 2-4 | CPV/CPVF 5-4 / CPV 5-2 | CPVF 2-18 / CPV/CPVF 5-8 | CPV/CPVF 10-4 | CPVF 5-18 / CPV/CPVF 10-8 | CPV/CPVF 20-4 | CPVF 25-8 | CPVF 50-4 |
|---|---|---|---|---|---|---|---|---|
| A (mm) | 327 | 363 | 357 | 430 | 431 | 528 | 514 | 658 |
| A1 (mm) | 163 | 163 | 196 | 196 | 234 | 234 | 288 | 288 |
| A2 Maß mit Kettenspeicher Gr. I (mm) | 343 (15 m) | 343 (7,5 m) | 476 (10 m) | 476 (5 m) | 564 (12 m) | 564 (6 m) | 580 (13 m) | 580 (6 m) |
| A2 Maß mit Kettenspeicher Gr. II (mm) | 413 (32 m) | 413 (16 m) | 526 (22 m) | 526 (11 m) | 644 (18 m) | 644 (9 m) | 764 (25 m) | 764 (12 m) |
| A2 Maß mit Kettenspeicher Gr. III (mm) | 483 (52 m) | 483 (26 m) | 606 (40 m) | 606 (20 m) | 734 (25 m) | 734 (12 m) | 854 (30 m) | 854 (15 m) |
| A2 Maß mit Kettenspeicher Gr. IV (mm) | - | - | 798 (64 m) | 798 (32 m) | 934 (40 m) | 934 (20 m) | - | - |
| B (mm) | 23 | 23 | 22 | 29 | 29 | 37 | 37 | 37 |
| B1 (mm) | 12 | 12 | 15 | 15 | 20 | 20 | 33 | 33 |
| C (mm) | 30 | 30 | 29 | 35 | 35 | 40 | 46 | 46 |
| C1 (mm) | 30 | 30 | 38 | 38 | 45 | 45 | 71 | 71 |
| C2 (mm) | 105 | 105 | 105 | 105 | 154 | 154 | 194 | 194 |
| D (mm) | 16 | 16 | 15 | 21 | 21 | 26 | 35 | 35 |
| D1 (mm) | 12 | 12 | 15 | 15 | 15 | 15 | 25 | 25 |
| E (mm) | 205 | 205 | 277 | 277 | 326 | 326 | 409 | 409 |
| G (mm) | 106 | 126 | 120 | 144 | 140 | 173 | 179 | 179 |
| G1 Gr. I (mm) | 124 | 124 | 142 | 166 | 175 | 208 | 264 | 264 |
| G1 Gr. II (mm) | 124 | 124 | 162 | 186 | 175 | 208 | 264 | 264 |
| G1 Gr. III (mm) | 124 | 124 | 162 | 186 | 175 | 208 | 265 | 265 |
| G1 Gr. IV (mm) | 124 | 124 | 162 | 186 | 175 | 208 | - | - |
| H (mm) | 99 | 79 | 157 | 133 | 186 | 154 | 230 | 230 |
| H2 (mm) | 92 | 72 | 158 | 158 | 186 | 186 | 230 | 180 |
| K (mm) | 215 | 215 | 208 | 208 | 285 | 285 | 335 | 335 |
| M Gr. I (mm) | 157 | 157 | 162 | 162 | 209 | 209 | 300 | 300 |
| M Gr. II (mm) | 157 | 157 | 197 | 197 | 209 | 209 | 300 | 300 |
| M Gr. III (mm) | 157 | 157 | 197 | 197 | 209 | 209 | 301 | 301 |
| M Gr. IV (mm) | 157 | 157 | 197 | 197 | 209 | 209 | - | - |
| N¹ (mm) | 159 | 159 | 219 | 219 | 274 | 274 | 299 | 299 |
