SFA Ringschraube mit Schlüssel (M8 - M48)

SFA Ringschraube mit Schlüssel (M8 - M48)
13,65 €
zzgl. MwSt. und Versandkosten
Artikelnummer: RINGSCHRAUBE-M08X12

SFA – Ringschrauben Güteklasse 10

  • Die Ringschraube wird aus einem vergüteten Legierungsstahl produziert der zu 100 % rissgeprüft ist.

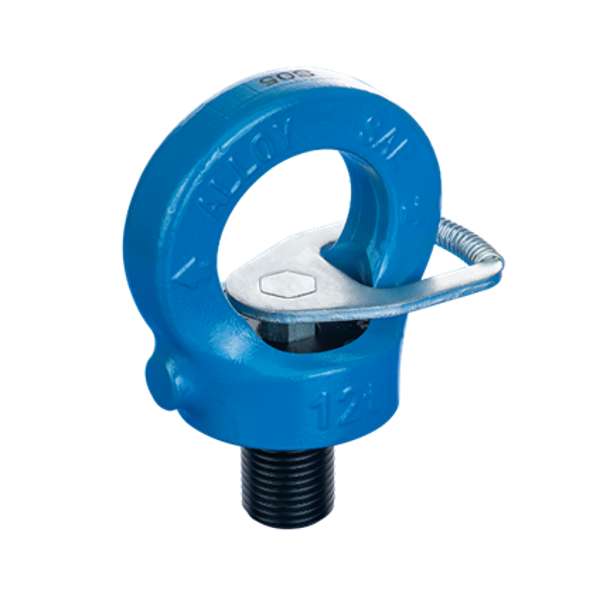

  • Die Auslieferung erfolg mit einem Sechskantschlüssel, der durch seine Befestigungsart mit dem Bügel vor Verlußt geschützt ist (Bild links).
  • Die metrischen Gewindegrößen M 8 (0,3 t) bis M 48 (12 t) sind um 360 Grad drehbar.
  • Bitte beachten Sie die Tragfähigkeitstabelle für den maximalen Hebevorgang.
  • Die Konformitätserklärung nach Richtline 2006/42/ EG für Maschinen wird bescheinigt.
Ringschraube mit Schlüssel (M8 - M48) - Datenblatt
PDF – 1.000,2 KB 1 Download

Technische Daten

Gewinde 1-Strang 0° [t] 1-Strang 90° [t] 2-Strang 0° [t] 2-Strang 90° [t] 2-Strang 0°–45° sym. [t] 2-Strang 45°–60° [t] 3–4-Strang 0°–45° [t] 3–4-Strang 45°–60° [t] 2–3–4-Strang asym. [t]
M8 1.0 0.3 2.0 0.6 0.42 0.30 0.63 0.45 0.30
M10 1.0 0.4 2.0 0.8 0.56 0.40 0.80 0.60 0.40
M12 2.0 0.75 4.0 1.5 1.00 0.75 1.50 1.10 0.75
M14 2.0 0.75 4.0 1.5 1.00 0.75 1.50 1.10 0.75
M16 4.0 1.5 8.0 3.0 2.10 1.50 3.10 2.20 1.50
M18 4.0 1.5 8.0 3.0 2.10 1.50 3.10 2.20 1.50
M20 6.0 2.3 12.0 4.6 3.20 2.30 4.80 3.40 2.30
M22 6.0 2.3 12.0 4.6 3.20 2.30 4.80 3.40 2.30
M24 8.0 3.2 16.0 6.4 4.50 3.20 6.70 4.80 3.20
M27 8.0 3.2 16.0 6.4 4.50 3.20 6.70 4.80 3.20
M30 12.0 4.5 24.0 9.0 6.30 4.50 9.40 6.70 4.50
M33 12.0 4.5 24.0 9.0 6.30 4.50 9.40 6.70 4.50
M36 16.0 7.0 32.0 14.0 9.80 7.00 14.70 10.50 7.00
M42 24.0 9.0 48.0 18.0 12.60 9.00 18.90 13.50 9.00
M48 32.0 12.0 64.0 24.0 16.80 12.00 25.00 18.00 12.00

Abmessungen

Tragkraft WLL [t] Gewinde A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] H [mm] S [mm] Gewicht [kg]
0.300 M8×1.25–6g 44 25 8 9.5 12 26 61.5 6 0.150
0.400 M10×1.5–6g 44 25 8 9.5 15 26 64.5 6 0.150
0.750 M12×1.75–6g 52 30 10 11 18 32 76 8 0.200
0.750 M14×2.0–6g 52 30 10 11 18 32 76 8 0.200
1.500 M16×2.0–6g 61 35 14 13 24 39 91 10 0.350
1.500 M18×2.5–6g 61 35 14 13 24 39 91 10 0.350
2.300 M20×2.5–6g 70 40 16 15 30 47 108 12 0.600
2.300 M22×2.5–6g 70 40 16 15 30 47 108 12 0.600
3.200 M24×3.0–6g 84 48 19 18 36 55 127 14 1.000
3.200 M27×3.0–6g 84 48 19 18 36 55 127 14 1.000
4.500 M30×3.5–6g 105 60 24 22.5 45 67 159 17 2.000
4.500 M33×3.5–6g 105 60 24 22.5 45 67 159 17 2.000
7.000 M36×4.0–6g 126 72 29 27 54 85 195 22 3.000
9.000 M42×4.5–6g 147 82 34 32.5 63 98 225.5 22 5.000
12.000 M48×5.0–6g 168 96 38 36 72 114 259 27 7.500
