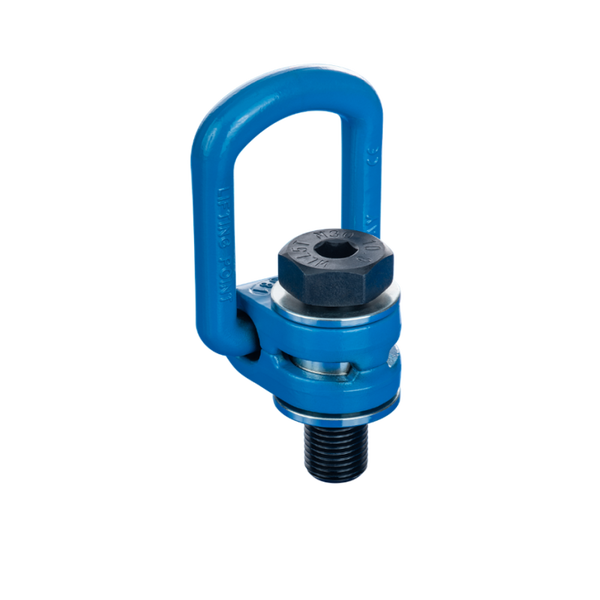

SFA Lastbock zum Schrauben GK 10 (M8 - M48)

SFA Lastbock zum Schrauben GK 10 (M8 - M48)
20,28 €
zzgl. MwSt. und Versandkosten
Artikelnummer: AW-LBO-M08X11-300KG

Lastbock zum Schrauben GK 10 (M8 - M48)

SFA Lastbock zum Schrauben GK 10 (M8 - M48) - Datenblatt
PDF – 219,5 KB 3 Downloads

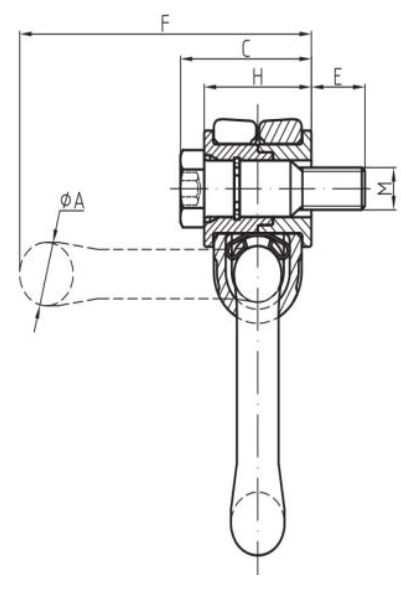

Technische Daten und Abmessungen

Artikelnummer Gewinde WLL [t] A [mm] B [mm] C [mm] AΦ [mm] E [mm] F [mm] G [mm] H [mm] SW [mm] S [mm]
AW-LBO-M8x11-300KG M8Ă—11 0,3 34 37 42 14,0 11 98,5 57 36 13 6
AW-LBO-M10x16-630KG M10Ă—16 0,63 34 37 43 14,0 16 98,5 57 36 16 6
AW-LBO-M12x18-1000KG M12Ă—18 1,0 34 37 43 14,0 18 98,5 57 36 18 8
AW-LBO-M14x21-1200KG M14Ă—21 1,2 34 37 46 14,0 21 98,5 57 36 21 10
AW-LBO-M16x24-1500KG M16Ă—24 1,5 34 37 46 14,0 24 98,5 57 36 24 10
AW-LBO-M18x26-2000KG M18Ă—26 2,0 50 54 57 16,5 26 143 82 44 27 12
AW-LBO-M20x30-2500KG M20Ă—30 2,5 50 54 58 16,5 30 143 82 44 30 12
AW-LBO-M24x35-4000KG M24Ă—35 4,0 50 54 61 16,5 35 143 82 44 36 14
AW-LBO-M27x38-4000KG M27Ă—38 4,0 60 65 80 22,0 38 170 99 62 41 17
AW-LBO-M30x48-5000KG M30Ă—48 5,0 60 65 82 22,0 48 170 99 62 46 17
AW-LBO-M36x54-7000KG M36Ă—54 7,0 60 65 85 22,0 54 174 99 60 55 22
AW-LBO-M36x62-8000KG M36Ă—62 8,0 77 85 104 27,0 62 226,5 123 79 55 22
AW-LBO-M42x72-10000KG M42Ă—72 10,0 77 85 106 27,0 72 226,5 123 79 65 22
AW-LBO-M42x63-15000KG M42Ă—63 15,0 95 104 117 36,0 63 257,5 158 90 65 22
AW-LBO-M48x72-20000KG M48Ă—72 20,0 95 104 120 36,0 72 257,5 158 90 75 27
