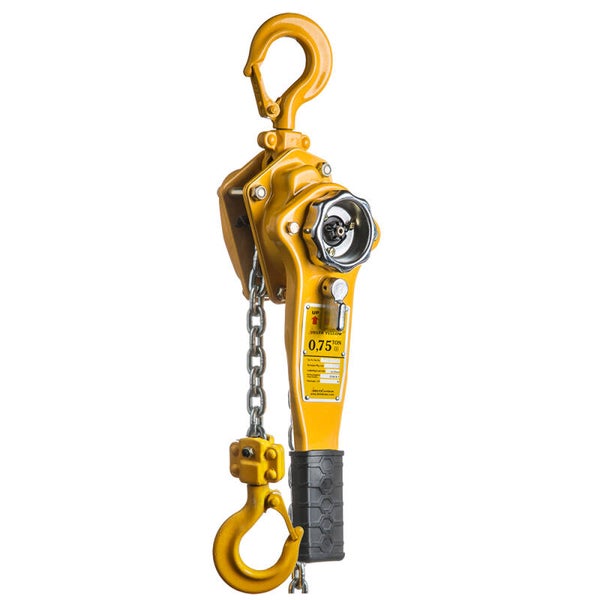

DELTA YELLOW Hebelzug
Sale!
Artikelnummer:
DY.0.0550750
Wartungsfreundliches Design. Bremse und Getriebe sind einfach zugänglich
- Getriebe geführt von hochwertigen Lagern
- Präzisionsgefertigte Wellen, Kettennuss und Zahnräder ermöglichen reibungslosen Betrieb
- Hochfestes Doppelgehäuse bietet Schutz vor Staub und Wasser
- Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen
- Ergonomischer Hebel mit Gummigriff
- Optimierte Lastkettenführung
- Kettenfreilaufschaltun
- Messpunkte am Trag- und Lasthaken
- Geschmiedete Stahlhaken mit Hakensicherung
- Verzinkte Lastkette nach EN 818-7-T
- ATEX Bereich: nicht geeignet
- DGUV/BGV Lasttyp: Güter, darf nicht zum Heben von Personen verwendet werden
- Kein Überlastschutz
- Selbstständige Sicherheits-Lastdruckbremse mit doppelten Sperrklinken
- Einsatztemperatur: -10° - +60°C
- Erfüllt die Maschinenrichtlinie 2006/42/EG
- Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung
Technische Daten
| Tragfähigkeit (t) | 0,75 | 1,5 | 3 | 6 | 9 |
|---|---|---|---|---|---|
| Lastkette (Ø x mm) | 6 × 18 | 8 × 24 | 10 × 30 | 10 × 30 | 10 × 30 |
| Kettenstränge | 1 | 1 | 1 | 2 | 3 |
| Testbelastung (kN) | 9,2 | 18,4 | 36,8 | 73,5 | 110,3 |
| Kraftaufwand bei Volllast (N) | 140 | 240 | 320 | 340 | 360 |
| Hebeldrehungen für 1 m Hub | 51 | 47 | 60 | 120 | 179 |
| Eigengewicht (kg)* | 5,1 | 8,9 | 15,4 | 23,4 | 31,3 |
| Zusatzgewicht (kg/m)** | 0,9 | 1,5 | 2,3 | 4,6 | 6,9 |
| Artikelnummer | DY.0.0550750 | DY.0.0551500 | DY.0.0553000 | DY.0.0556000 | DY.0.0559000 |
* ohne Last- und Handkette | ** pro Meter Hubhöhe für Last- und Handkette
Abmessungen
| Maß / Tragfähigkeit (t) | 0,75 | 1,5 | 3 | 6 | 9 |
|---|---|---|---|---|---|
| A (mm) | 148 | 176 | 195 | 195 | 195 |
| B (mm) | 135 | 162 | 211 | 254 | 319 |
| C (mm) | 290 | 420 | 420 | 420 | 420 |
| D (mm) | 320 | 380 | 480 | 620 | 700 |
| E (mm) | 37 | 45 | 50 | 64 | 85 |
| F (mm) | 26 | 33 | 38 | 48 | 50 |
