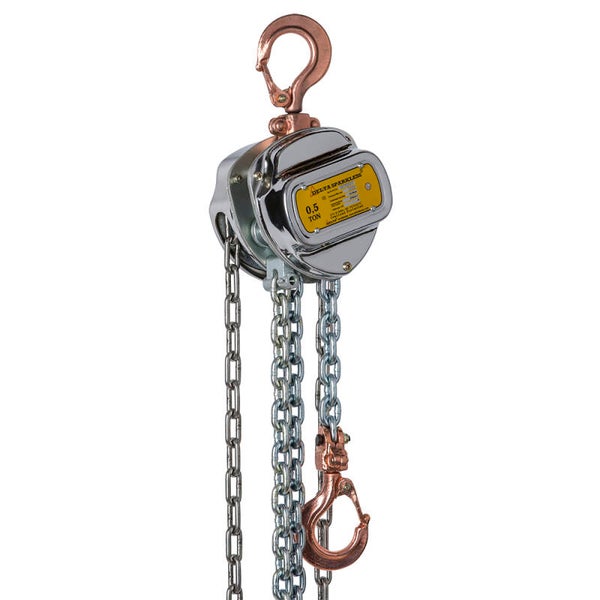

DELTA SPARKLESS Funkenarmer Stirnradkettenzug - ATEX Zone 2
Sale!
Artikelnummer:
DC.0.06600503
Ausgelegt für potenziell gefährliche und explosive Umgebungen.
- Verbesserte Korrosionsbeständigkeit durch verchromtes Gehäuse
- Wartungsfreundliches Design. Bremse und Getriebe sind einfach zugänglich
- Gelagertes Getriebe
- Doppelgehäuse bietet Schutz vor Staub und Wasser
- Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung
Technische Daten
| Tragfähigkeit (t) | 0,5 | 1 | 2 | 3 | 5 | 10 | 20 |
|---|---|---|---|---|---|---|---|
| Lastkette (Ø x mm) | 6 × 18 | 6 × 18 | 8 × 24 | 8 × 24 | 10 × 30 | 10 × 30 | 10 × 30 |
| Kettenstränge | 1 | 1 | 1 | 2 | 2 | 4 | 8 |
| Testbelastung (kN) | 6,3 | 12,5 | 25,0 | 37,5 | 63,0 | 125,0 | 250,0 |
| Kraftaufwand bei Volllast (N) | 200 | 304 | 410 | 343 | 414 | 423 | 435 × 2 |
| Haspelweg für 1 m Hub (m) | 34 | 42 | 73 | 112 | 164 | 327 | 327 × 2 |
| Eigengewicht (kg)* | 4,1 | 6,2 | 10,4 | 13,6 | 21,9 | 48,5 | 104,4 |
| Zusatzgewicht (kg/m)** | 1,7 | 1,7 | 2,4 | 3,9 | 5,5 | 10,1 | 19,4 |
| Artikelnummer | DC.0.06600500 | DC.0.06601000 | DC.0.06602000 | DC.0.06603000 | DC.0.06605000 | DC.0.06610000 | DC.0.06620000 |
* ohne Last- und Handkette | ** pro Meter Hubhöhe für Last- und Handkette

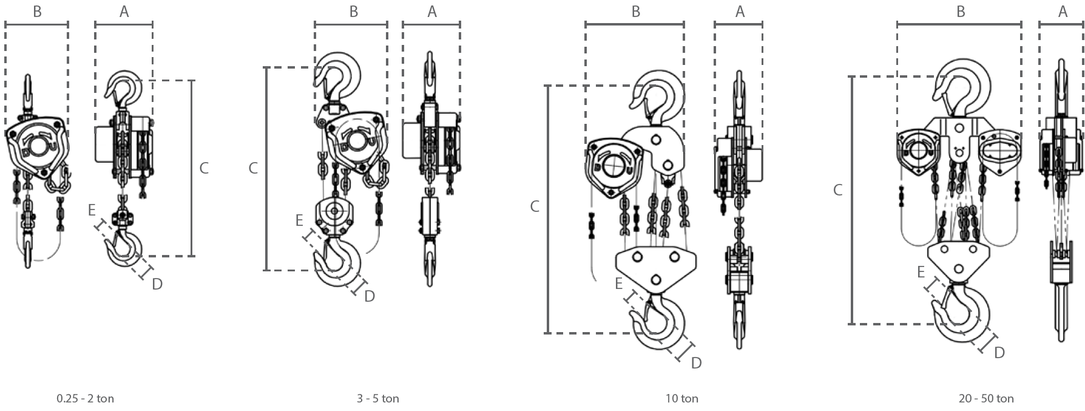

Abmessungen
| Maß / Tragfähigkeit (t) | 0,5 | 0,9 | 1,25 | 2,5 | 4 | 8 | 16 |
|---|---|---|---|---|---|---|---|
| A (mm) | 113 | 126 | 141 | 141 | 163 | 163 | 191 |
| B (mm) | 125 | 147 | 183 | 183 | 215 | 405 | 595 |
| C (mm) | 255 | 306 | 368 | 486 | 616 | 750 | 1000 |
| D (mm) | 36 | 40 | 50 | 58 | 64 | 85 | 110 |
| E (mm) | 30 | 34 | 41 | 48 | 52 | 64 | 85 |
