Yale® - BVH Blechverladehaken für horizontalen Blechtransport
Sale!
Artikelnummer:
N50500005
BVH pro Stk, Einsatz paarweise

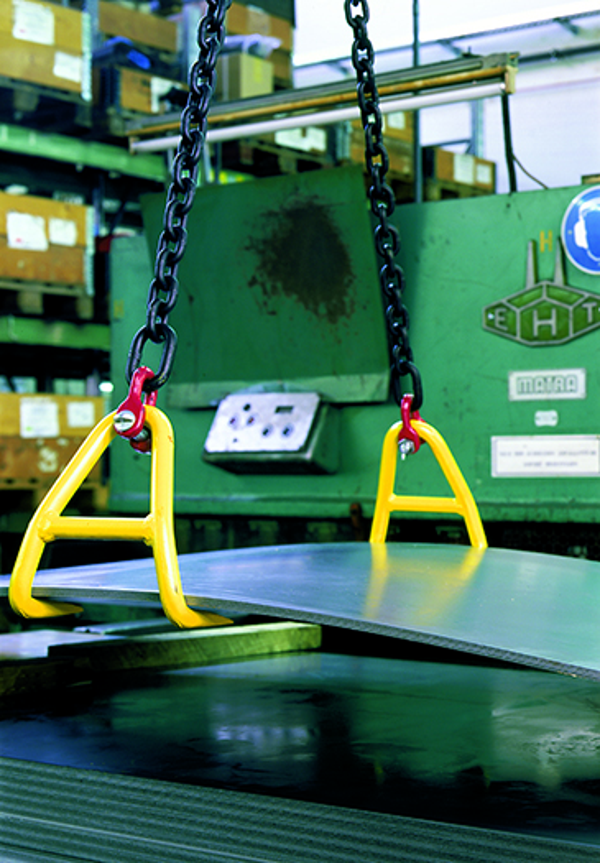

Die Blechverladehaken Modell BVH dienen dem horizontalen Transport von Blechpaketen. Sie werden paarweise mit Ketten- oder Seilgehängen im bodennahen Betrieb eingesetzt. Die hochfesten Haken haben eine geriffelte Auflagefläche. Die Last muss so angeschlagen werden, dass der Neigungswinkel β 30 - 45° beträgt und die Anschlagkette mit der Kröpfung der Anschlagmittel eine Linie bildet.
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Gewicht (kg) |
|---|---|---|---|
| BVH 0,5 | N50500001 | 500 | 1,2 |
| BVH 1,12 | N50500002 | 1.120 | 1,4 |
| BVH 1,5 | N50500003 | 1.500 | 2,4 |
| BVH 2,0 | N50500004 | 2.000 | 3,9 |
| BVH 2,5 | N50500005 | 2.500 | 8,2 |
| BVH 3,2 | N50500006 | 3.200 | 8,3 |
| BVH 4,0 | N50500007 | 4.000 | 13,6 |
| BVH 5,3 | N50500008 | 5.300 | 21,0 |
| BVH 6,0 | N50500009 | 6.000 | 39,0 |
| BVH 7,5 | N50500010 | 7.500 | 60,0 |
Abmessungen
| Modell | BVH 0,5 | BVH 1,12 | BVH 1,5 | BVH 2,0 | BVH 2,5 | BVH 3,2 | BVH 4,0 | BVH 5,3 | BVH 6,0 | BVH 7,5 |
|---|---|---|---|---|---|---|---|---|---|---|
| A, mm | 180 | 210 | 240 | 280 | 340 | 400 | 530 | 660 | 800 | 980 |
| B, mm | 50 | 60 | 70 | 80 | 100 | 120 | 160 | 200 | 250 | 300 |
| C, mm | 80 | 95 | 105 | 115 | 120 | 140 | 180 | 210 | 250 | 300 |
| D, mm | 18 | 20 | 22 | 26 | 32 | 32 | 36 | 40 | 50 | 60 |
| E, mm | 150 | 170 | 200 | 220 | 270 | 320 | 420 | 520 | 640 | 760 |
Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
