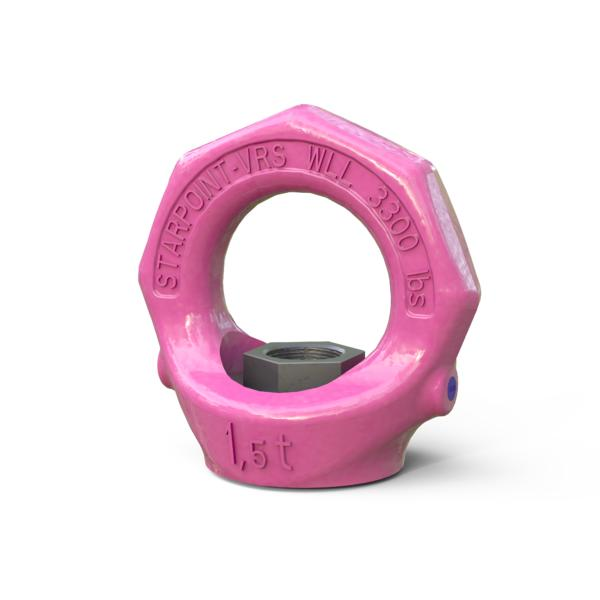

VRM STARPOINT-Mutter - metrisch
54,30 € 51,59 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 7900786

VARIO-Ringmutter.

  • Großes Tragfähigkeitsspektrum 0,1 t – 4,5 t.
  • Die Tragfähigkeitsangabe entspricht der Mindesttragfähigkeit in allen Belastungsrichtungen. Höhere Tragfähigkeiten durch optimierte Anbringung oder Anwendung.
  • Lieferbar als metrisches Regelgewinde M6 – M30 (DIN EN 13).
  • 360° drehbar.

VRM STARPOINT-Mutter - metrisch - Betriebsanleitung

PDF – 1,2 MB 2 Downloads

Technische Daten

Produkt RUD STARPOINT VRM Anschlag-Ringmutter / Eye Nut
Ausführungen M6, M8, M10, M12, M16, M20, M24, M30
Einsatzbereich Anschlagpunkt zur Befestigung an Lasten oder Lastaufnahmemitteln; geeignet zum Einhängen von Anschlagmitteln. Auch als Zurrpunkt verwendbar.
Beweglichkeit Im fest verschraubten Zustand 360° drehbar. Vor dem Anschlagen in Zugrichtung ausrichten.
Drehbewegung unter Last Nicht zulässig. Der VRM ist nicht für Dreh- oder Wendebewegungen unter Last geeignet.
Temperaturbereich -40 °C bis +100 °C
Chemische Beständigkeit Nicht für aggressive Chemikalien, Säuren oder deren Dämpfe geeignet.
Schraubenausführung Nur mit Schrauben oder Gewindebolzen ab Festigkeitsklasse 10.9 verwenden; Schrauben/Gewindebolzen müssen 100 % rissgeprüft sein.
Zurrpunkt-Hinweis Bei ausschließlicher Verwendung als Zurrpunkt darf LC = 2 × WLL angesetzt werden. Wird der Zurrpunkt über WLL belastet, darf er danach nicht mehr als Anschlagpunkt verwendet werden.
Mindest-Einschraublänge Stahl Keine separate Herstellerangabe im Datenblatt. Beim VRM handelt es sich um eine Ringmutter; sie muss vollständig auf den Gewindebolzen aufgeschraubt sein und vollflächig auf der Auflagefläche anliegen.
Mindest-Einschraublänge Guss Keine separate Herstellerangabe im Datenblatt. Entscheidend ist die ausreichend tragfähige Konstruktion des Gewindebolzens bzw. Grundmaterials.
Mindest-Einschraublänge Aluminiumlegierungen Keine separate Herstellerangabe im Datenblatt. Nicht pauschal angeben, da der VRM nicht direkt in ein Grundmaterial eingeschraubt wird.
Mindest-Einschraublänge Leichtmetalle geringer Festigkeit Keine separate Herstellerangabe im Datenblatt. Tragfähigkeit der Verbindung muss konstruktiv nachgewiesen werden.
Normen DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017

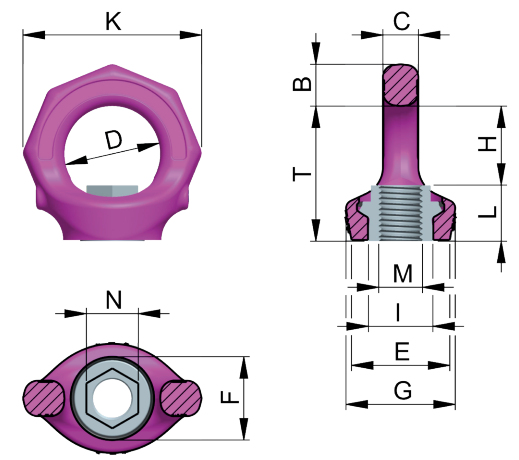

Abmessungen

Typ Art.Nr. WLL 90° (t) Gewicht (kg) T B C D E F G H I K L SW Drehmoment (Nm)
VRM M6 7900786 0,1 0,06 28 9 7 20 23 16 28 17 13 37 11 9 5
VRM M8 7992989 0,3 0,11 35 11 9 25 25 21 30 21 16,3 47 14 12 10
VRM M10 7990311 0,4 0,11 35 11 9 25 25 21 30 21 16,3 47 14 12 10
VRM M12 7990312 0,75 0,18 42 13 10 30 30 24 34 25 19,8 56 17 14 25
VRM M16 7990314 1,5 0,32 49 15 13 35 36 30 40 29 23,6 65 21 19 60
VRM M20 7990315 2,3 0,48 58 17 16 40 41 37 50 35 29,3 76 23 24 115
VRM M24 7990316 3,2 0,83 70 20 19 49 51 45 60 41 35,2 92 29 30 190
VRM M30 7993008 4,5 1,32 87 26 24 60 66 56 75 51 44 114 36 36 330

*Maßangaben in mm
