Pfaff ZWW Zahnstangenwandwinden

Sale!
Pfaff ZWW Zahnstangenwandwinden
688,00 € 649,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 40055131

Robuste Stahlausführung mit sorgfältig gearbeiteten Schnecken- und Stirnradgetrieben für leichtgängige manuelle Bedienung.

  • Zahnstange aus Vollmaterial mit Bohrung zur zusätzlichen Befestigung der Last.
  • Geringer Verschleiß durch gehärtete Getriebeteile und eine präzise gearbeitete Verzahnung.
  • Bis 1.200 kg Druck- und Zugbelastung gleich.
  • Ab 1.500 kg - 10.000 kg im Standard Zugbelastung. Druckbelastung auf Anfrage möglich.
  • Stabile Wandbefestigung.
Pfaff ZWW Zahnstangenwandwinden- Datenblatt
PDF – 1,5 MB 0 Downloads

Technische Daten

ZWW mit Sifeku

Modell Art.-Nr. Sifeku Zuglast kg Zahnstangenlänge mm Hub mm Hub je Kurbelumdrehung mm Handkraft bei Nennlast daN Gewicht kg

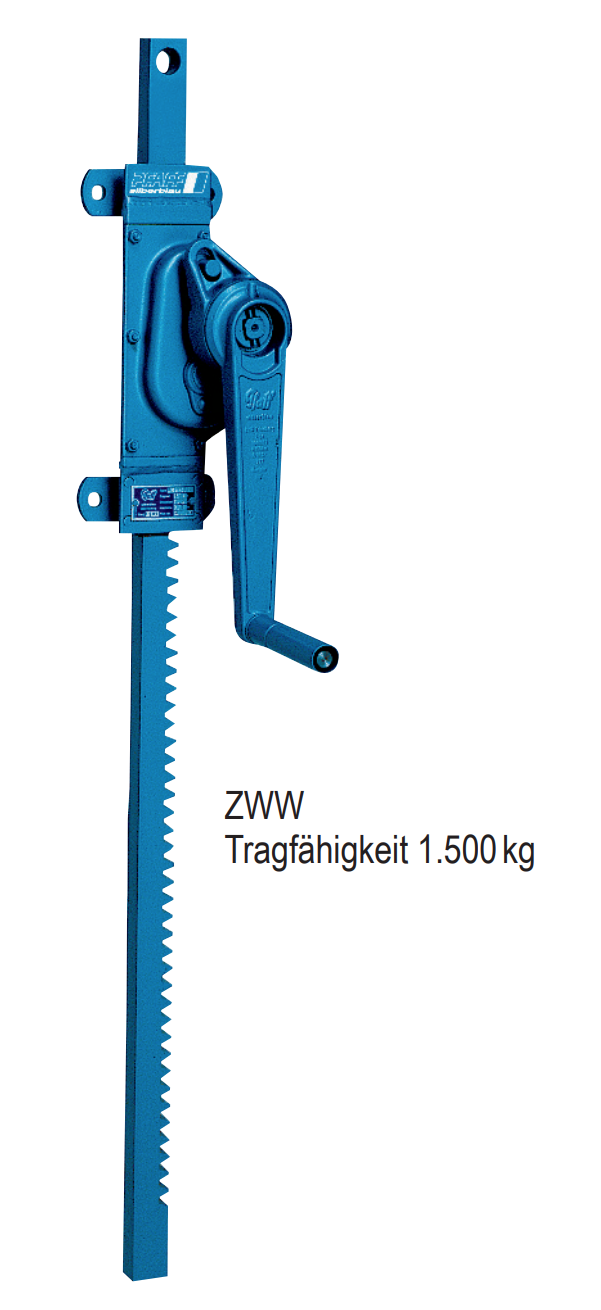

ZWW 1500/800 40055131 1.500 1.090 800 14 28 11
ZWW 3000/565 40056138 3.000 975 565 9 28 19
ZWW 5000/700 40057134 5.000 1.170 700 4,5 28 28

ZWW mit Siku

Modell Art.-Nr. Siku Zuglast kg Zahnstangenlänge mm Hub mm Hub je Kurbelumdrehung mm Handkraft bei Nennlast daN Gewicht kg

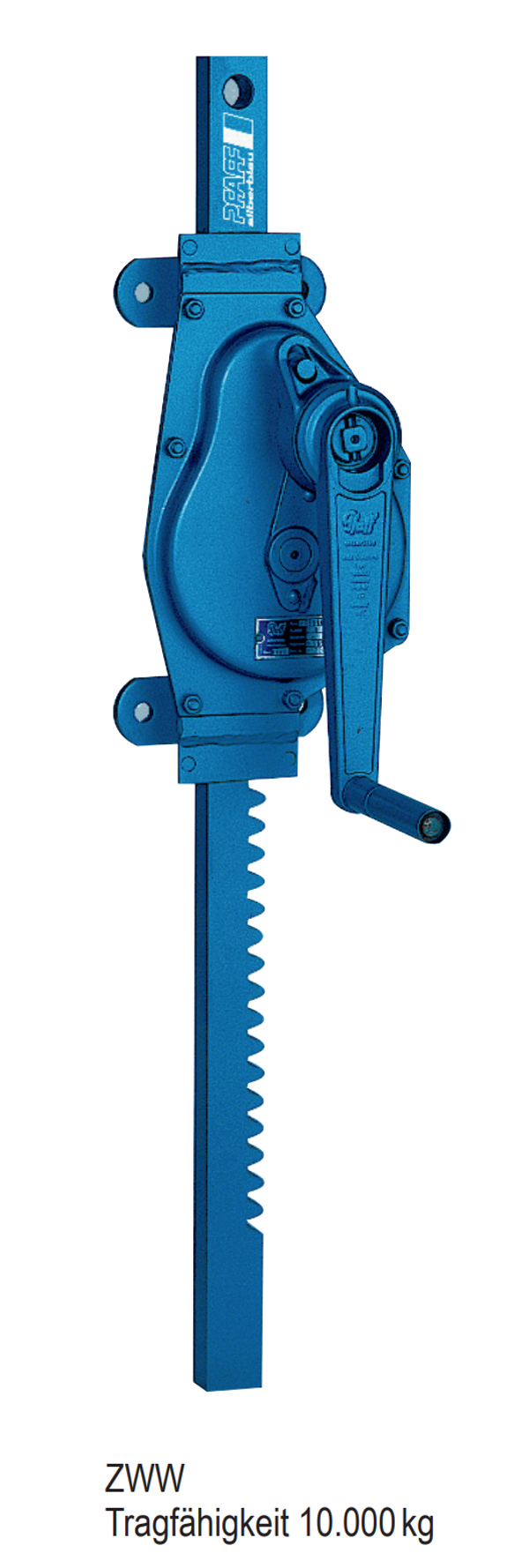

ZWW 10000/700 40058009 10.000 1.240 700 3,2 40 55

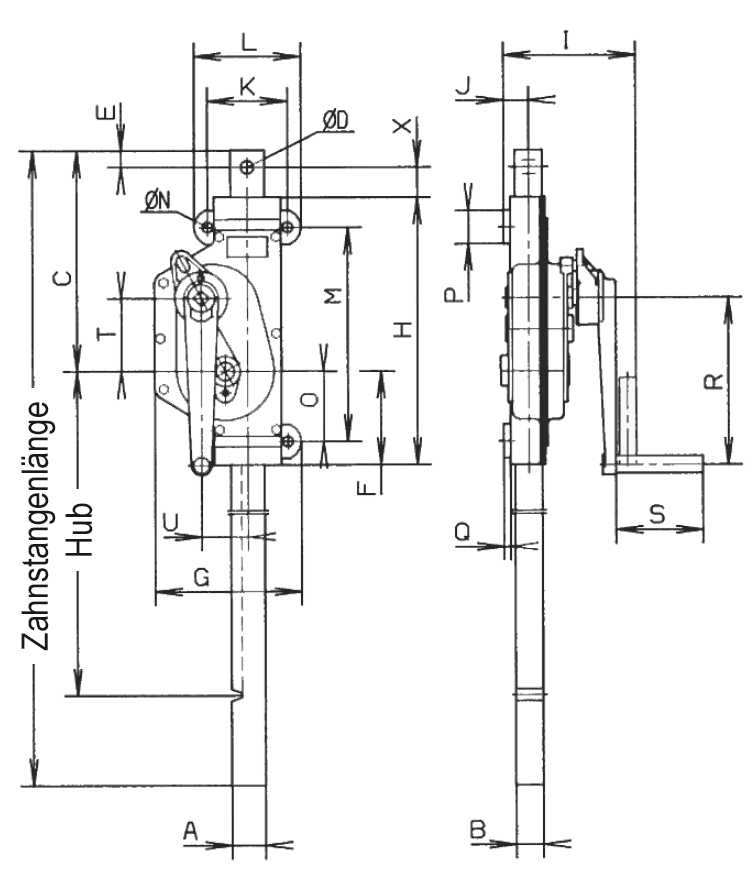

Abmessungen

Modell ZWW 1500 ZWW 3000 ZWW 5000 ZWW 10000
A, mm 35 45 50 60
B, mm 25 30 40 50
C, mm 215 280 330 380
Ø D, mm 21 21 21 30
E, mm 20 25 25 30
F, mm 135 165 140 160
G, mm 151 212 219 269
H, mm 310 395 400 480
I, mm 168 179 197 200
J, mm 26 31 37 40
K, mm 100 120 120 140
L, mm 130 160 160 180
M, mm 260 305 320 410
Ø N, mm 13 15 17 21
O, mm 110 120 105 125
P, mm 40 50 50 60
Q, mm 8 10 10 10
R, mm 250 250 250 300
S, mm 130 130 130 250
T, mm 42 86 109 150
U, mm 43 53 70 88
X, mm 20 25 45 30
Ø Z, mm – – – –
