Pfaff ZWW-L Zahnstangenwandwinden

Sale!
Pfaff ZWW-L Zahnstangenwandwinden
333,45 € 351,00 € zzgl. MwSt. und Versandkosten
Artikelnummer: N01905011

Robuste Stahlausführung mit sorgfältig gearbeiteten Schnecken- und Stirnradgetrieben für leichtgängige manuelle Bedienung.

  • Zahnstange aus Vollmaterial mit Bohrung zur zusätzlichen Befestigung der Last.
  • Geringer Verschleiß durch gehärtete Getriebeteile und eine präzise gearbeitete Verzahnung.
  • Bis 1.200 kg Druck- und Zugbelastung gleich.
  • Ab 1.500 kg - 10.000 kg im Standard Zugbelastung. Druckbelastung auf Anfrage möglich.
  • Stabile Wandbefestigung.

Pfaff ZWW Zahnstangenwandwinden- Datenblatt

PDF – 1,5 MB 106 Downloads

Technische Daten

Modell Art.-Nr. Zug- oder Drucklast (kg) Zahnstangenlänge (mm) Hub (mm) Hub je Kurbelumdrehung (mm) Handkraft bei Nennlast (daN) Gewicht (kg)
ZWW-L 300/400 NO1905011 300 600 400 11 10 5,4
ZWW-L 600/400 NO1905012 600 600 400 11 15 6,0
ZWW-L 300/600 NO1905013 300 800 600 11 10 5,9
ZWW-L 600/600 NO1905014 600 800 600 11 15 6,5
ZWW-L 1200/600 NO1905015 1.200 800 600 3,6 14 9,5
ZWW-L 300/800 NO1905016 300 1.000 800 11 10 6,4
ZWW-L 600/800 NO1905017 600 1.000 800 11 15 7,0
ZWW-L 1200/800 NO1905018 1.200 1.000 800 3,6 14 10,6
ZWW-L 600/1000 NO1905020 600 1.200 1.000 11 15 7,5
ZWW-L 1200/1000 NO1905021 1.200 1.200 1.000 3,6 14 11,7
ZWW-L 600/1200 NO1905023 600 1.400 1.200 11 10 6,0

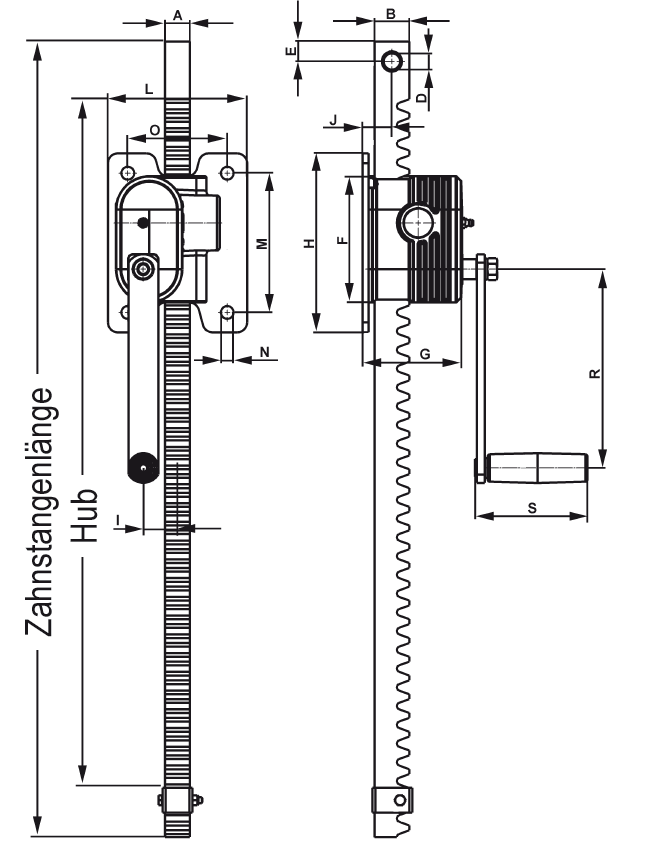

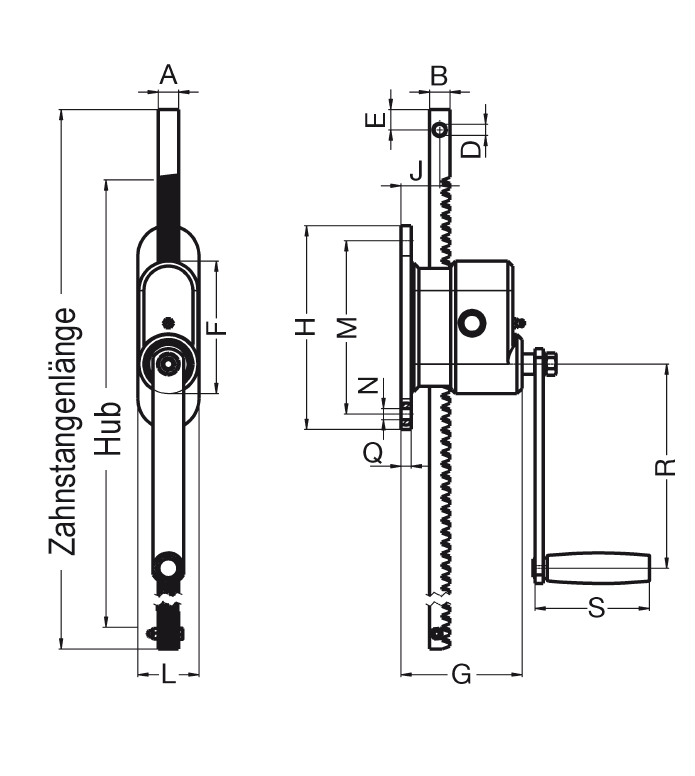

Abmessungen

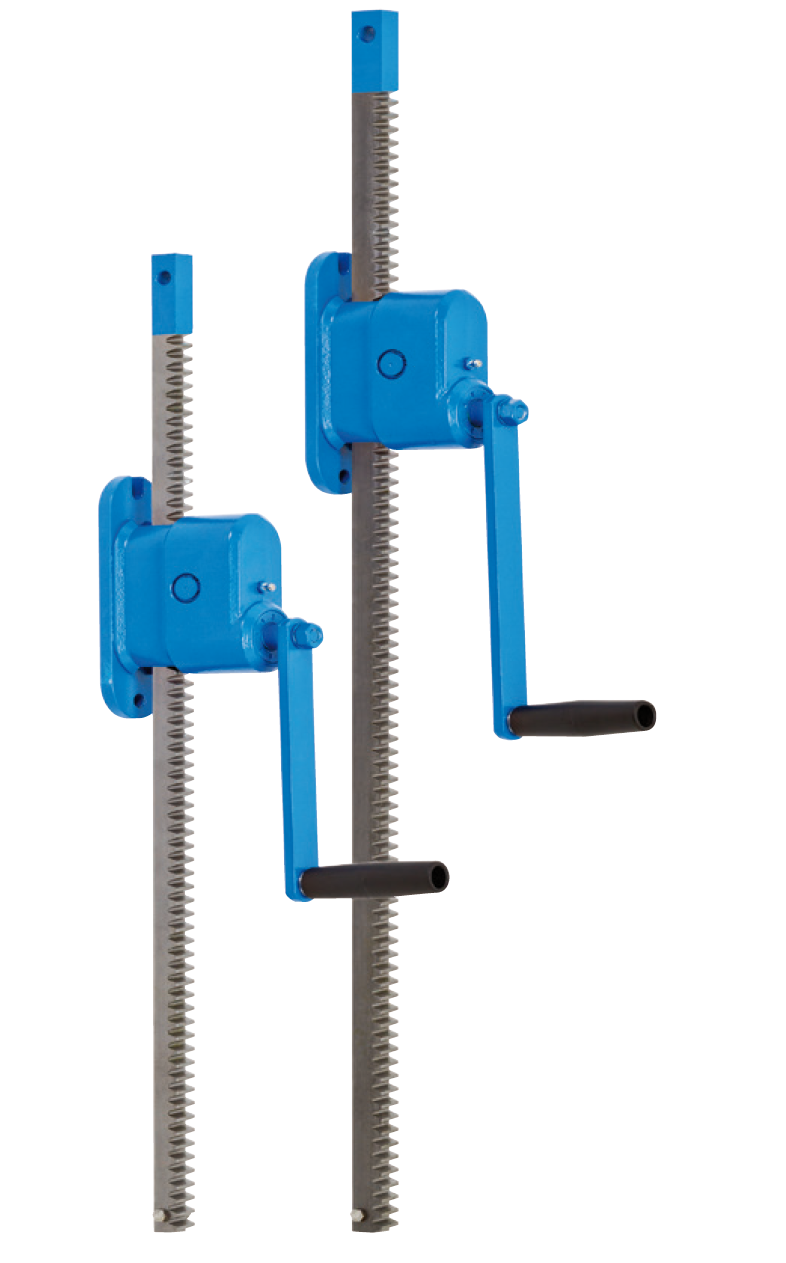

ZWW-L, Tragfähigkeit 300 - 600 kg

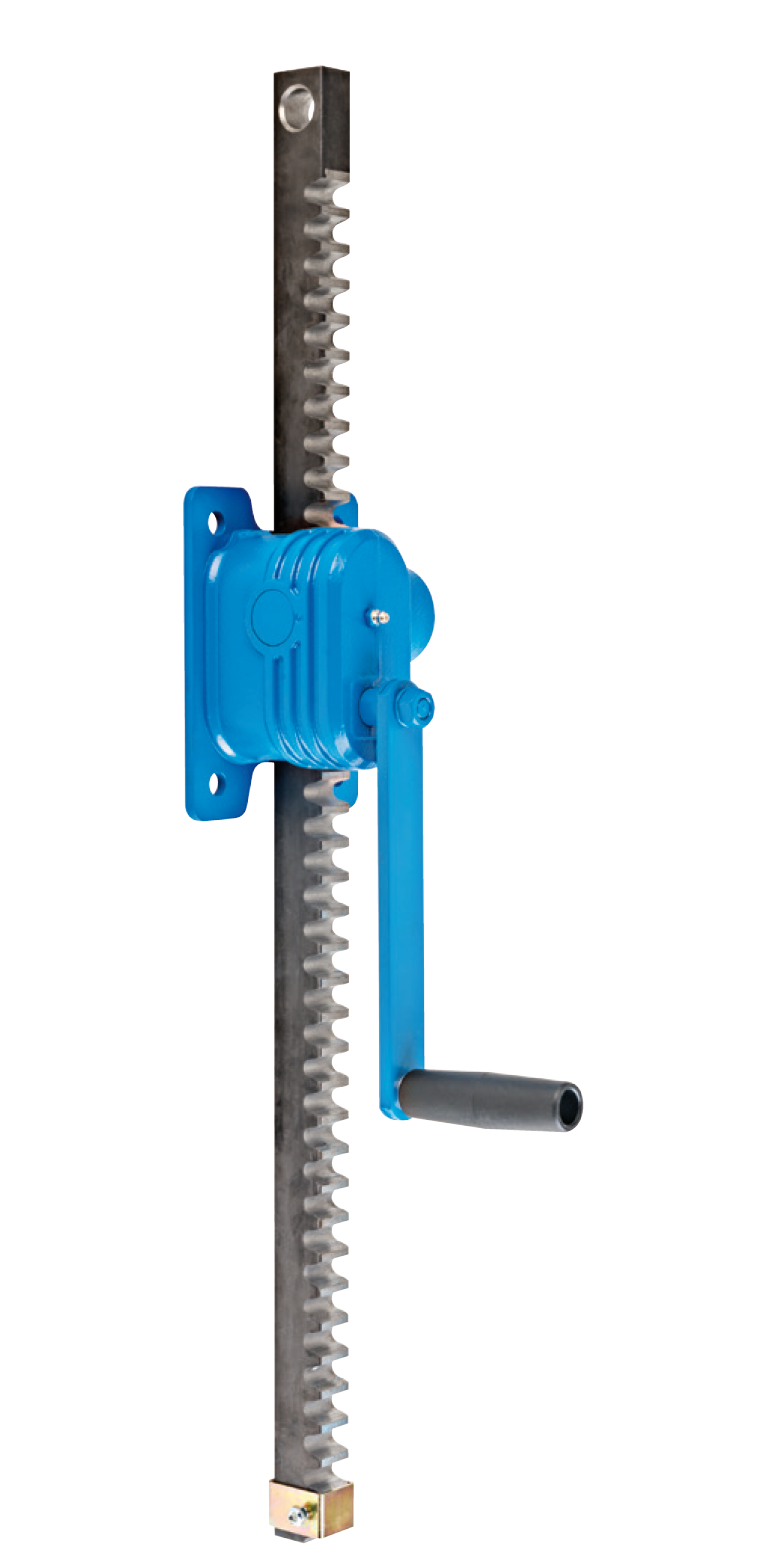

ZWW-L, Tragfähigkeit 1.200 kg

Modell ZWW-L 300 ZWW-L 600 ZWW-L 1200 ZWW 1500 ZWW 3000 ZWW 5000 ZWW 10000
A, mm 20 20 25 35 45 50 60
B, mm 20 25 35 25 30 40 50
C, mm – – – 215 280 330 380
Ø D, mm 11 13 16,5 21 21 21 30
E, mm 16 20 20 20 25 25 30
F, mm 130 130 127 135 165 140 160
G, mm 119 119 98 151 212 219 269
H, mm 200 200 180 310 395 400 480
I, mm – – 35 168 179 197 200
J, mm 38 35 30 26 31 37 40
K, mm – – – 100 120 120 140
L, mm 60 60 140 130 160 160 180
M, mm 170 170 140 260 305 320 410
Ø N, mm 11 11 13 13 15 17 21
O, mm – – 100 110 120 105 125
P, mm – – – 40 50 50 60
Q, mm 10 10 – 8 10 10 10
R, mm 200 250 200 250 250 250 300
S, mm 110 110 110 130 130 130 250
T, mm – – – 42 86 109 150
U, mm – – – 43 53 70 88
X, mm – – – 20 25 45 30
Ø Z, mm – – – – – – –
