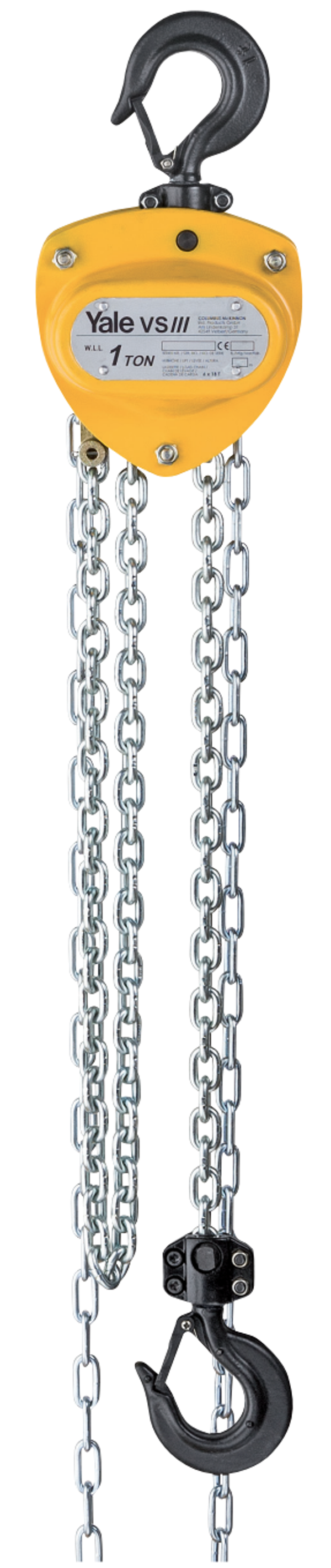

Yale® VSIII Stirnradflaschenzug

Sale!
Yale® VSIII Stirnradflaschenzug
255,00 € 239,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: N04200123

Ausstattung und Verarbeitung - Tragfähigkeit 250 - 5.000 kg
• Durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung sowie der verstärkte Handraddeckel, sorgen für erhöhte Stabilität.
• Präzise bearbeitete Führungsrollen ermöglichen einen optimalen Ablauf der Lastkette.
• Kugel- und Nadellager im Getriebe, in den Seitenplatten und im Lastkettenrad garantieren Langlebigkeit und Wartungsfreundlichkeit.
• Verzinkte und gelbchromatierte Bremsteile und Kettenführungsrollen sorgen für erhöhten Korrosionsschutz.
• Die serienmäßig verzinkte Lastkette bietet zusätzlichen Korrosionsschutz.

Optional
• Überlastsicherung (ab 500 kg verfügbar)
• Kettenspeicher

Ausstattung und Verarbeitung - Tragfähigkeit 10.000 - 50.000 kg
• Durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung sowie der verstärkte Handraddeckel, sorgen für erhöhte Stabilität.
• Präzise bearbeitete Führungsrollen ermöglichen einen optimalen Ablauf der Lastkette.
• Kugel- und Nadellager im Getriebe, in den Seitenplatten und im Lastkettenrad garantieren Langlebigkeit und Wartungsfreundlichkeit.
• Verzinkte und blauchromatierte Bremsteile und Kettenführungsrollen sorgen für erhöhten Korrosionsschutz.
• Die serienmäßig verzinkte Lastkette bietet zusätzlichen Korrosionsschutz.

Optional
• Überlastsicherung
• Kettenspeicher auf Anfrage

Weitere Hubhöhen auf Anfrage verfügbar.

Yale® VSIII Stirnradflaschenzug- Datenblatt
PDF – 3,4 MB 0 Downloads

Technische Daten

Modell Art.-Nr. Tragfähigkeit in kg / Kettenstränge Kettenabmessungen d x t in mm / Ausführung Hub je 1 m Abhaspelung der Handkette (mm) Hubkraft bei Nennlast (daN) Gewicht bei Normalhub (3 m) (kg)
VSIII 0,25/1 N04200123 250/1 4 x 12 - T 50 20 4,9
VSIII 0,5/1 N04200124 500/1 5 x 15 - T 26 21 9,0
VSIII 1,0/1 N04200125 1000/1 6 x 18 - T 24 24 11,5
VSIII 1,5/1 N04200134 1500/1 8 x 24 - T 17 30 17,5
VSIII 2,0/1 N04200126 2000/1 8 x 24 - T 19 32 19,0
VSIII 2,0/2 N04200127 2000/2 6 x 18 - T 15 29 17,3
VSIII 3,0/1 N04200128 3000/1 10 x 30 - T 12 40 31,0
VSIII 3,0/2 N04200129 3000/2 8 x 24 - T 10 37 27,0
VSIII 5,0/2 N04200130 5000/2 10 x 30 - T 8 41 43,0
VSIII 10/4 192039383 10000/4 10 x 30 - T 2,84 37 78,5
VSIII 20/8 192039384 20000/8 10 x 30 - T 1,42 44,5 197
VSIII 30/12 192039385 30000/12 10 x 30 - T 0,83 46,3 268
VSIII 50/18 192039386 50000/18 10 x 30 - T 0,56 53,6 540

Abmessungen

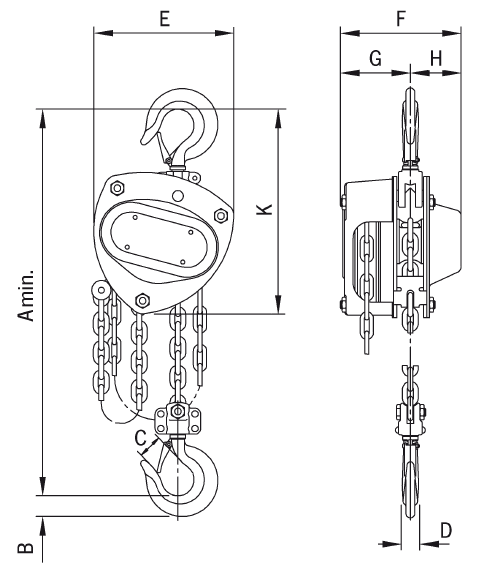

VSIII, 250 - 3.000 kg, einstrangig

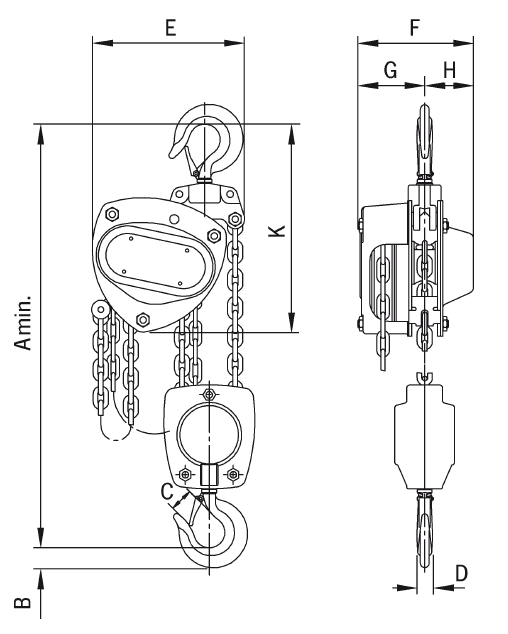

VSIII, 2.000 - 5.000 kg, zweistrangig

Maßzeichnungen und Abmessungen von VSIII, 2.000 - 5.000 kg, zweistrangig

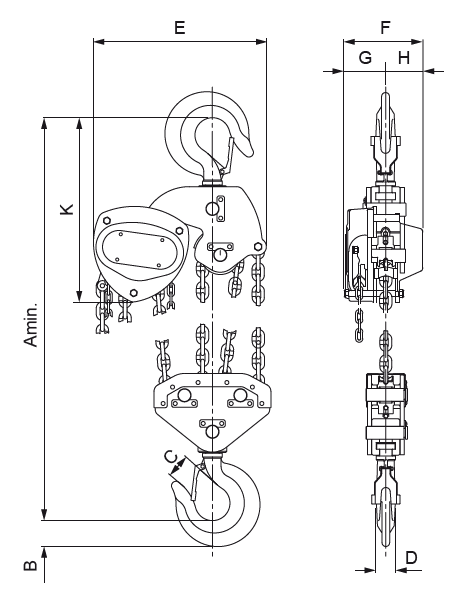

VSIII, 10.000 kg, vierstrangig

Maßzeichnungen und Abmessungen von VSIII, 10.000 kg, vierstrangig

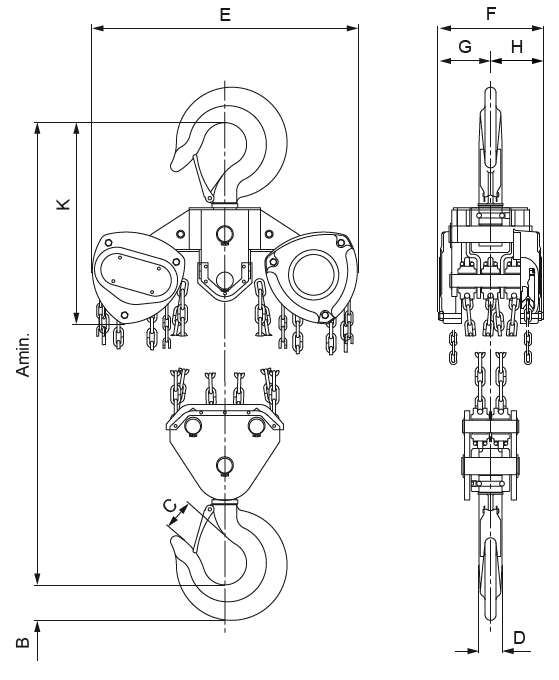

VSIII, 20.000 kg, achtstrangig

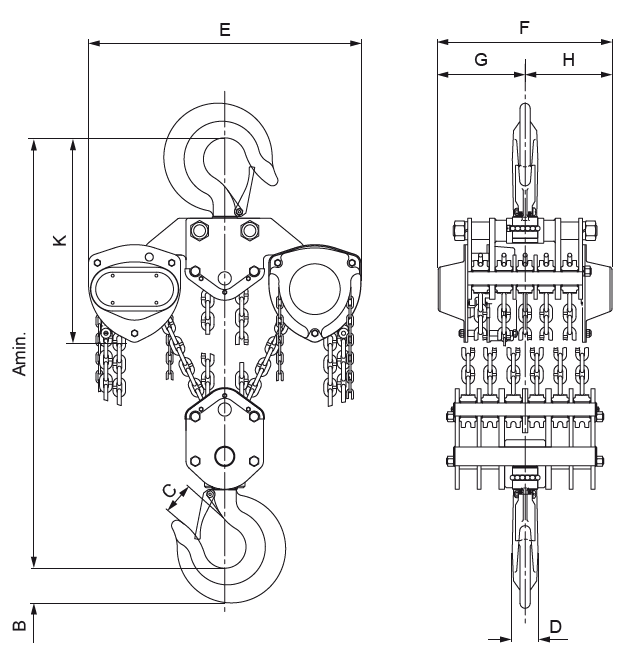

VSIII, 30.000 kg, zwölfstrangig

Maßzeichnungen und Abmessungen von VSIII, 30.000 kg, zwölfstrangig

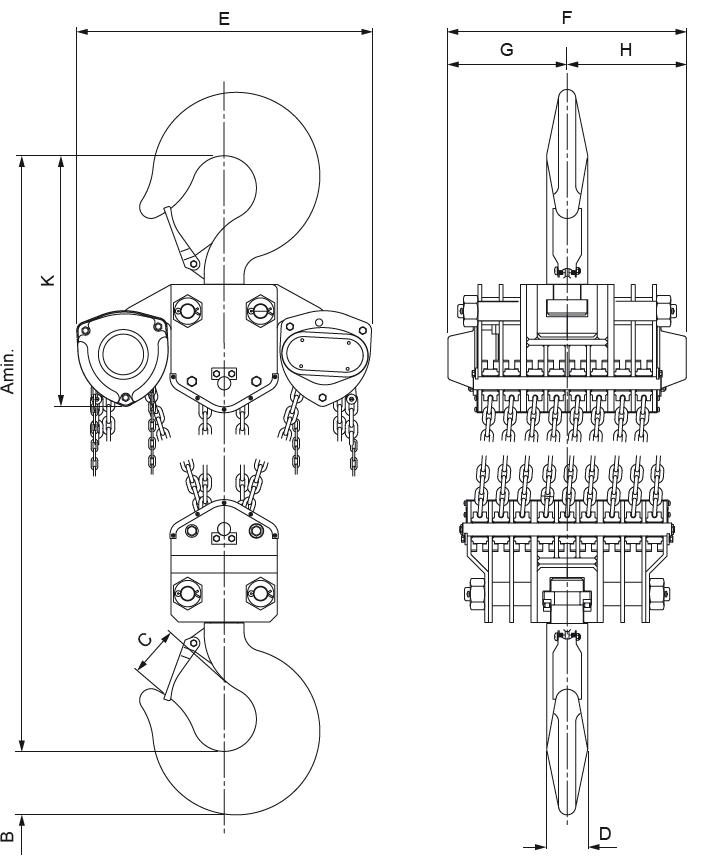

VSIII, 50.000 kg, achtzehnstrangig

Maßzeichnungen und Abmessungen von VSIII, 50.000 kg, achtzehnstrangig
Abmessung VSIII 0,25/1 VSIII 0,5/1 VSIII 1,0/1 VSIII 1,5/1 VSIII 2,0/1 VSIII 2,0/2 VSIII 3,0/1 VSIII 3,0/2 VSIII 5,0/2 VSIII 10/4 VSIII 20/8 VSIII 30/12 VSIII 50/18
A min., mm 290 350 380 450 460 490 570 580 700 860 950 1112 1700
B, mm 12 21 27 33 37 37 46 46 56 63 90 90 165
C, mm 26 28 32 37 41 41 44 44 50 65 86 85 135
D, mm 11 16 19 22 27 27 31 31 37 47 69 67 108
E, mm 118 145 158 180 205 170 240 220 250 463 860 704 776
F, mm 113 140 155 175 180 155 210 175 190 104 200 410 627
G, mm 65 80 87 85 94 87 110 94 95 55 100 225 314
H, mm 48 60 68 90 86 68 100 81 95 50 100 186 314
K, mm 190 240 270 300 320 285 370 340 410 448 508 528 656
K, mm 55 75 85 90
L, mm 87 105 110 110
