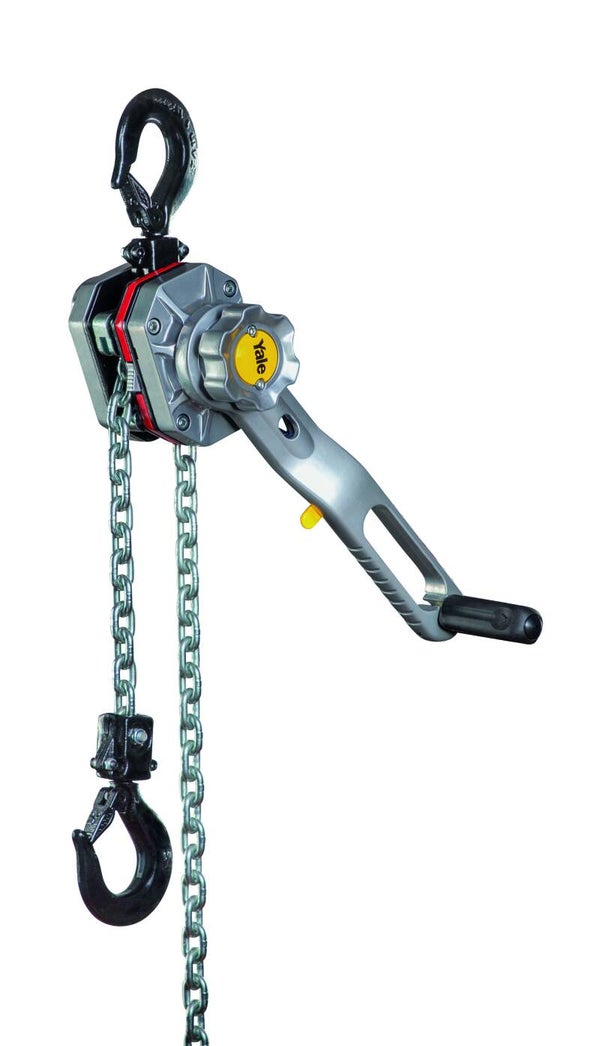

Yale® YaleERGO 360-UT Handhebelzug (Leichtmetall)
AUTOMATISCH WIRKENDE FANGVORRICHTUNG
Der YaleERGO 360® UT verfügt über eine einzigartige, automatisch verriegelnde Fangvorrichtung zur Vermeidung eines plötzlichen Lastabsturzes (patentiert). Sie gewährleistet eine permanente Überwachung und ist sowohl während der Bedienung, als auch während inaktiven Phasen ohne Zutun des Bedieners aktiv. Im Notfall, also nach Ausfall der Betriebs-/Lastdruckbremse und dem daraus folgenden Überschreiten einer festgelegten Geschwindigkeit, wird die Fangvorrichtung automatisch aktiviert. Sie fängt die Last sicher ab und verhindert somit die Entstehung größerer dynamischer Kräfte, die weitergehende Beschädigungen verursachen könnten. Durch eigensicheres Design verbleibt das Gerät auch im Falle eines Fehlers (z.B. festgerostete Sperrhaken, gebrochene Federn oder sonstige Einflüsse wie Grundkorrosion oder Schmutz) im sicheren Zustand.
HERVORRAGENDER SCHUTZ VOR KORROSION
Ein für Außenanwendungen optimiertes Gehäuse (u. a. seitliche Wasserablauföffnungen) verhindert stehendes Wasser und den Einfluss von Feuchtigkeit bei extremen Bedingungen (z.B. Regen, Tag-/Nacht Temperaturunterschiede).
Technische Daten
| Modell | Art.-Nr. | Tragfähigkeit (kg) | Anzahl der Kettenstränge | Kettenabmessungen d x t in mm / Ausführung | Hub bei einer Hebelumdrehung (mm) | Hubkraft bei Nennlast (daN) | Hubkraft bei Nennlast mit Kurbel (daN) | Gewicht bei Normalhub (1,5 m) (kg) |
|---|---|---|---|---|---|---|---|---|
| YaleERGO 360 UT 1500 | 192069625 | 1500 | 1 | 7,1 x 21 - T | 21,7 | 31 | 24 | 9,8 |
| YaleERGO 360 UT 3000 | 192069671 | 3000 | 1 | 10 x 28 - V | 20,1 | 43 | 35 | 18,1 |
| YaleERGO 360 UT 6000 | 192071416 | 6000 | 2 | 10 x 28 - V | 10,1 | 46 | 37 | 29,8 |
| YaleERGO 360 UT 9000 | 192083321 | 9000 | 3 | 10 x 28 - V | 6,7 | 50 | 41 | 50,4 |
Abmessungen

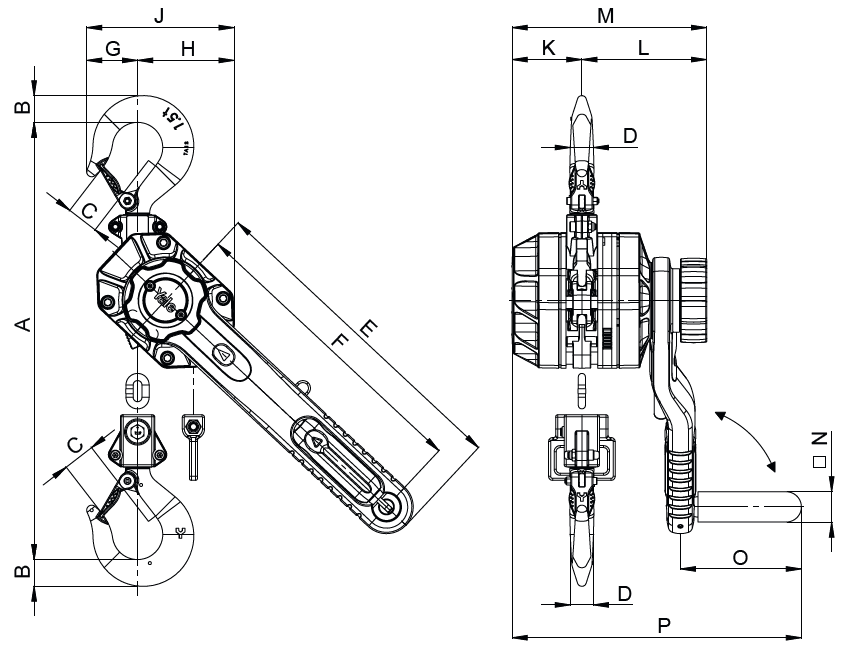

YaleERGO 360 ® UT, 1.500 - 3.000 kg, einstrangig

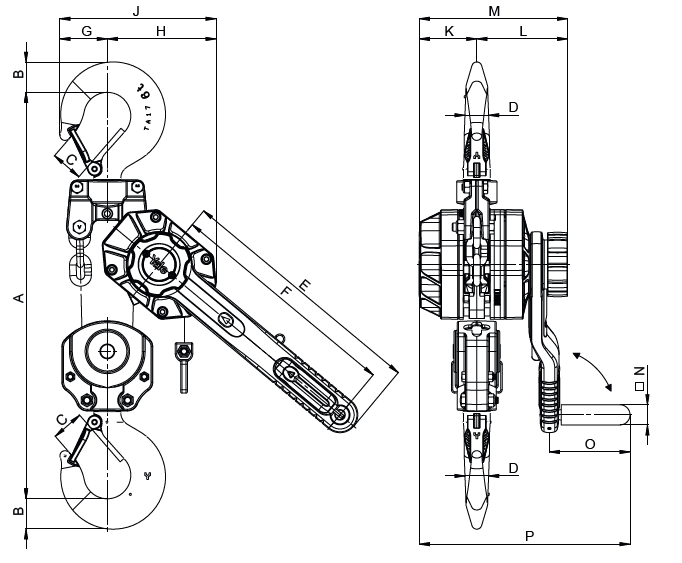

YaleERGO 360 ® UT, 6.000 kg, zweistrangig

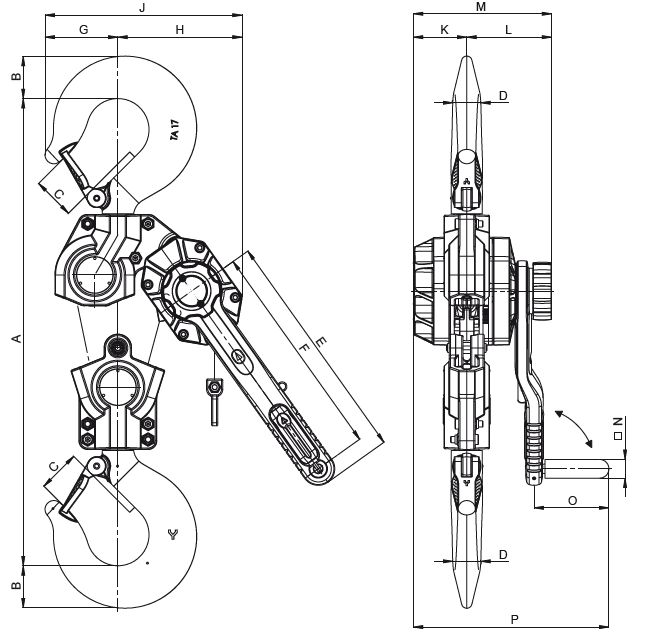

YaleERGO 360 ® UT, 9.000 kg, dreistrangig
| Abmessung | YaleERGO 360 UT 1500 | YaleERGO 360 UT 3000 | YaleERGO 360 UT 6000 | YaleERGO 360 UT 9000 |
|---|---|---|---|---|
| A min., mm | 375 | 445 | 563 | 695 |
| B, mm | 26 | 37 | 45 | 68 |
| C, mm | 31 | 40 | 47 | 68 |
| D, mm | 21 | 28 | 35 | 50 |
| E, mm | 327 | 377 | 377 | 377 |
| F, mm | 300 | 350 | 350 | 350 |
| G, mm | 51 | 57 | 71 | 116 |
| H, mm | 96 | 123 | 162 | 199 |
| J, mm | 147 | 180 | 233 | 315 |
| K, mm | 69 | 86 | 86 | 86 |
| L, mm | 124 | 136 | 136 | 136 |
| M, mm | 193 | 222 | 222 | 222 |
| N, mm | 30 | 30 | 30 | 30 |
| O, mm | 120 | 120 | 120 | 120 |
| P, mm | 287 | 314 | 314 | 314 |
