RUD - G-ABA Anschweißpunkt zum Feuerverzinken
Sale!
Artikelnummer:
7913870
Ideal für Galvanisierung und Feuerverzinkung.
- Allseitig belastbar in alle Richtungen sowie erhöhte Tragfähigkeit in Ringebene.
- 4-fache Sicherheit gegen Bruch.
- Verschleißmarkierungen innen und außen, dadurch leicht erkennbare Ablegereife.
- Geschlossene und umlaufende Kehlnaht, wodurch eine Unterrostung vermieden wird.
- Ideal geeignet fürs Feuerverzinken
- Allseitig belastbar in alle Richtungen sowie erhöhte Tragfähigkeit in Ringebene.
- 4-fache Sicherheit gegen Bruch.
- Verschleißmarkierungen innen und außen, dadurch leicht erkennbare Ablegereife.
- Geschlossene und umlaufende Kehlnaht, wodurch eine Unterrostung vermieden wird.
- Ideal geeignet fürs Feuerverzinken
Technische Daten
| Werkstoff | Material des Anschweißpunktes: S355J2 (1.0577+N). |
| Einsatzbereich | Zur Montage an Lasten oder Lastaufnahmemitteln; zum Einhängen von Anschlagmitteln; auch als Zurrpunkt verwendbar. Eine allseitige Belastung ist erlaubt. |
| Verzinkbarkeit | Kann zusammen mit der Last galvanisch verzinkt und feuerverzinkt werden; weitere mögliche Beschichtungen sind Zinklamellen-Beschichtung und Diffusions-Verzinkung. |
| Belastungsrichtung | In Zugrichtung anbringen. |
| Drehbewegung unter Last | Unzulässige Beanspruchungen wie Verdrehen oder Umschlagen der Last vermeiden. |
| Temperaturbereich | -40 °C bis 200 °C: keine Reduktion; 200 °C bis 300 °C: -10 %; 300 °C bis 400 °C: -25 %; über 400 °C nicht zulässig. |
| Wärmebehandlung | Im belastungslosen Zustand einmalig spannungsarm glühbar bei unter 600 °C, maximal 1 Stunde. |
| Chemische Beständigkeit | Nicht mit aggressiven Chemikalien, Säuren und deren Dämpfen in Verbindung bringen. |
| Schweißhinweis | Schweißung nur durch geprüften Schweißer nach ISO 9606-1; plane Anschweißfläche erforderlich; gesamte Schweißnähte in einer Wärme; Kehlnaht durchgehend an der Grundplatte. |
| Zurranwendung | Bei ausschließlicher Verwendung zum Zurren gilt LC = 2 × WLL. |
| Normen / Hinweise | DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017. |
| Normen / Hinweise | DIN EN 1677-1, DIN EN ISO 12100, DGUV-R 109-017 |

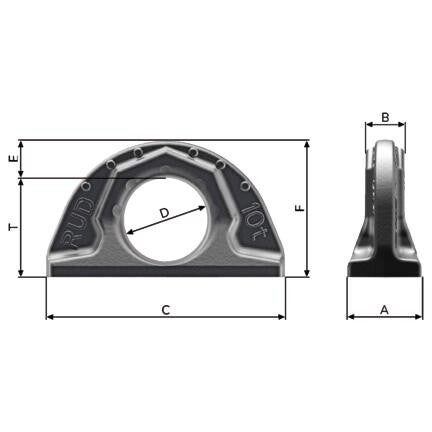

Abmessungen
| Typ | Art.-Nr. | WLL (t) | A | B | C | D | E | F | T | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| G-ABA 1 t | 7913870 | 1 | 32 | 18 | 104 | 35 | 18 | 59 | 41,5 | 0,55 |
| G-ABA 2,5 t | 7913871 | 2,5 | 41 | 29 | 137 | 50 | 21 | 80 | 59 | 1,36 |
| G-ABA 4 t | 7913872 | 4 | 59 | 35 | 176 | 60 | 27,5 | 99 | 71,5 | 2,93 |
* Maßangaben in mm
Schweißnaht
| Benennung / Typ | Größe Kehlnaht | Länge | Volumen |
|---|---|---|---|
| G-ABA 1 t | a = 4 | 272 mm | 4,357 cm³ |
| G-ABA 2,5 t | a = 6 | 356 mm | 12,830 cm³ |
| G-ABA 4 t | a = 7 | 470 mm | 23,092 cm³ |
