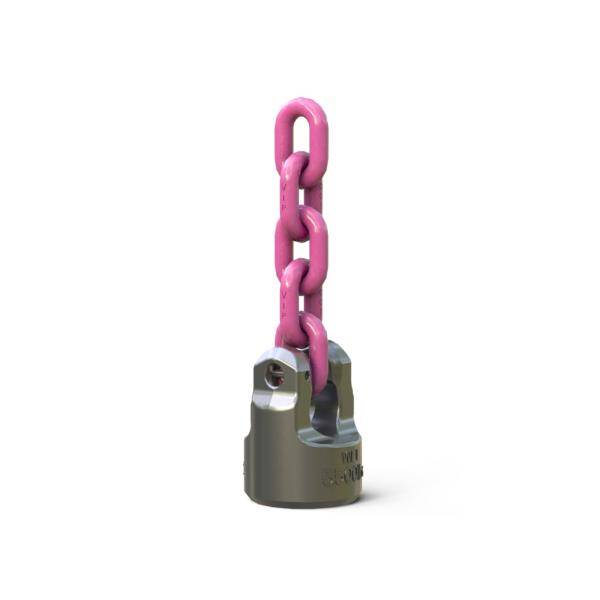

RUD - Anschlagpunkt starr - WPPH-VIP PowerPoint® mit direktem VIP-Ketten-Anschluss
28,70 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
7989982
- Großes Tragfähigkeitsspektrum 0,63 t – 8 t.
- Schweißbarer direkter Kettenanschluss.
Technische Daten
| Bauart | Schweißbarer Anschlagpunkt, starre Variante mit VIP-Anschluss |
| Einsatzbereich | Nur zum Anschlagen von Lasten entsprechend den angegebenen Winkeln und dem Gesamt-Lastgewicht |
| Beweglichkeit | Starr, also nicht drehbar |
| Drehbewegung unter Last | Nicht als zulässige Funktion beschrieben; die ausdrückliche Freigabe zum Drehen und Wenden gilt nur für WPP und VWBS-KA |
| Temperaturbereich | -40 °C bis 200 °C: keine Reduktion; 200 °C bis 300 °C: -10 %; 300 °C bis 400 °C: -25 %; über 400 °C: nicht zulässig |
| Chemische Beständigkeit | Nicht mit aggressiven Chemikalien, Säuren oder deren Dämpfen verwenden |
| Werkstoff Anschweißteil | 1.6541 (23MnNiCrMo52) |
| Kombinationen | Kombinationen mit Ösenelementen und Ketten, die nicht von RUD vorgegeben sind, sind verboten |
| Prüfung / Kontrolle | Vor jedem Gebrauch auf Anrisse an der Schweißnaht, Verformungen, Verschleiß und starke Korrosion prüfen |
| Normen / Hinweise | DIN EN 1677-1, DIN EN 1677-4, DIN EN ISO 12100, DGUV-R 109-017 |
Abmessungen
| Bezeichnung | WLL (t) | A | D | T | Gewicht (kg) | Schweißnaht HY+Kehlnaht | Art.-Nr. |
|---|---|---|---|---|---|---|---|
| WPPH-VIP-0,63 t | 0,63 | 4 | 34 | 34 | 0,2 | △ 3,5 | 7989982 |
| WPPH-VIP-1,5 t | 1,5 | 6 | 40 | 44 | 0,22 | △ 4,5 | 7989983 |
| WPPH-VIP-2,5 t | 2,5 | 8 | 53 | 53 | 0,65 | 3 + 5 | 7989984 |
| WPPH-VIP-4 t | 4,0 | 10 | 68 | 67 | 1,6 | 3 + 6 | 7989985 |
| WPPH-VIP-5 t | 5,0 | 13 | 83 | 79 | 3,3 | 3 + 8 | 7989986 |
| WPPH-VIP-8 t | 8,0 | 16 | 88 | 88 | 3,6 | 3 + 10 | 7989987 |
| WPPH-KA-28/31,5t | 31,5 | 28 | 148 | 81 | 12,1 | 10+ 15 | 7903438 |
