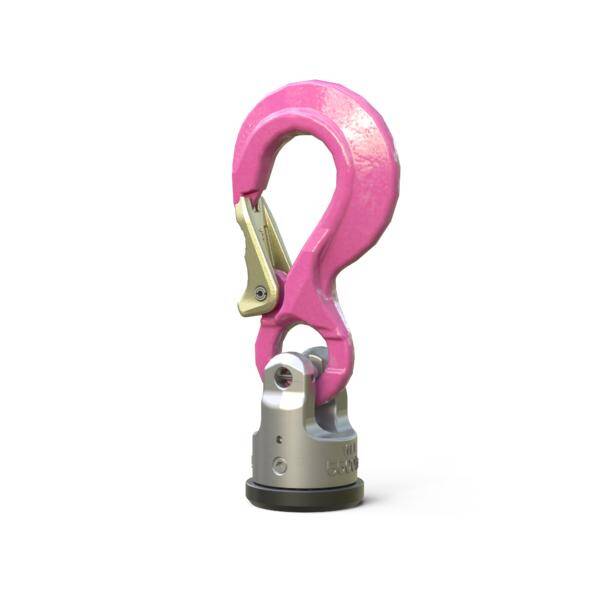

RUD - Anschlagpunkt drehbar - WPP-S PowerPoint® mit Universalanschluss
88,50 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
7990721
- Großes Tragfähigkeitsspektrum 0,63 t – 8 t.
- Schweißbarer Universalanschluss mit Haken für Ringgehänge, Rundschlingen, Drahtseile, Hakengehänge.
- Geringste Verklankungsgefahr durch kardangelenkartige Beweglichkeit.
- Parallel zur Anschweißfläche unter Nenntragfähigkeit drehbar.
Technische Daten
| Bauart | Schweißbarer Anschlagpunkt, drehbare Variante mit Standard-Universalanschluss. |
| Einsatzbereich | Nur zum Anschlagen von Lasten entsprechend den angegebenen Winkeln und dem Gesamt-Lastgewicht. |
| Beweglichkeit | Unter Nenntragfähigkeit 90° zur Anschweißfläche drehbar; im angeschweißten Zustand muss der Anschlagpunkt 360° drehbar sein. |
| Drehbewegung unter Last | Drehen und Wenden von Lasten ist durch die Kugellagerung gestattet; eine Dauer-Drehbewegung unter Last ist jedoch nicht zulässig. |
| Temperaturbereich | -40 °C bis 200 °C: keine Reduktion; 200 °C bis 300 °C: -10 %; 300 °C bis 400 °C: -25 %; über 400 °C: nicht zulässig. |
| Chemische Beständigkeit | Nicht mit aggressiven Chemikalien, Säuren oder deren Dämpfen verwenden. |
| Werkstoff Anschweißteil | Für die weiteren Größen der WPP und WPPH: 1.6541 (23MnNiCrMo52). |
| Zurranwendung | Wird der Anschlagpunkt ausschließlich zum Zurren verwendet, gilt LC = 2 x WLL. Wurde dabei über WLL belastet, darf er danach nicht mehr als Anschlagpunkt verwendet werden. |
| Kombinationen | Kombinationen mit Ösenelementen und Ketten, die nicht von RUD vorgegeben sind, sind verboten. |
| Prüfung / Kontrolle | Vor jedem Gebrauch auf Anrisse an der Schweißnaht, Verformungen, Verschleiß und starke Korrosion prüfen. Nach der Montage ist die fortbestehende Eignung durch einen Sachkundigen zu prüfen. |
| Normen / Hinweise | DIN EN 1677-1, DIN EN 1677-4, DIN EN ISO 12100, DGUV-R 109-017. |
Abmessungen
| Bezeichnung | WLL (t) | A | B | C | D | G | T | Gewicht (kg) | Schweißnaht HY+Kehlnaht | Art.-Nr. |
|---|---|---|---|---|---|---|---|---|---|---|
| WPP-S-0,63 t | 0,63 | 13 | 75 | 18 | 40 | 40 | 115 | 0,4 | △ 3,5 | 7990721 |
| WPP-S-1,5 t | 1,5 | 20 | 97 | 25 | 46 | 50 | 147 | 1,0 | △ 4,5 | 7989944 |
| WPP-S-2,5 t | 2,5 | 28 | 126 | 30 | 61 | 61 | 187 | 1,7 | 3 + 5 | 7989945 |
| WPP-S-4 t | 4,0 | 36 | 150 | 35 | 78 | 77 | 227 | 3,7 | 3 + 6 | 7989946 |
| WPP-S-5 t | 5,0 | 37 | 174 | 40 | 95 | 93 | 267 | 7,2 | 3 + 8 | 7989947 |
| WPP-S-8 t | 8,0 | 49 | 208 | 48 | 100 | 102 | 310 | 9,5 | 3 + 10 | 7989948 |
