DELTA YELLOW Hebelzug

Sale!
DELTA YELLOW Hebelzug
115,17 € 127,97 € zzgl. MwSt. und Versandkosten
Artikelnummer: DY.0.0540751.5
  • Wartungsfreundliches Design. Bremse und Getriebe sind einfach zugänglich.
  • Getriebe geführt von hochwertigen Lagern.
  • Präzisionsgefertigte Wellen, Kettennuss und Zahnräder ermöglichen reibungslosen Betrieb.
  • Hochfestes Doppelgehäuse bietet Schutz vor Staub und Wasser.
  • Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen.
  • Ergonomischer Hebel mit Gummigriff.
  • Optimierte Lastkettenführung.
  • Kettenfreilaufschaltung.
  • Messpunkte am Trag- und Lasthaken.
  • Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung.

DELTA YELLOW Hebelzug - Datenblatt

PDF – 418,2 KB 1 Download

Technische Daten

Merkmal Wert
Haken Geschmiedete Stahlhaken mit Hakensicherung
Lastkette Verzinkte Lastkette nach EN 818-7-T
Einsatztemperatur -10°C - +60°C
ATEX Bereich nicht geeignet
DGUV/BGV Lasttyp Güter, darf nicht zum Heben von Personen verwendet werden
Überlastschutz Kein Überlastschutz
Bremse Selbstständige Sicherheits-Lastdruckbremse mit doppelten Bremsscheiben und Sperrklinken
Tragfähigkeit (t) Tragfähigkeit Lastkette Kettenstränge Testbelastung Kraftaufwand bei Volllast Hebeldrehungen für 1m Hub

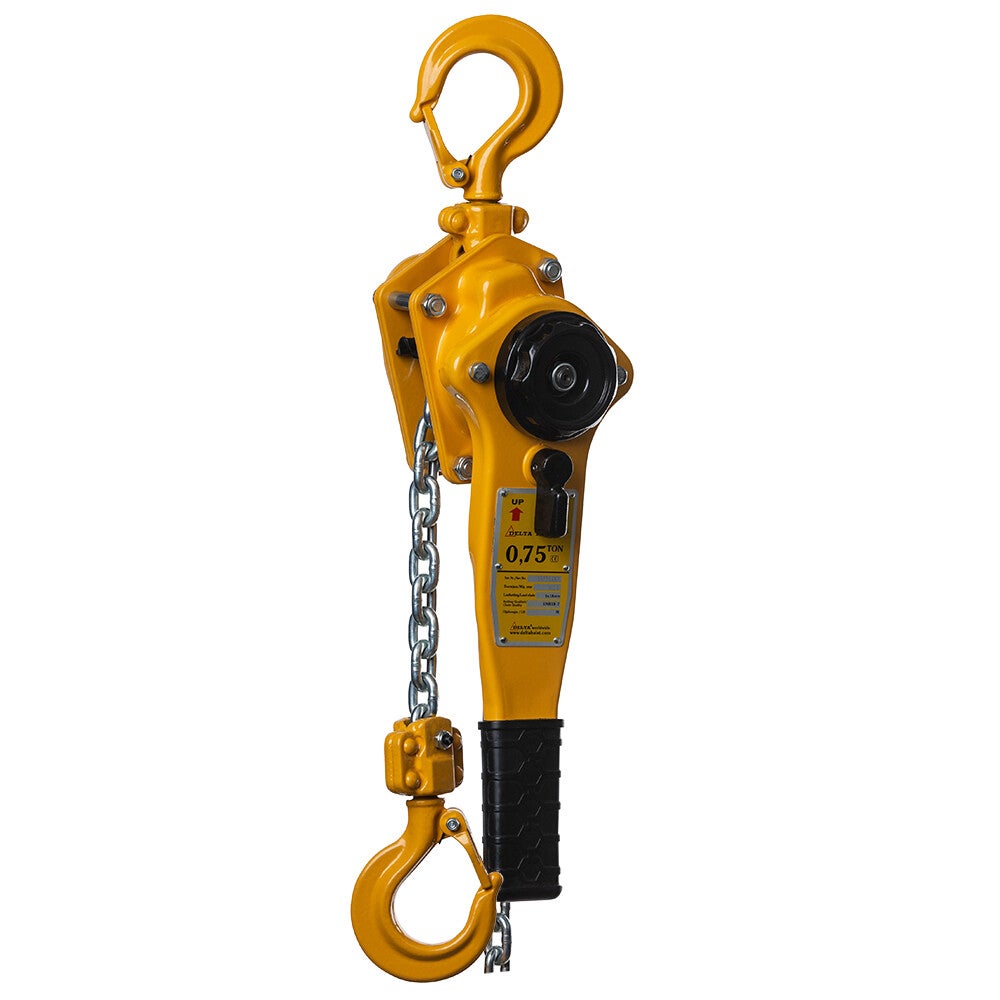

0,8 0.75 ton 6 x 18 Øxmm 1 9.2 kN 140 N 51
1,5 1.5 ton 8 x 24 Øxmm 1 18.4 kN 240 N 47

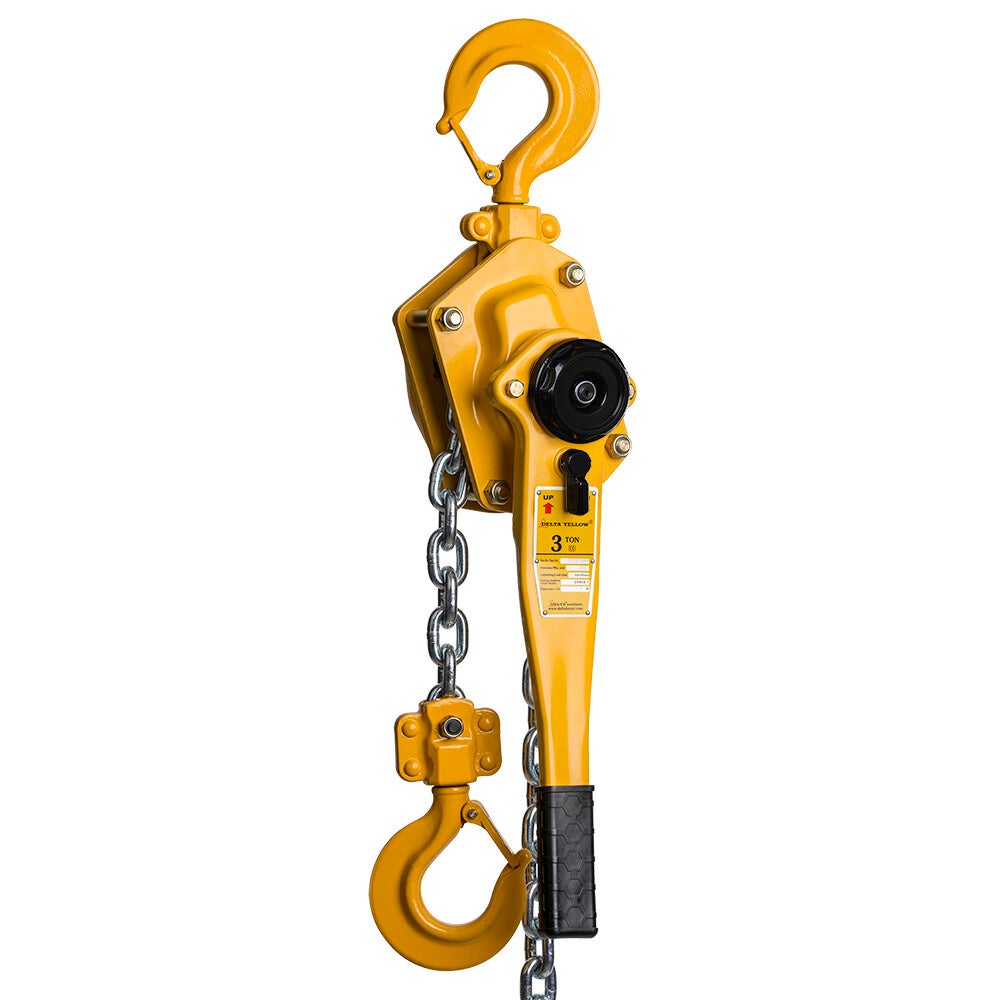

3,0 3 ton 10 x 30 Øxmm 1 36.8 kN 320 N 60
6,0 6 ton 10 x 30 Øxmm 2 73.5 kN 340 N 120

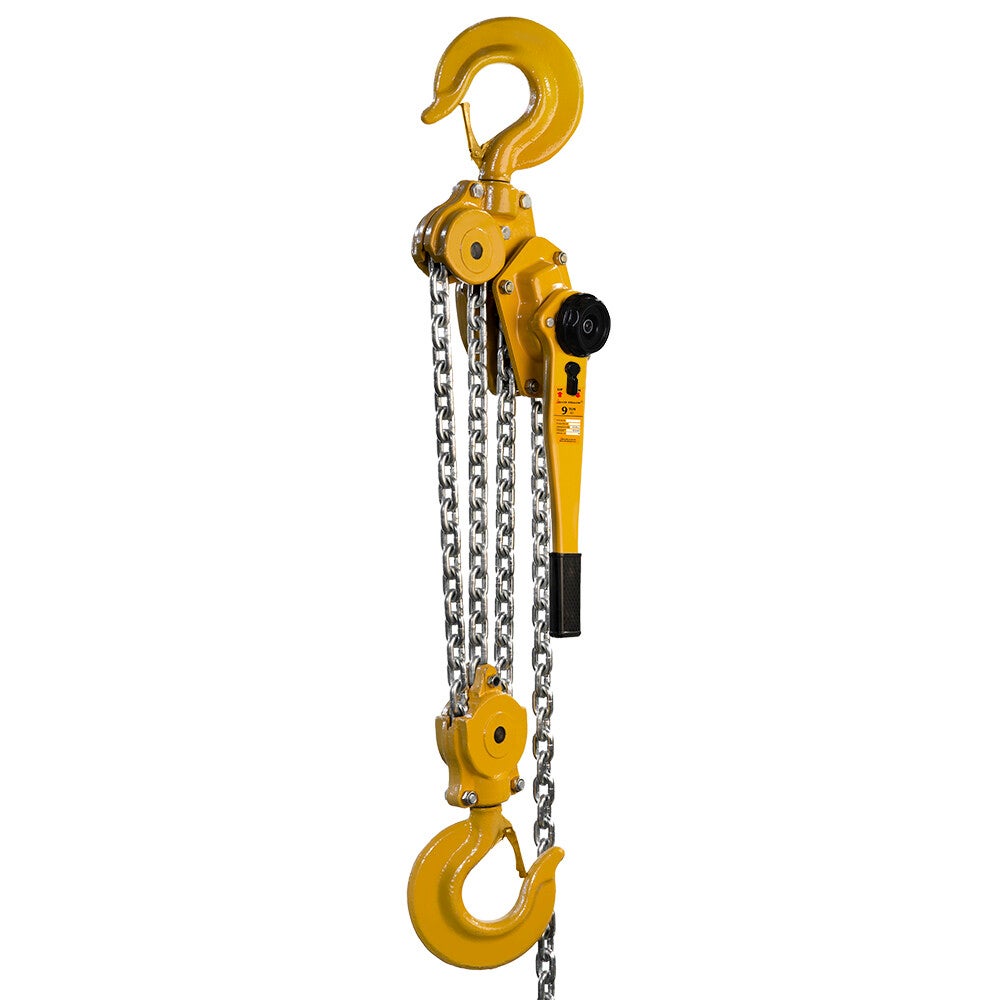

9,0 9 ton 10 x 30 Øxmm 3 110.3 kN 360 N 179

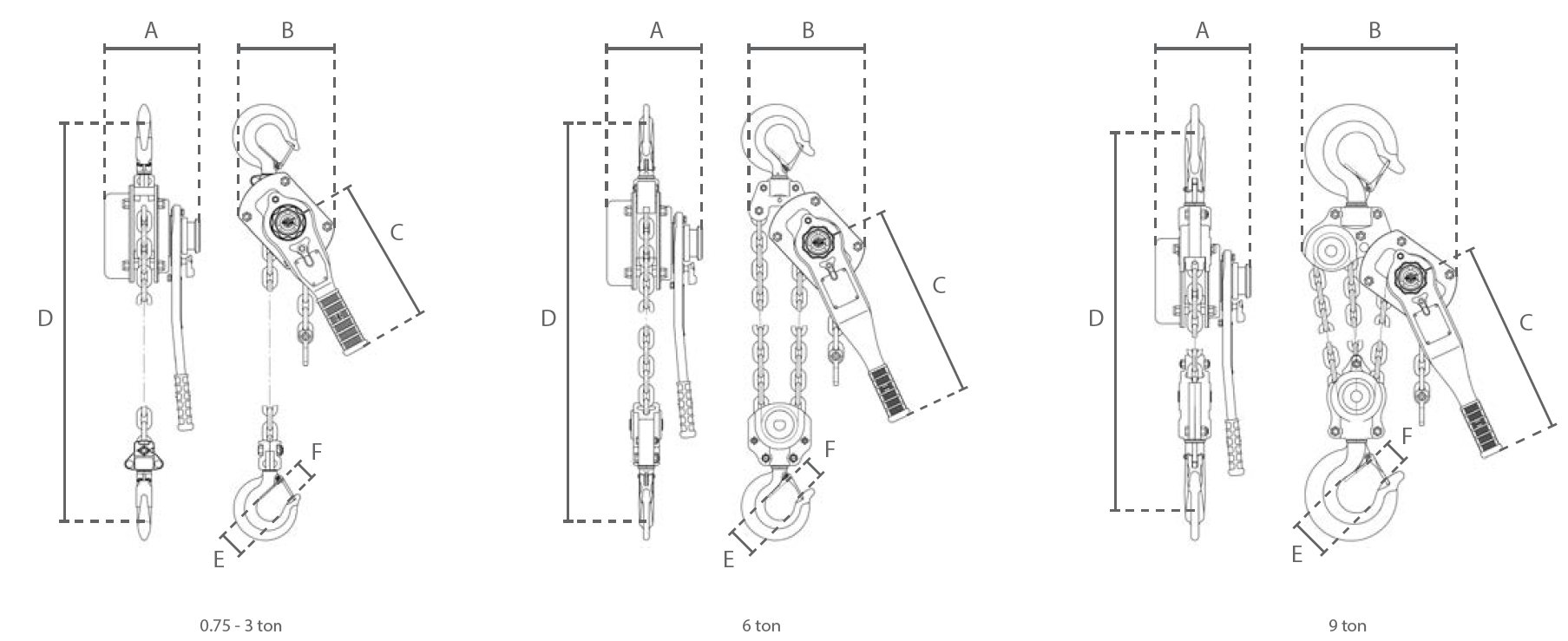

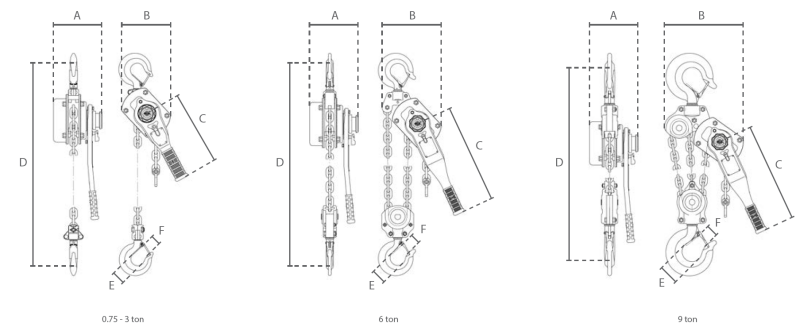

Abmessungen

Tragfähigkeit (t) A B C D E F
0,8 148 mm 135 mm 290 mm 320 mm 37 mm 26 mm
1,5 176 mm 162 mm 420 mm 380 mm 45 mm 33 mm
3,0 195 mm 211 mm 420 mm 480 mm 50 mm 38 mm
6,0 195 mm 254 mm 420 mm 620 mm 64 mm 48 mm
9,0 195 mm 319 mm 420 mm 700 mm 85 mm 50 mm

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
