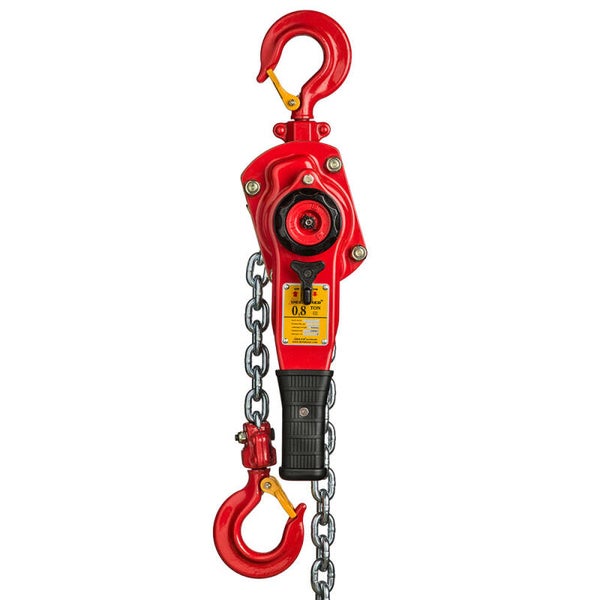

DELTA - RED Premium Hebelzug

Sale!
DELTA - RED Premium Hebelzug
109,00 € 147,03 € zzgl. MwSt. und Versandkosten
Artikelnummer: DR.0.0520800.OP
  • Wartungsfreundliches Design. Bremse und Getriebe sind einfach zugänglich.
  • Getriebe geführt von hochwertigen Lagern.
  • Präzisionsgefertigte Wellen, Kettennuss und Zahnräder ermöglichen reibungslosen Betrieb.
  • Hochfestes Doppelgehäuse bietet Schutz vor Staub und Wasser.
  • Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen.
  • Ergonomischer Hebel mit Gummigriff.
  • Optimierte Lastkettenführung.
  • Messpunkte am Trag- und Lasthaken.
  • Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung.
  • Premium Eigenschaften:
  • Verbesserte Kettenfreilaufschaltung (Handrad hervorziehen).
  • Keine minimale Belastung zum Aktivieren des Ratschenmechanismus erforderlich.
  • Verbesserte, korrosionsbeständige, geschlossene Zylinderrollenlager.
  • Der kompakte Hebel reduziert das Gewicht und ermöglicht den Betrieb in engem Platz.
  • Stahlguss-Handrad bietet verbesserte Leistung.

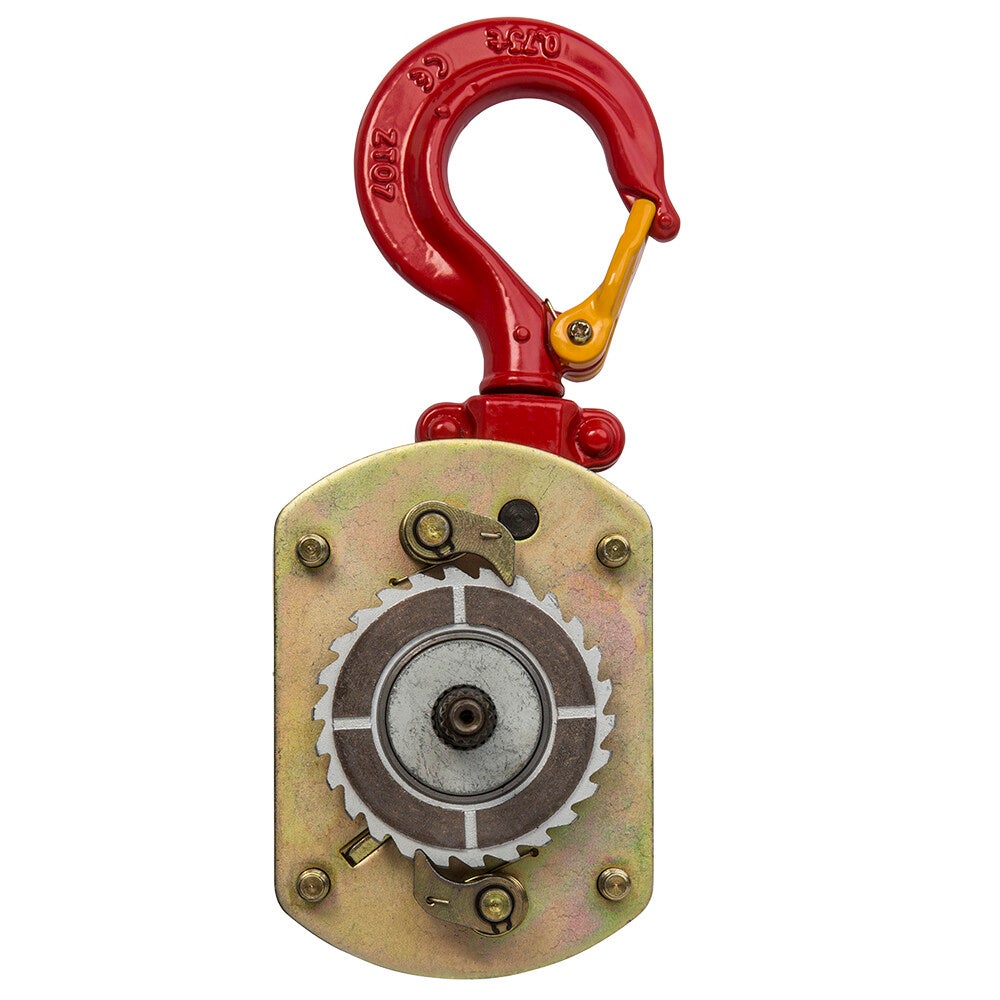

  • Extrem langlebige Bremsscheibe mit aufgesinterten Bremsbelägen.
  • Geschlossene "heavy-duty" Zylinderrollenlager.
  • Hochwertige gegossene Hakensicherungen.
  • Verbesserte Kettenfreilaufschaltung (Handrad hervorziehen).
  • Kompakter Hebel.
  • Keine minimale Belastung zum Aktivieren des Ratschenmechanismus erforderlich.
  • Griffiges Handrad.

DELTA RED Premium Hebelzug - Datenblatt

PDF – 1,3 MB 0 Downloads

Technische Daten

Merkmal Wert
Haken Geschmiedete Stahlhaken mit Hakensicherung
Lastkette Verzinkte Lastkette nach EN 818-7-T
Einsatztemperatur -10°C - +60°C
ATEX Bereich nicht geeignet
DGUV/BGV Lasttyp Güter, darf nicht zum Heben von Personen verwendet werden
Überlastschutz Ohne Überlastschutz
Bremse Selbstständige Sicherheits-Lastdruckbremse mit doppelten Sperrklinken. Extrem langlebige Bremsscheibe mit aufgesinterten Bremsbelägen.
Tragfähigkeit (t) Tragfähigkeit Lastkette Kettenstränge Testbelastung Kraftaufwand bei Volllast Hebeldrehungen für 1m Hub Hebeldrehungen für 1m Zug
0,8 0.8 ton 6 x 18 Øxmm 1 9.8 kN 180 N 54

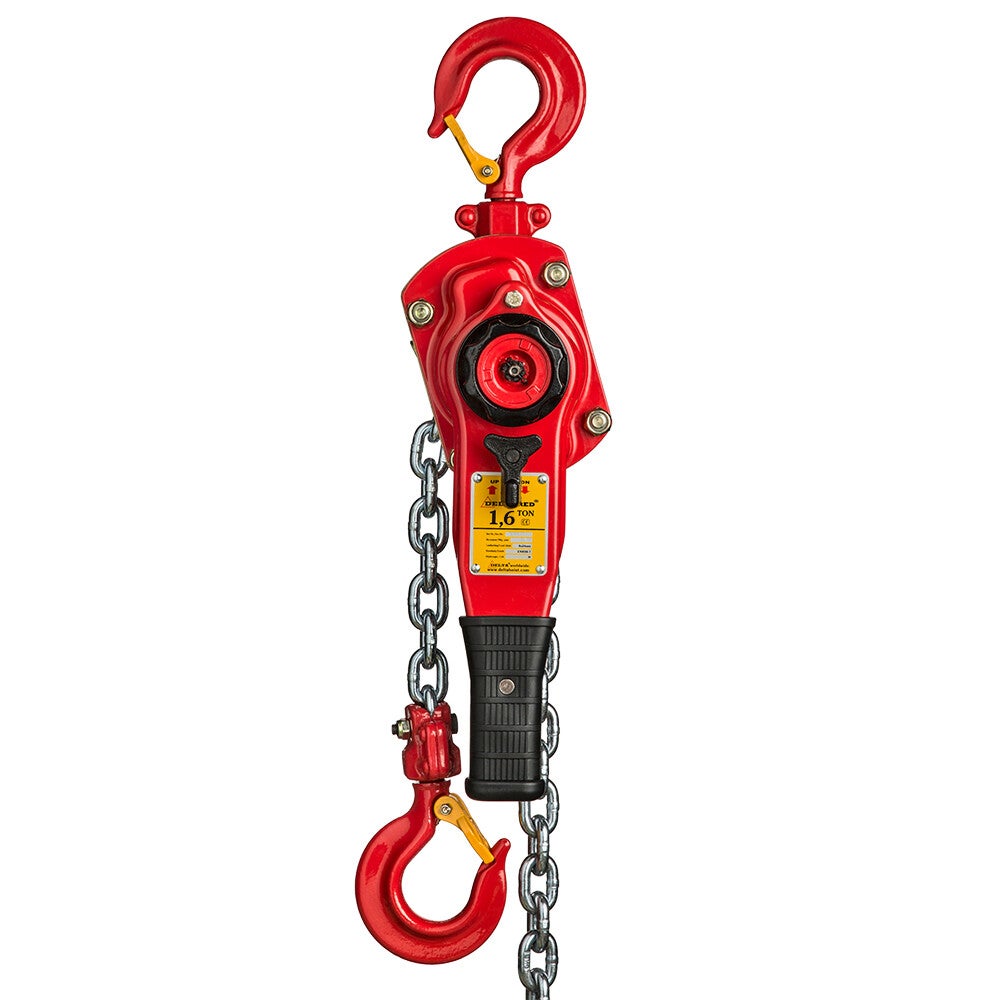

1,6 1.6 ton 8 x 24 Øxmm 1 19.6 kN 355 N 63

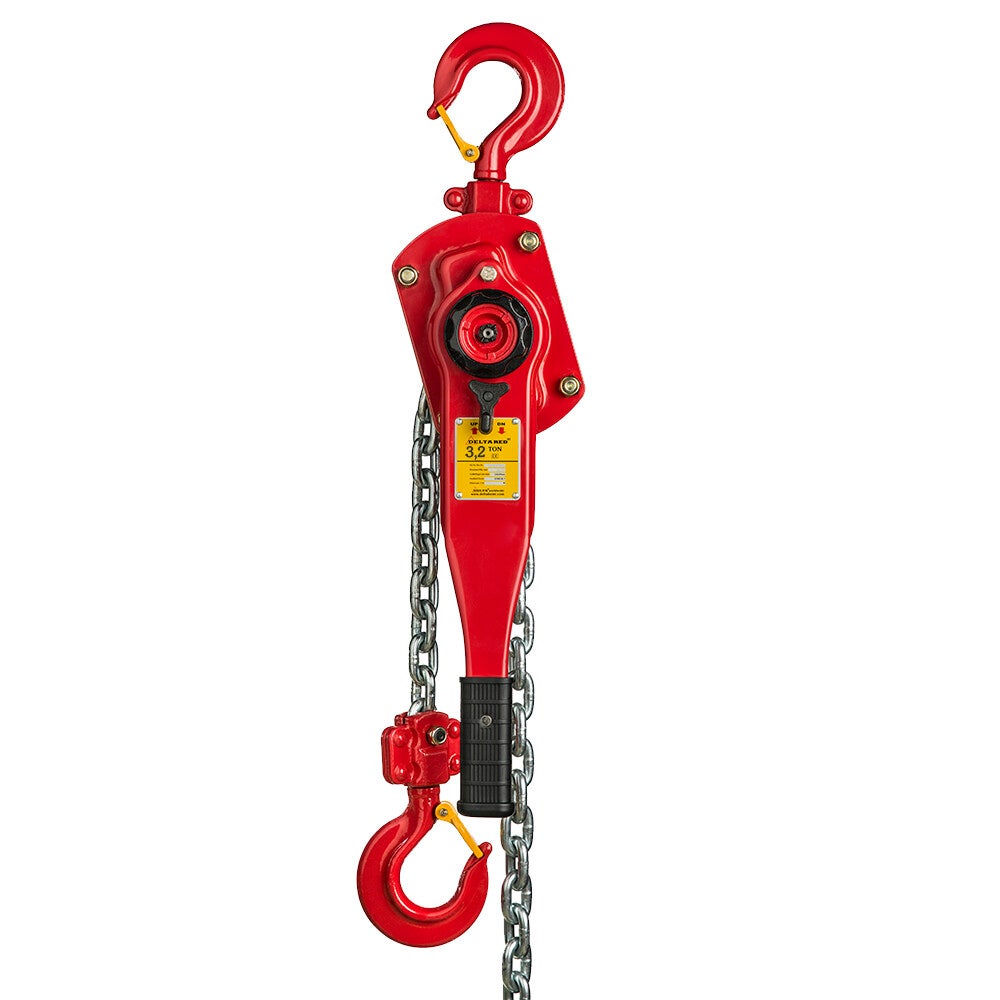

3,2 3.2 ton 10 x 30 Øxmm 1 39.2 kN 335 N 60

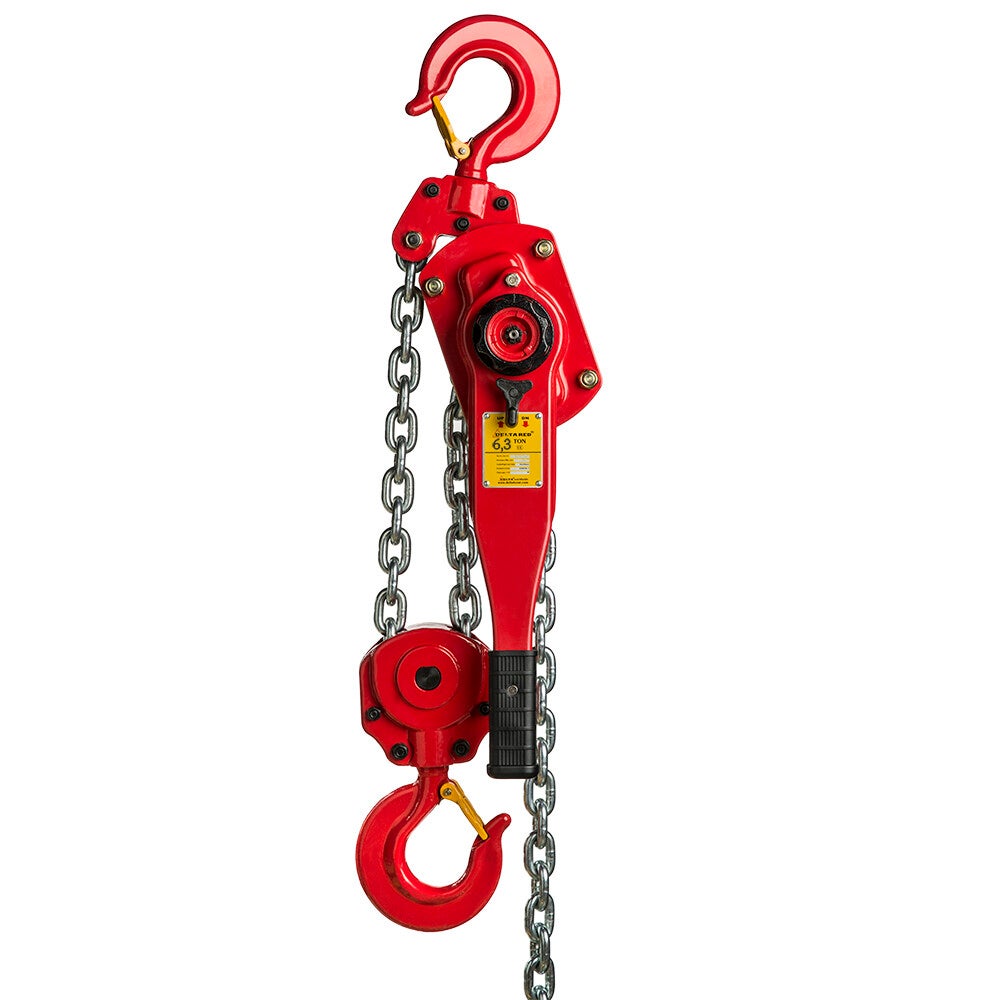

6,3 6.3 ton 10 x 30 Øxmm 2 77.2 kN 350 N 119

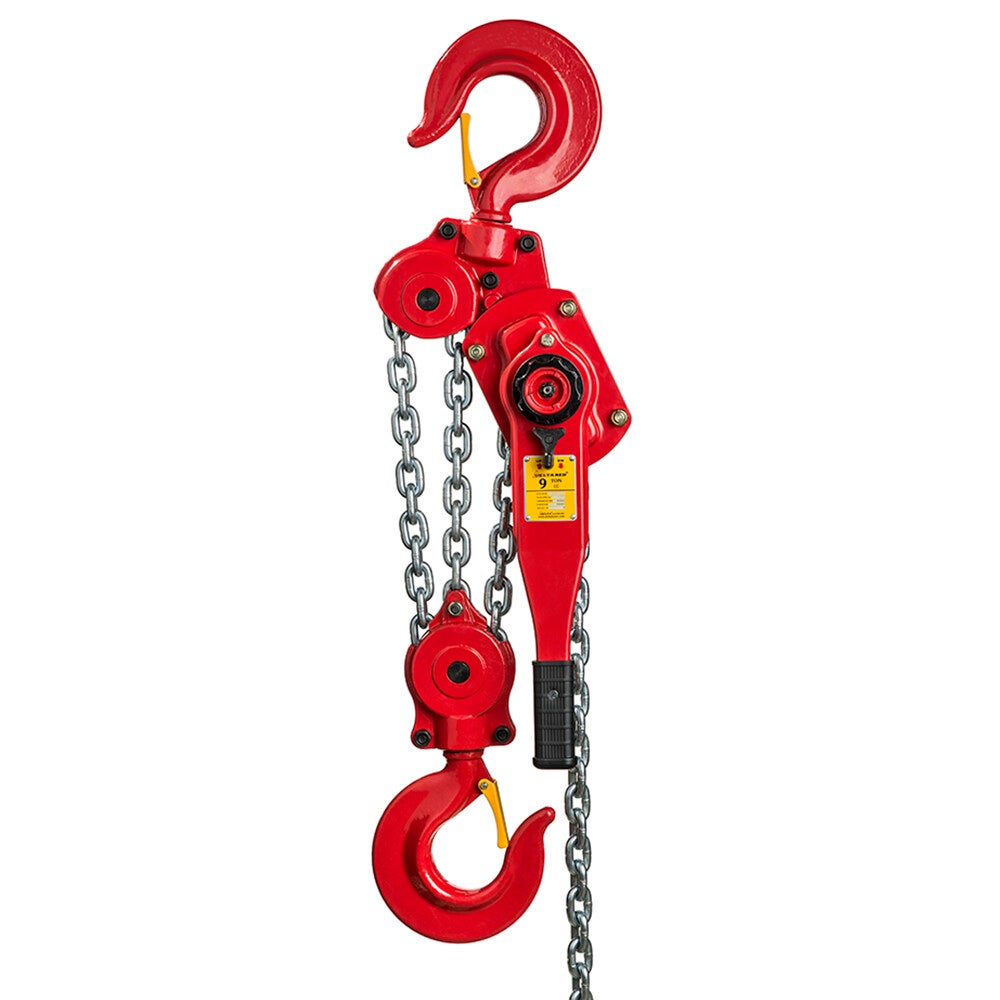

9,0 9 ton 10 x 30 Øxmm 3 110.3 kN 323 N 179

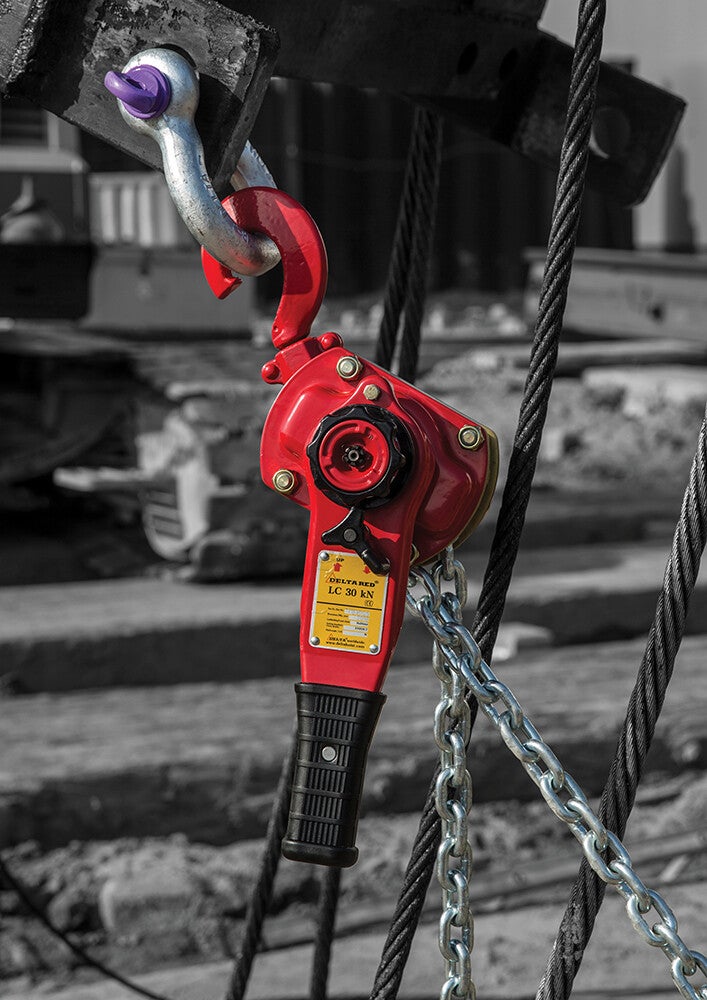

30,0 LC 30kN 8 x 24 Øxmm 1 63

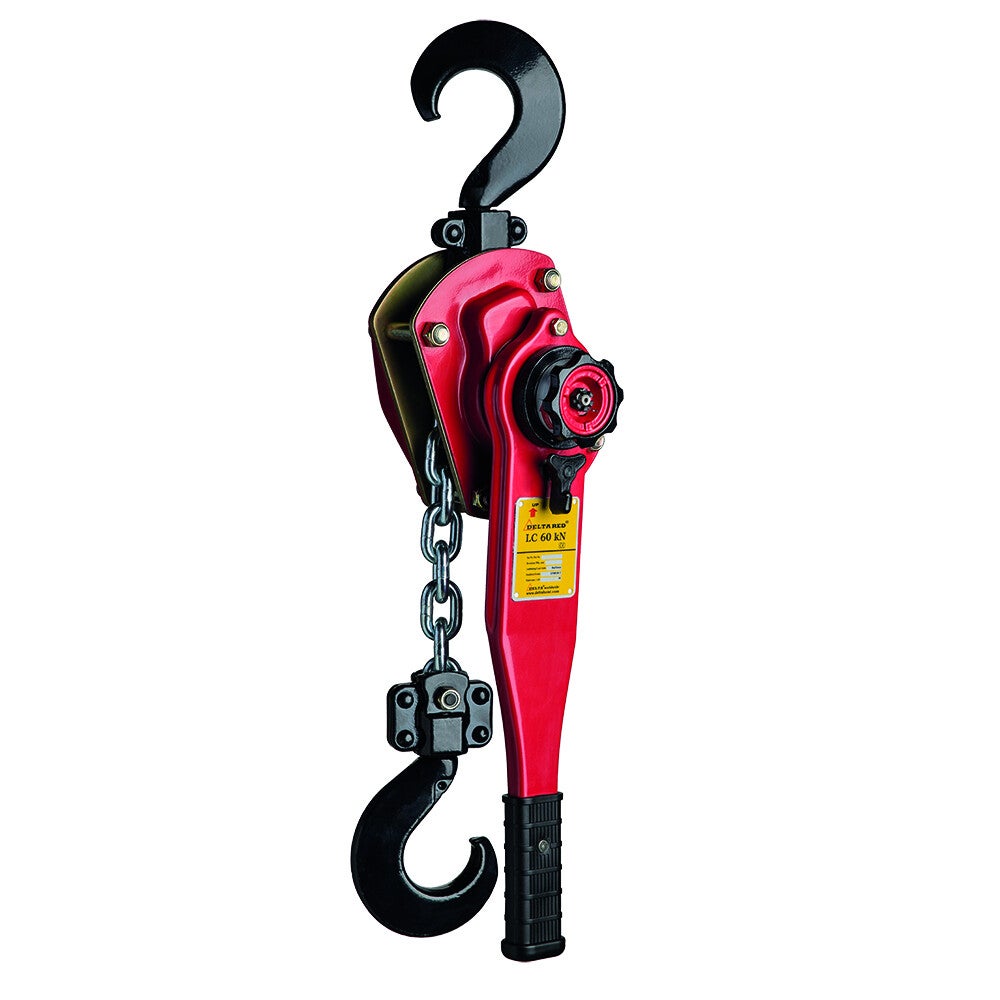

60,0 LC 60kN 10 x 30 Øxmm 1 60

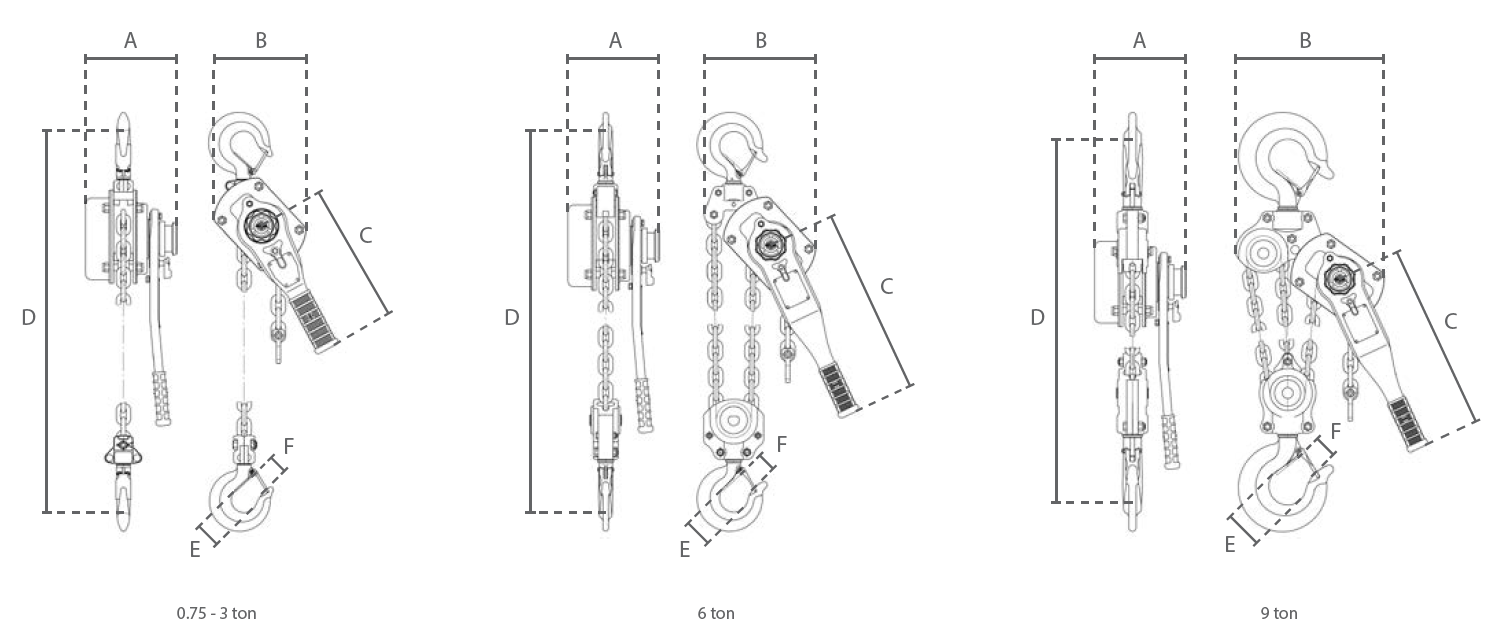

Abmessungen

Tragfähigkeit (t) A B C D E F
0,8 160 mm 133 mm 250 mm 320 mm 38 mm 26 mm
1,6 182 mm 157 mm 270 mm 365 mm 48 mm 29 mm
3,2 208 mm 210 mm 430 mm 490 mm 58 mm 39 mm
6,3 208 mm 253 mm 430 mm 583 mm 65 mm 43 mm
9,0 208 mm 338 mm 430 mm 830 mm 85 mm 58 mm
30,0 182 mm 157 mm 270 mm 365 mm 48 mm 29 mm
60,0 208 mm 210 mm 430 mm 490 mm 58 mm 39 mm

Angaben laut Herstellerdatenblatt. Technische Änderungen vorbehalten.
