JDT - MAXNORM Sonderaufhängekopf MSAVK 3/4
Sale!
Artikelnummer:
0322706000

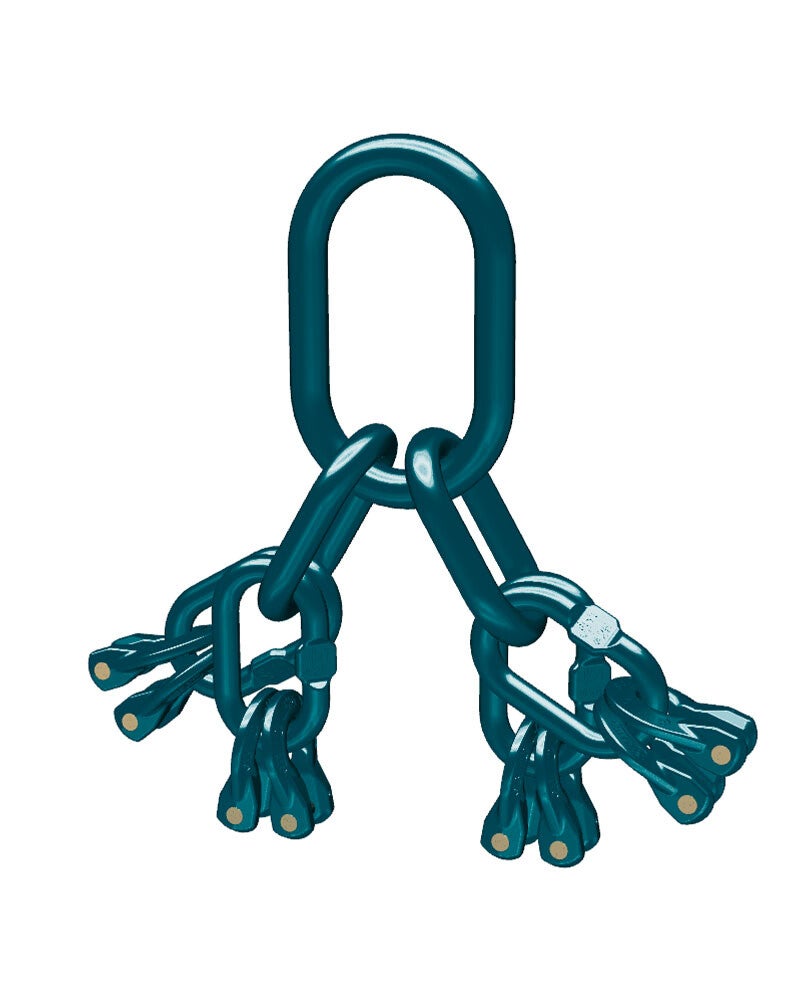

MAXNORM Sonderaufhängekopf der Güteklasse 12 für 3- und 4 strängige Anschlagketten .

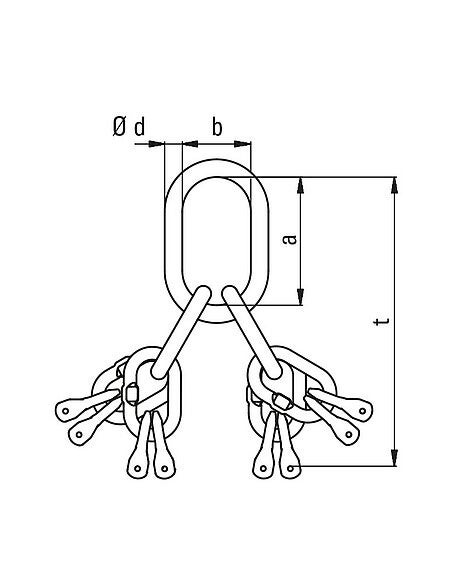

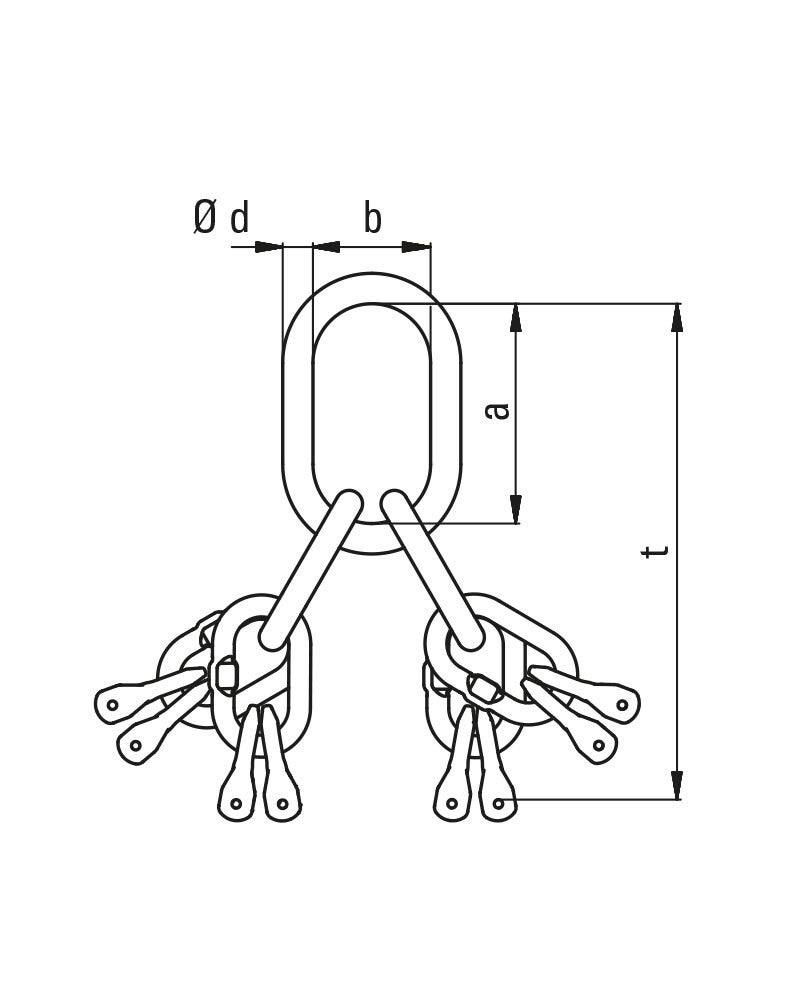

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| MSAVK 3/4 6 | 3,8 | 2,7 | 22 | 160 | 90 | 354 | 5,5 | 0322706000 |
| MSAVK 3/4 8 | 6,3 | 4,5 | 26 | 180 | 100 | 400 | 9,9 | 0322708000 |
| MSAVK 3/4 10 | 10,6 | 7,5 | 32 | 200 | 110 | 493 | 17,6 | 0322710000 |
| MSAVK 3/4 13 | 17,0 | 12,0 | 36 | 260 | 140 | 618 | 30,1 | 0322713000 |
| MSAVK 3/4 16 | 26,5 | 18,8 | 50 | 350 | 190 | 772 | 61,1 | 0322716000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
