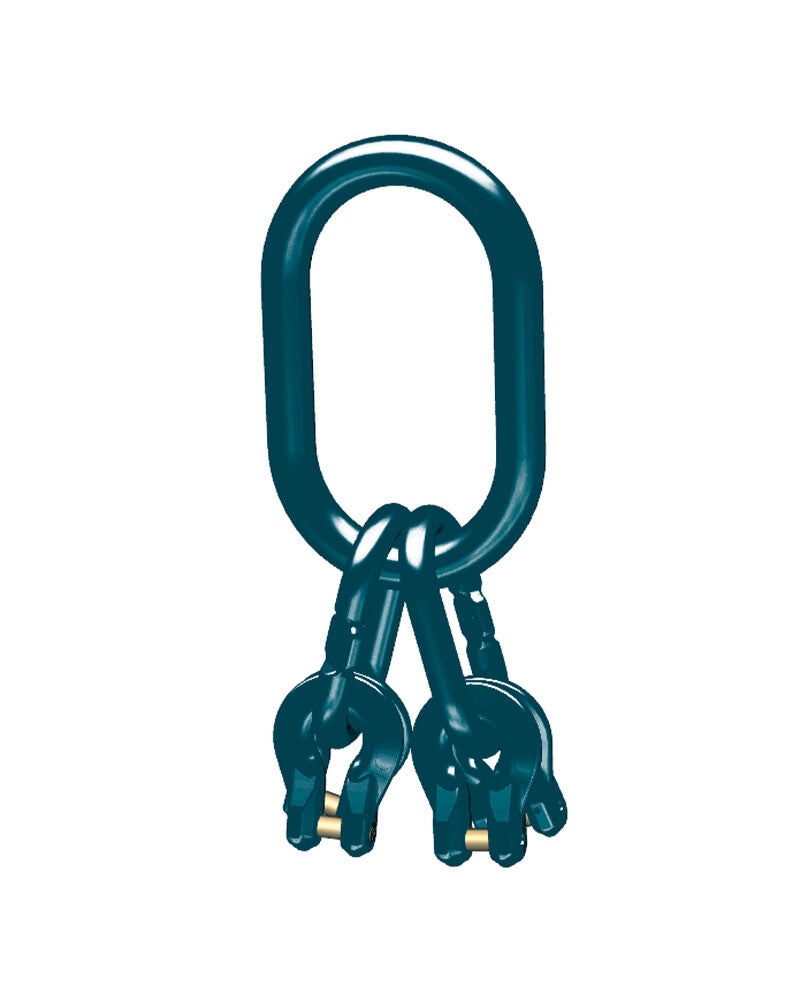

JDT - MAXNORM Aufhängekopf für Gabelverbinder MAGV 4
Sale!
Artikelnummer:
0322306000
MAXNORM 12 Aufhängeköpfe der Güteklasse 12 für 3- und 4-strängige Kettengehänge.
Die Oberfläche ist pulverbeschichtet in RAL 5020, ozeanblau.

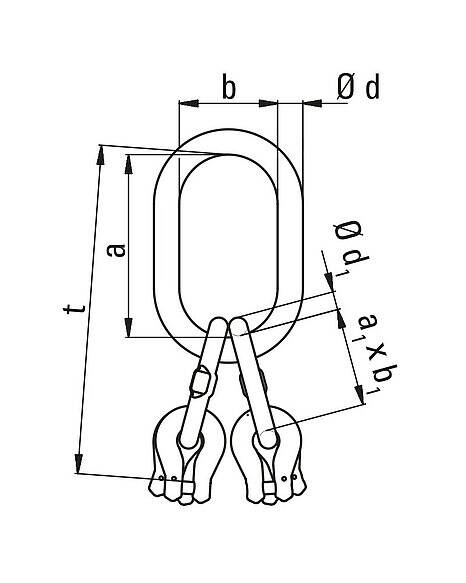

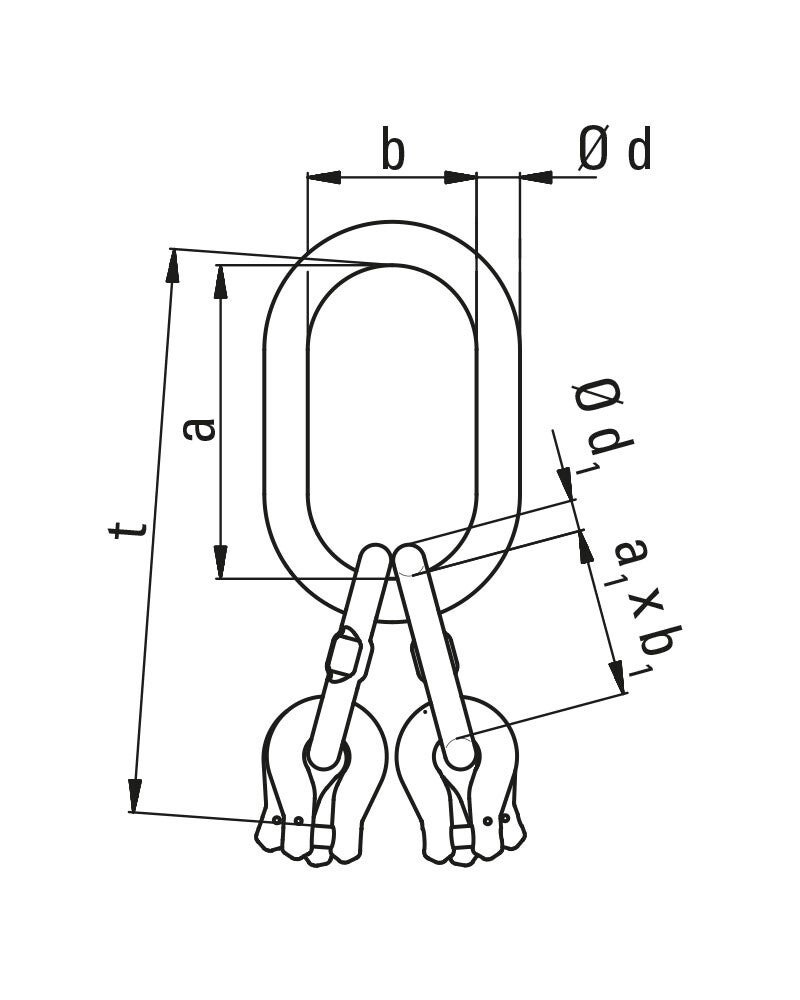

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød/d1 [mm] | a/a1 [mm] | b/b1 [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| MAGV 4-6 | 3,8 | 2,7 | 22 / 16 | 160 / 70 | 90 / 34 | 269 | 2,7 | 0322306000 |
| MAGV 4-8 | 6,3 | 4,5 | 26 / 18 | 180 / 85 | 100 / 40 | 315 | 5,2 | 0322308000 |
| MAGV 4-10 | 10,6 | 7,5 | 32 / 22 | 200 / 115 | 110 / 50 | 378 | 8,5 | 0322310000 |
| MAGV 4-13 | 17,0 | 12,0 | 36 / 26 | 260 / 140 | 140 / 65 | 478 | 15,1 | 0322313000 |
| MAGV 4-16 | 26,5 | 18,8 | 50 / 32 | 350 / 150 | 190 / 70 | 562 | 33,6 | 0322316000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
