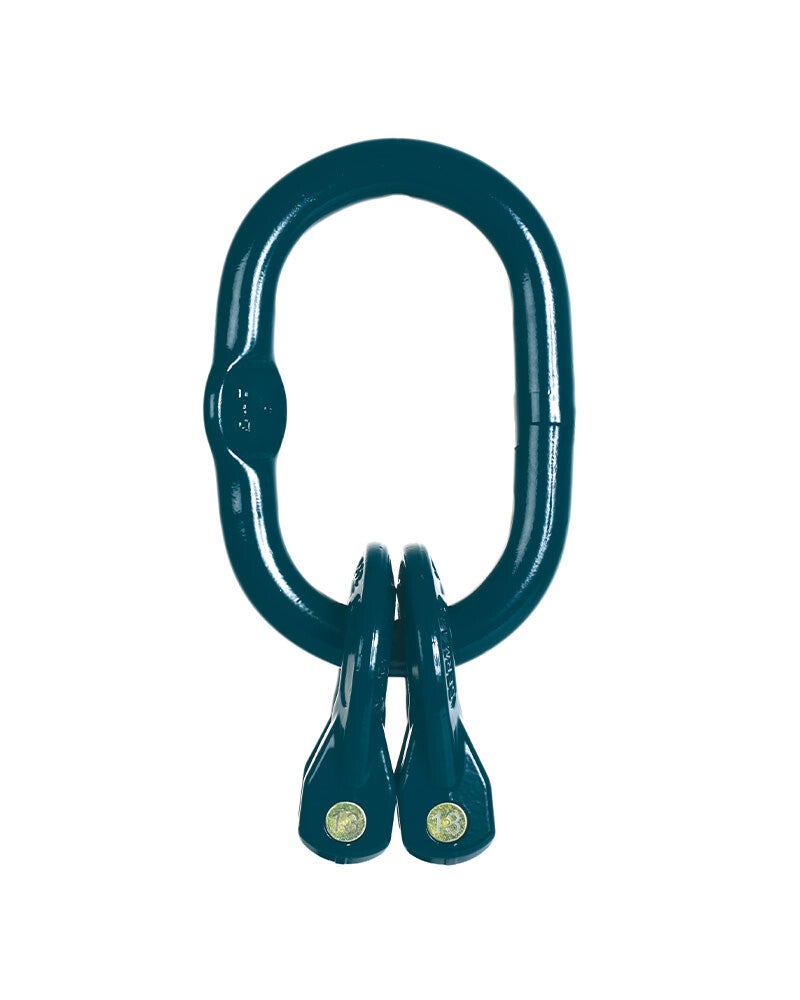

JDT - MAXNORM Aufhängekopf für Gabelverbinder MAGV 2
Sale!
Artikelnummer:
0322206000
MAXNORM Aufhängeköpfe für zweisträngige Kettengehänge.

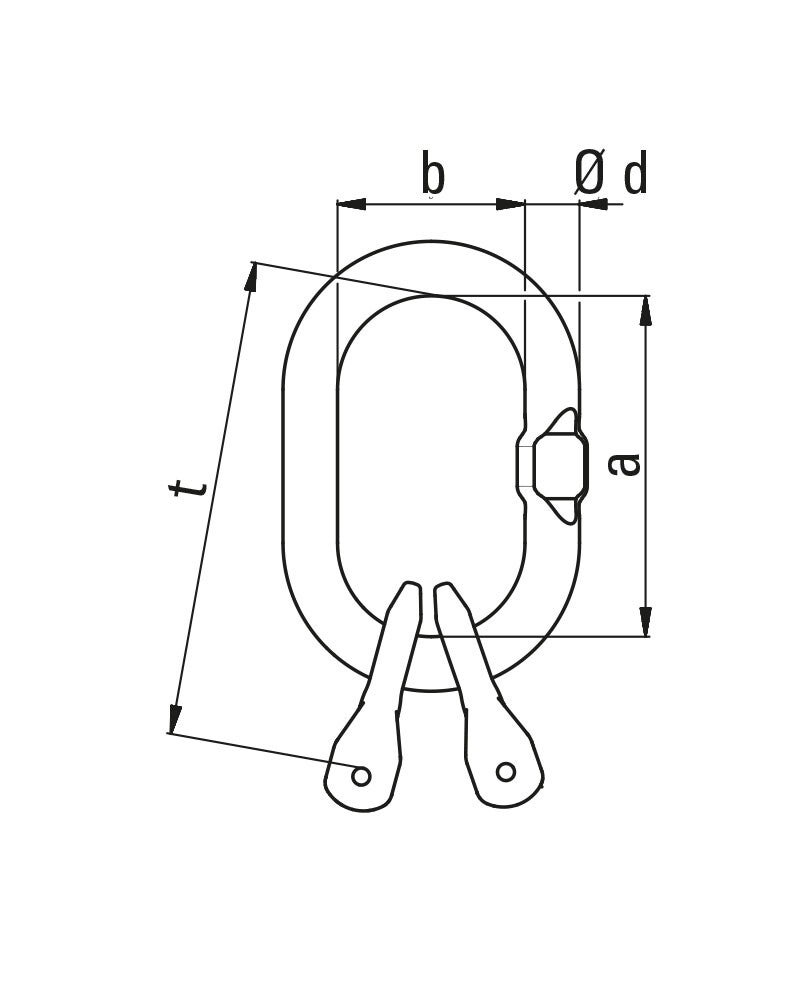

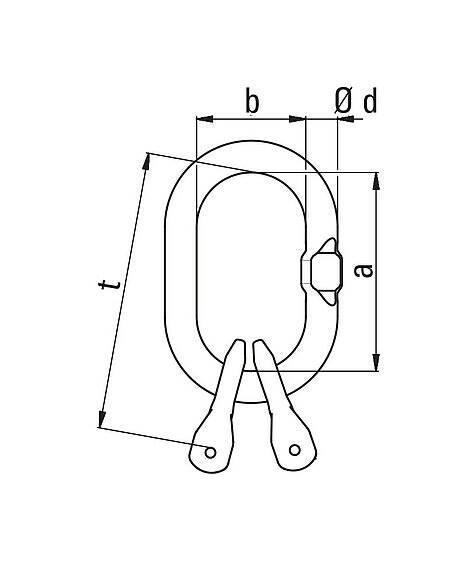

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| MAGV 2-6 | 2,5 | 1,8 | 18 | 135 | 75 | 174 | 1,2 | 0322206000 |
| MAGV 2-8 | 4,25 | 3,0 | 22 | 160 | 90 | 210 | 2,2 | 0322208000 |
| MAGV 2-10 | 7,1 | 5,0 | 26 | 180 | 100 | 243 | 3,5 | 0322210000 |
| MAGV 2-13 | 11,3 | 8,1 | 32 | 200 | 110 | 278 | 6,5 | 0322213000 |
| MAGV 2-16 | 17,7 | 12,5 | 36 | 260 | 140 | 362 | 11,4 | 0322216000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
