JDT - MAXNORM Aufhängekopf mit Gabelverbinder MAGV 1
Sale!
Artikelnummer:
0322106000

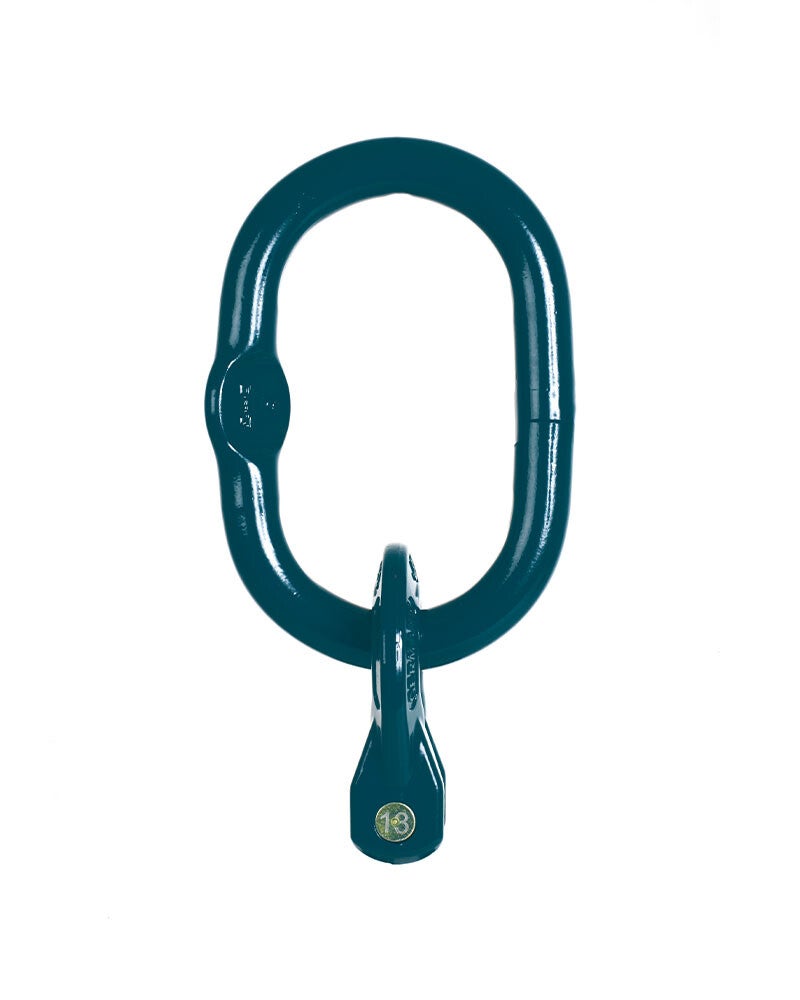

MAXNORM Aufhängeköpfe mit Gabelverbiner MAGV für einsträngige Kettengehänge.

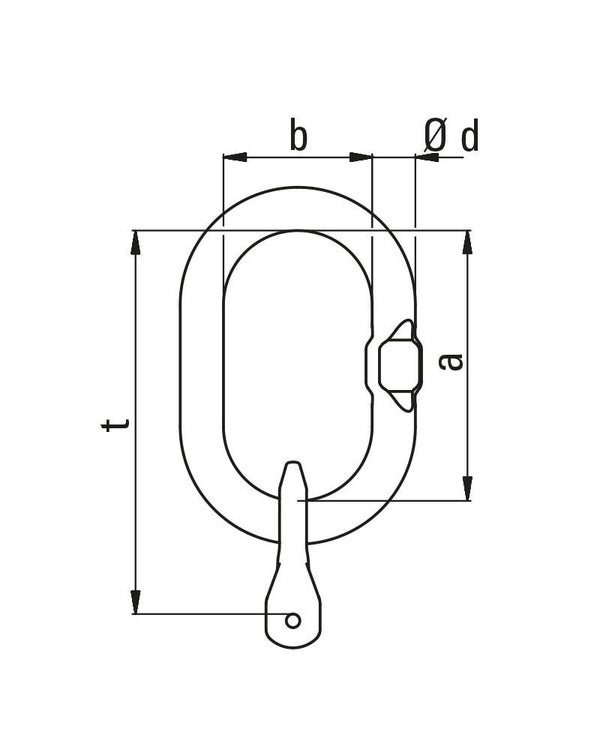

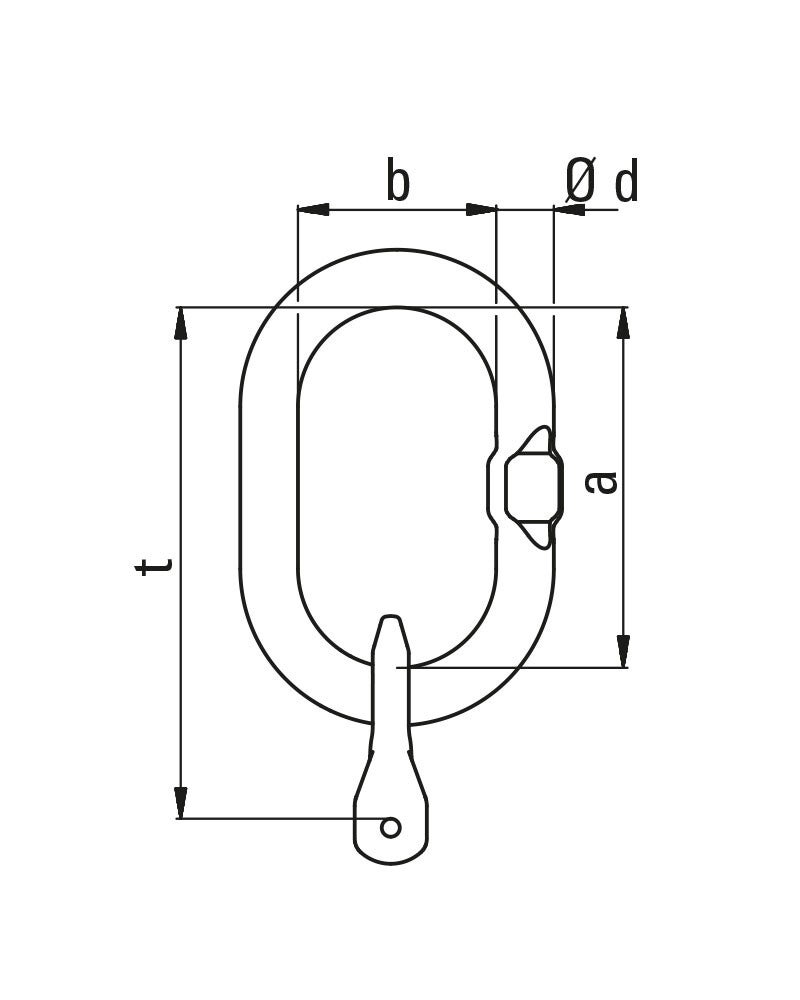

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | ød [mm] | a [mm] | b [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| MAGV 1-6 | 1,8 | 16 | 110 | 60 | 149 | 0,7 | 0322106000 |
| MAGV 1-8 | 3,0 | 18 | 135 | 75 | 185 | 1,3 | 0322108000 |
| MAGV 1-10 | 5,0 | 22 | 160 | 90 | 223 | 2,1 | 0322110000 |
| MAGV 1-13 | 8,1 | 26 | 180 | 100 | 258 | 3,7 | 0322113000 |
| MAGV 1-16 | 12,5 | 32 | 200 | 110 | 102 | 6,5 | 0322116000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
