JDT - MAXNORM B-Glied MB
Sale!
Artikelnummer:
0322516000

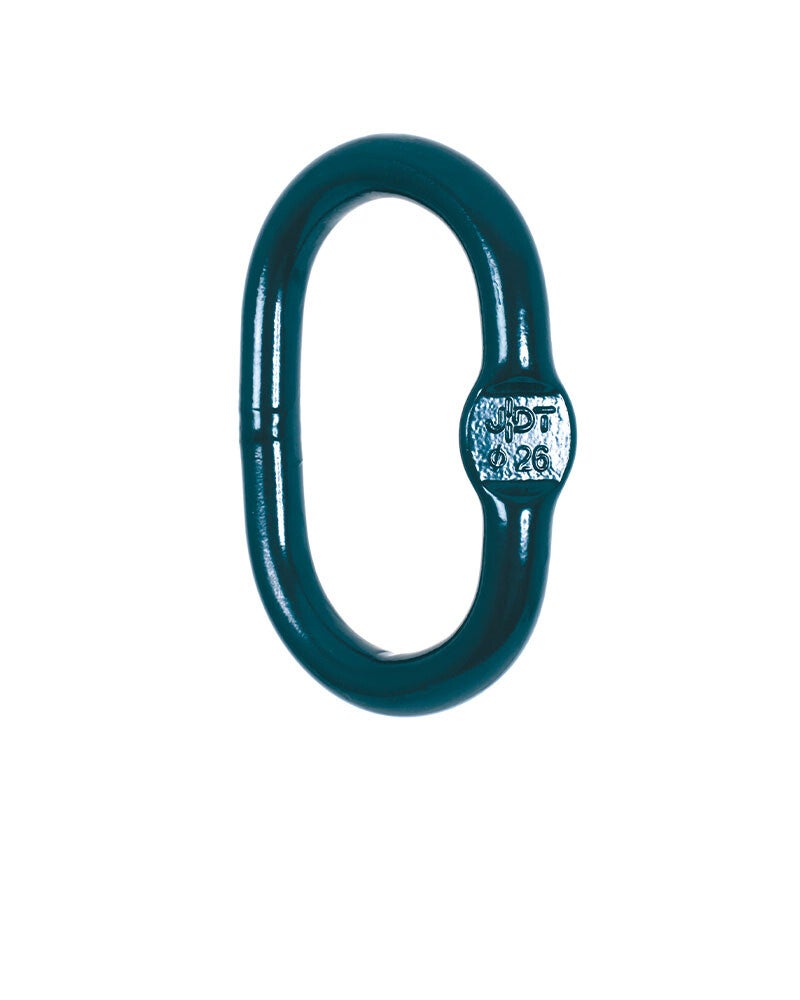

MAXNORM B-Glied der Güteklasse 12 in Anlehnung an EN 1677-4, DIN 5688-3.

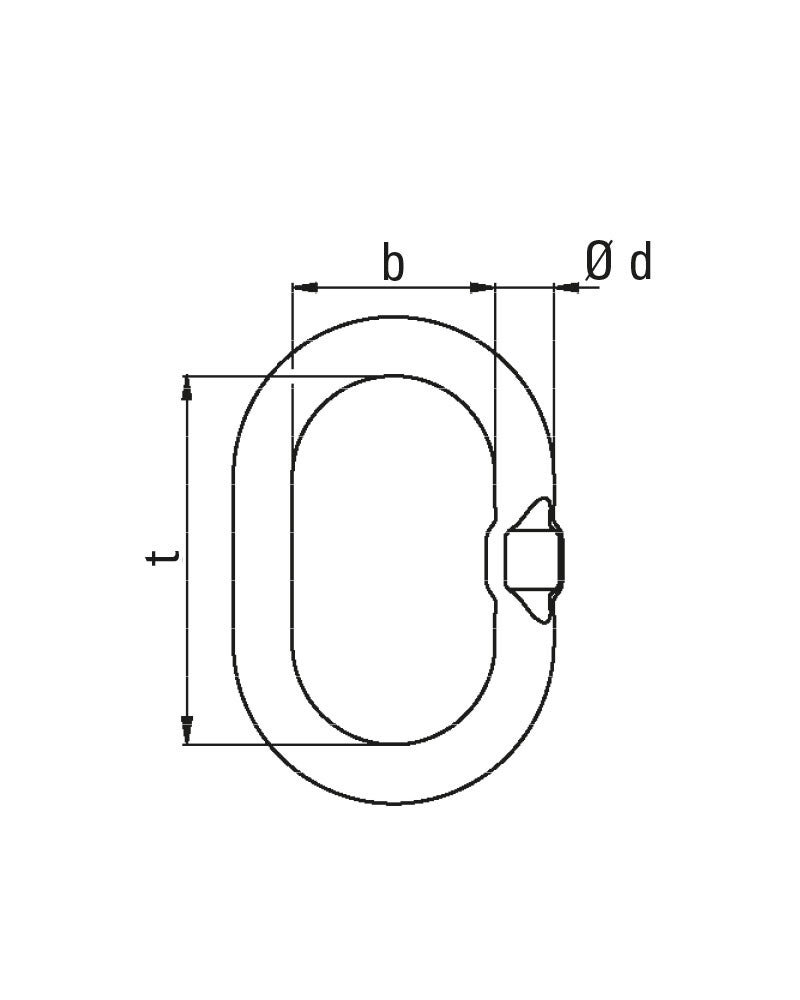

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | ød [mm] | a [mm] | b [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|
| MB 16 | 2,5 | 16 | 70 | 34 | 0,3 | 0322516000 |
| MB 18 | 4,25 | 18 | 85 | 40 | 0,6 | 0322518000 |
| MB 22 | 7,1 | 22 | 115 | 50 | 1,1 | 0322522000 |
| MB 26 | 11,3 | 26 | 140 | 65 | 1,9 | 0322526000 |
| MB 32 | 17,0 | 32 | 150 | 70 | 2,9 | 0322532000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
