JDT - MAXNORM Aufhängeglied MA 4
Sale!
Artikelnummer:
0322606000

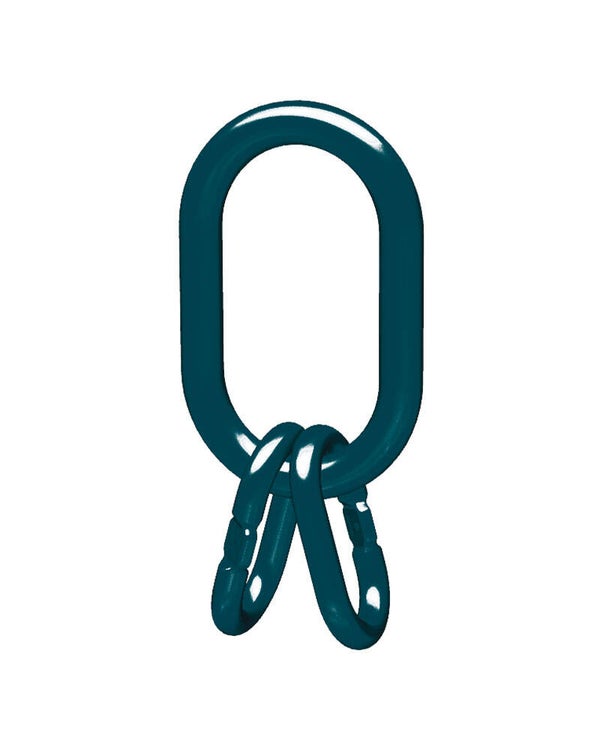

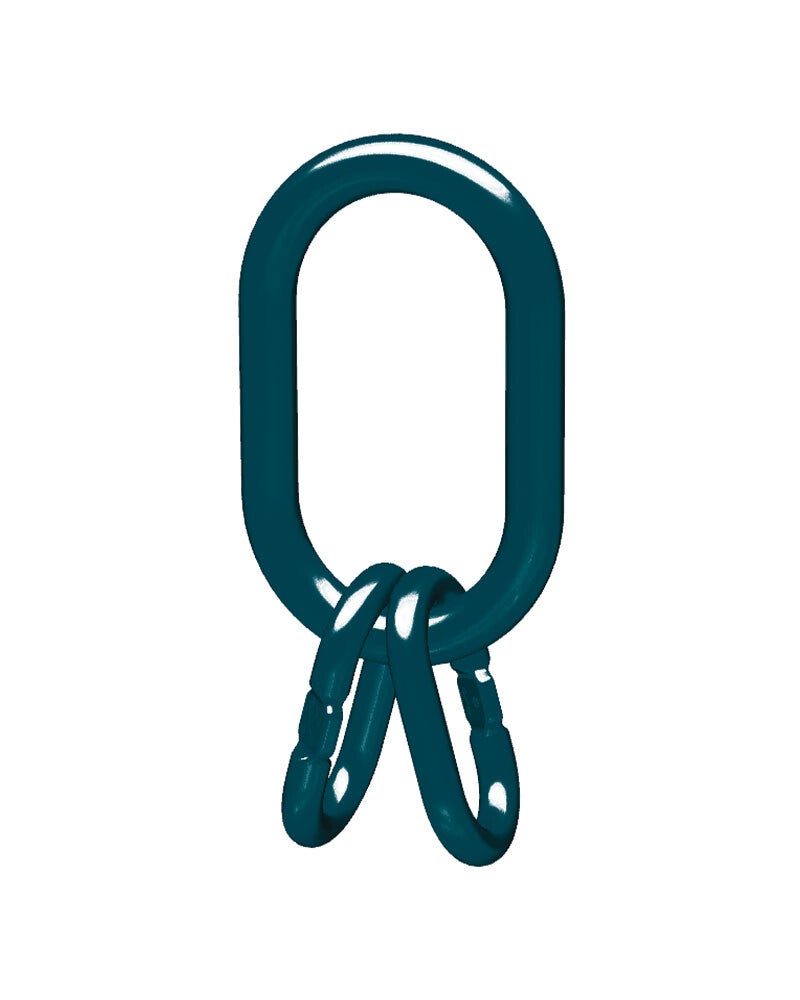

MAXNORM Aufhängeglied MA der Güteklasse 12 in Anlehnung an EN 1677-4, DIN 5688-3 für 3 und 4-strängige Kettengehänge.
Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [t] | ød/d1 [mm] | a/a1 [mm] | b/b1 [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| MA 4-6 | 3,8 | 2,7 | 22 / 16 | 160 / 70 | 90 / 34 | 230 | 2,1 | 0322606000 |
| MA 4-8 | 6,3 | 4,5 | 26 / 18 | 180 / 85 | 100 / 40 | 265 | 3,6 | 0322608000 |
| MA 4-10 | 10,6 | 7,5 | 32 / 22 | 200 / 115 | 110 / 50 | 315 | 6,1 | 0322610000 |
| MA 4-13 | 17,0 | 12,0 | 36 / 26 | 260 / 140 | 140 / 65 | 400 | 10,0 | 0322613000 |
| MA 4-16 | 26,5 | 18,8 | 32 / 50 | 350 / 150 | 190 / 70 | 460 | 23,2 | 0322616000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
