JDT - MAXNORM Aufhängeglied MA 2
Sale!
Artikelnummer:
0322422000

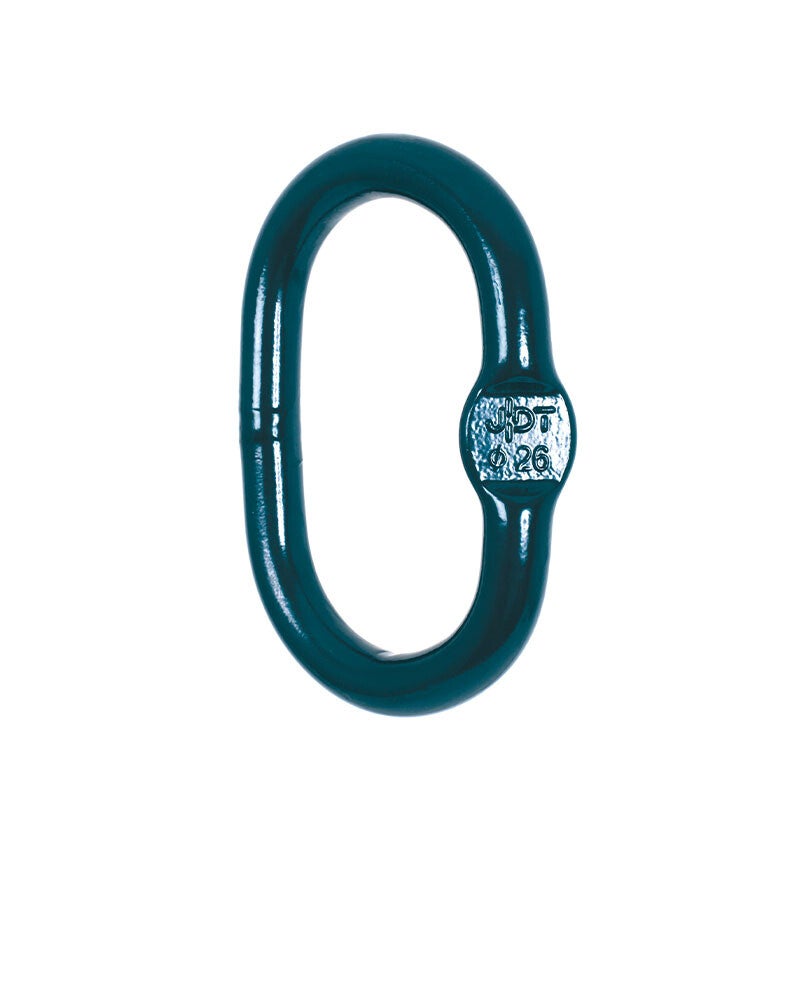

MAXNORM Aufhängeglied MA der Güteklasse 12 in Anlehnung an EN 1677-4, DIN 5688-3 für 2-strängige Kettengehänge.

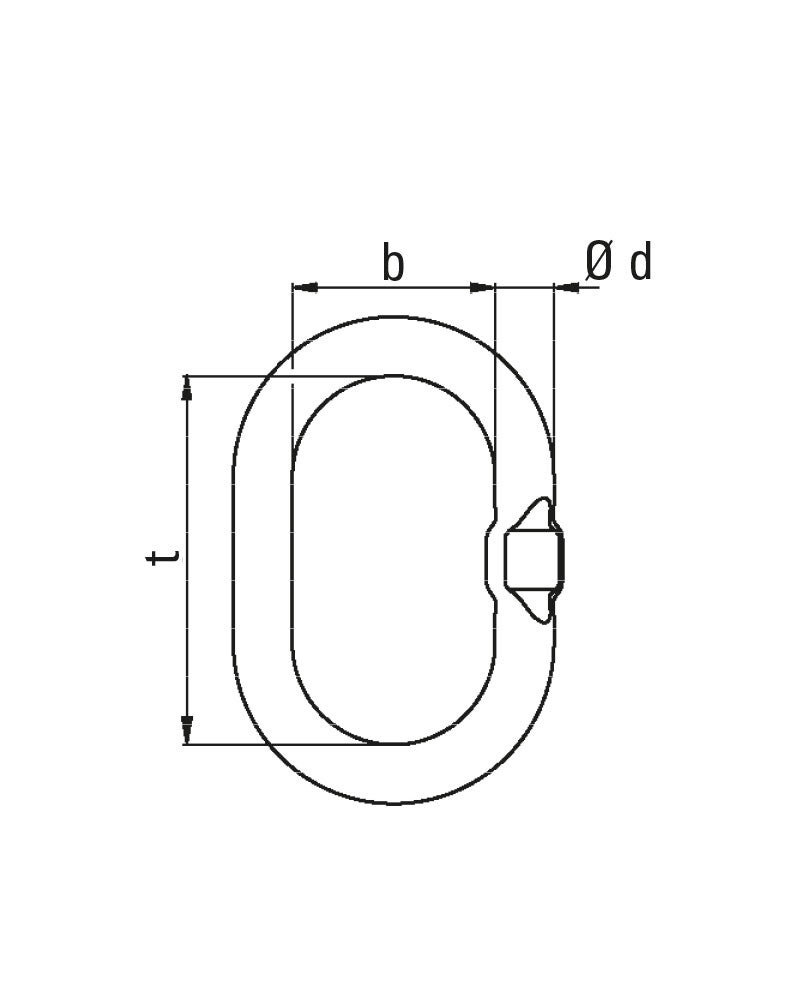

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit 0°-45° [t] | Tragfähigkeit 45°-60° [mm] | Ød [mm] | a [mm] | b [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| MA 2-8 | 4,25 | 3,0 | 22 | 160 | 90 | 1,5 | 0322422000 |
| MA 2-10 | 7,1 | 5,0 | 26 | 180 | 100 | 2,4 | 0322426000 |
| MA 2-13 | 11,3 | 8,1 | 32 | 200 | 110 | 3,9 | 0322432000 |
| MA 2-16 | 17,7 | 12,5 | 36 | 260 | 140 | 6,2 | 0322436000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
