JDT - MAXNORM Aufhängeglied MA 1
Sale!
Artikelnummer:
0322416000

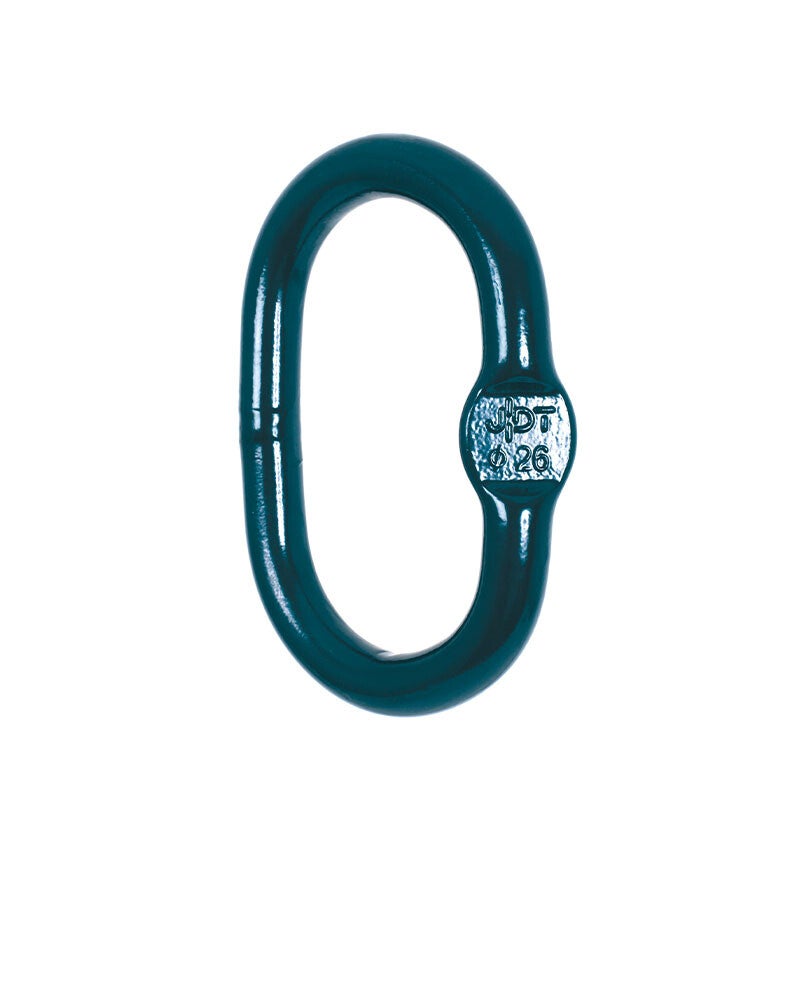

MAXNORM Aufhängeglied MA der Güteklasse 12 in Anlehnung an EN 1677-4, DIN 5688-3 für 1-strängige Kettengehänge.

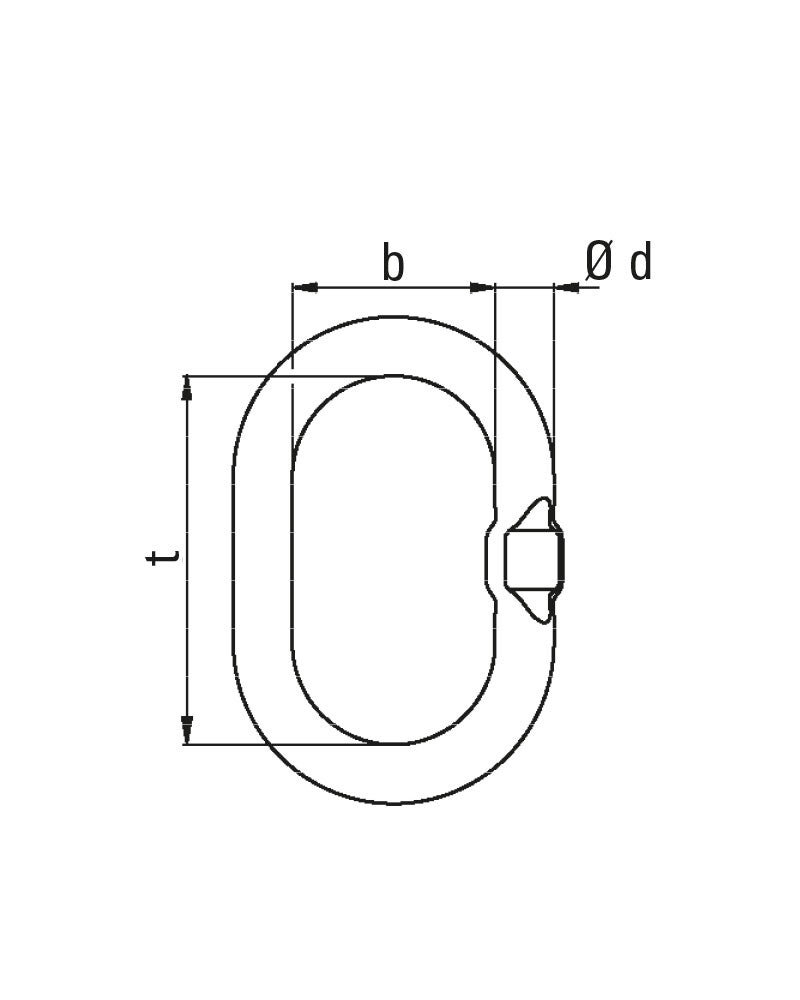

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | ød [mm] | a [mm] | b [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|
| MA 1-6 | 1,8 | 16 | 110 | 60 | 0,5 | 0322416000 |
| MA 1-8 | 3,0 | 18 | 135 | 75 | 0,9 | 0322418000 |
| MA 1-10 | 5,0 | 22 | 160 | 90 | 1,5 | 0322422000 |
| MA 1-13 | 8,1 | 26 | 180 | 100 | 2,4 | 0322426000 |
| MA 1-16 | 12,5 | 32 | 200 | 110 | 3,5 | 0322432000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
