JDT - MAXNORM Verkürzungshaken mit Gabelverbinder MVH ohne Falle
Sale!
Artikelnummer:
0373106100

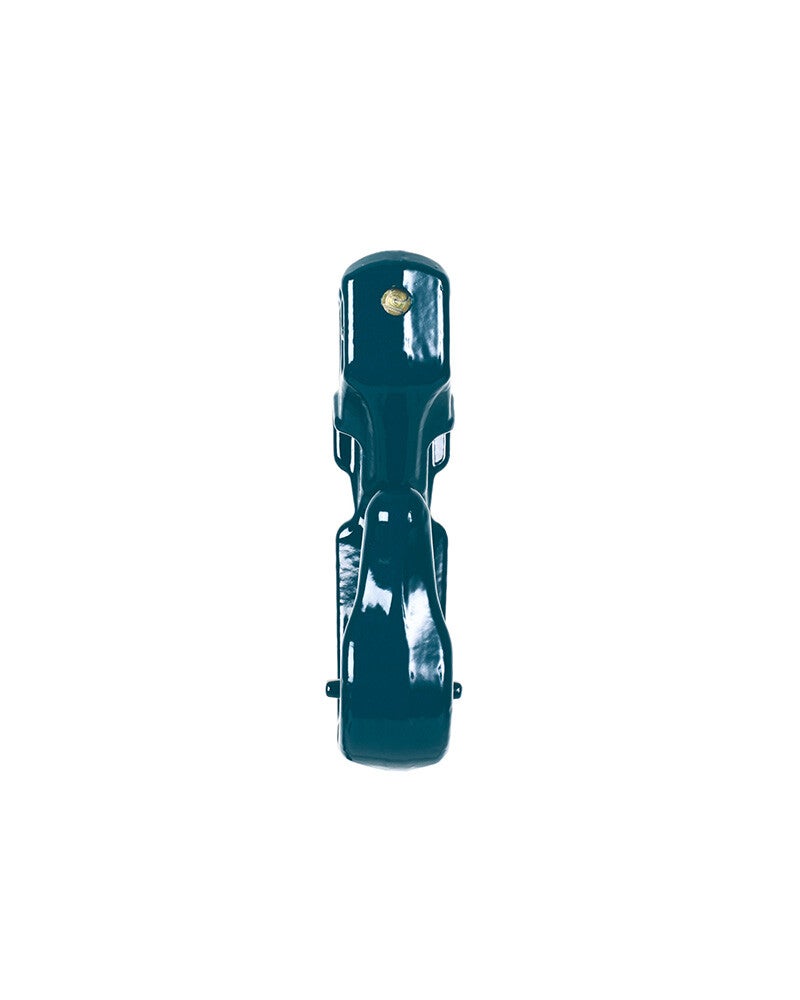

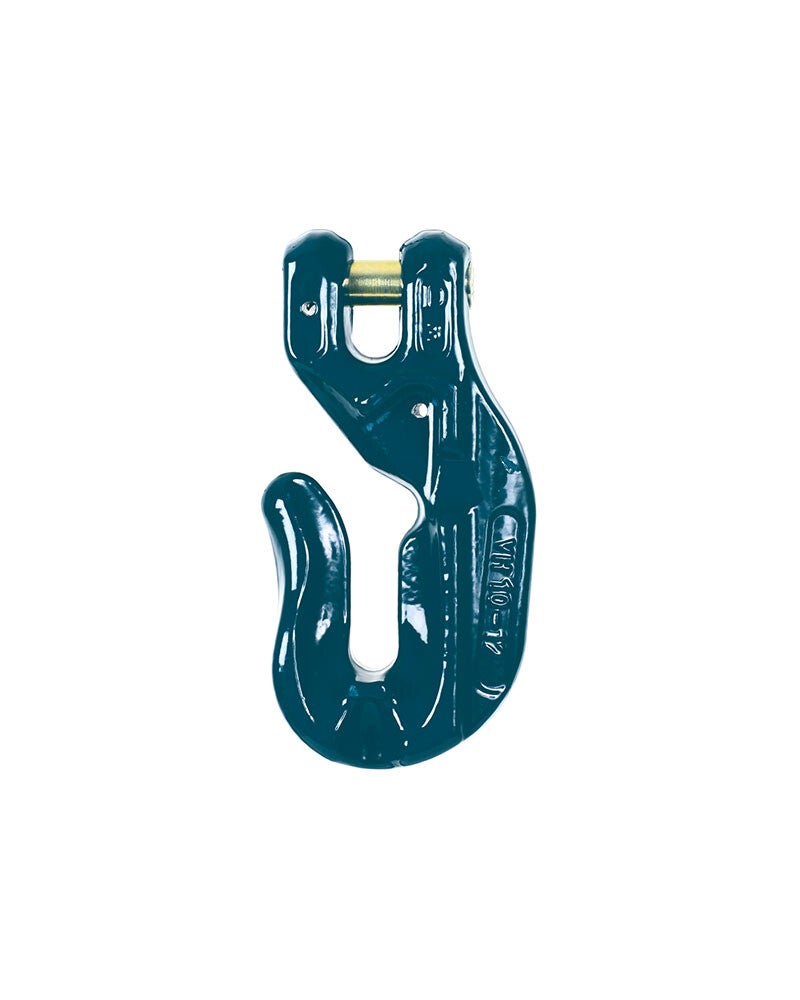

MAXNORM Verkürzungshaken ohne Falle MVH nach DIN 5692.
Mit Bolzen und Spannhülse vormontiert.

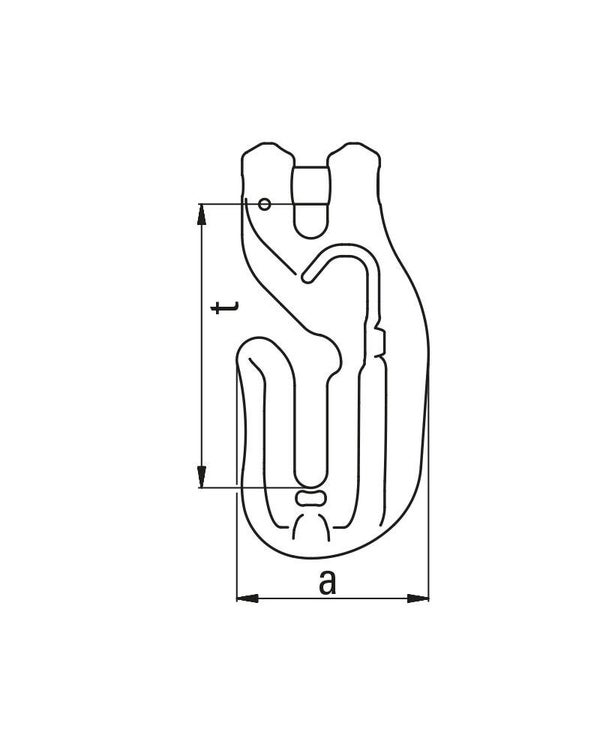

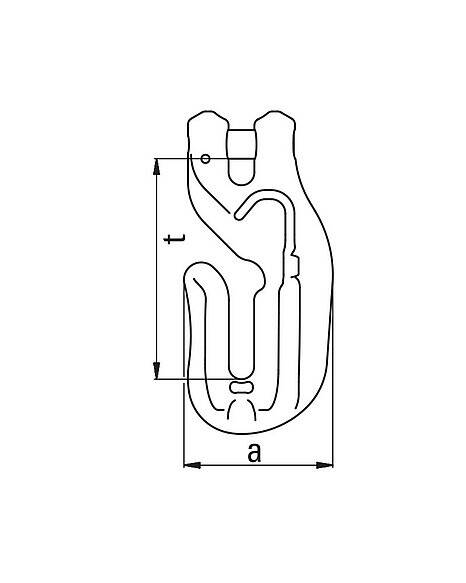

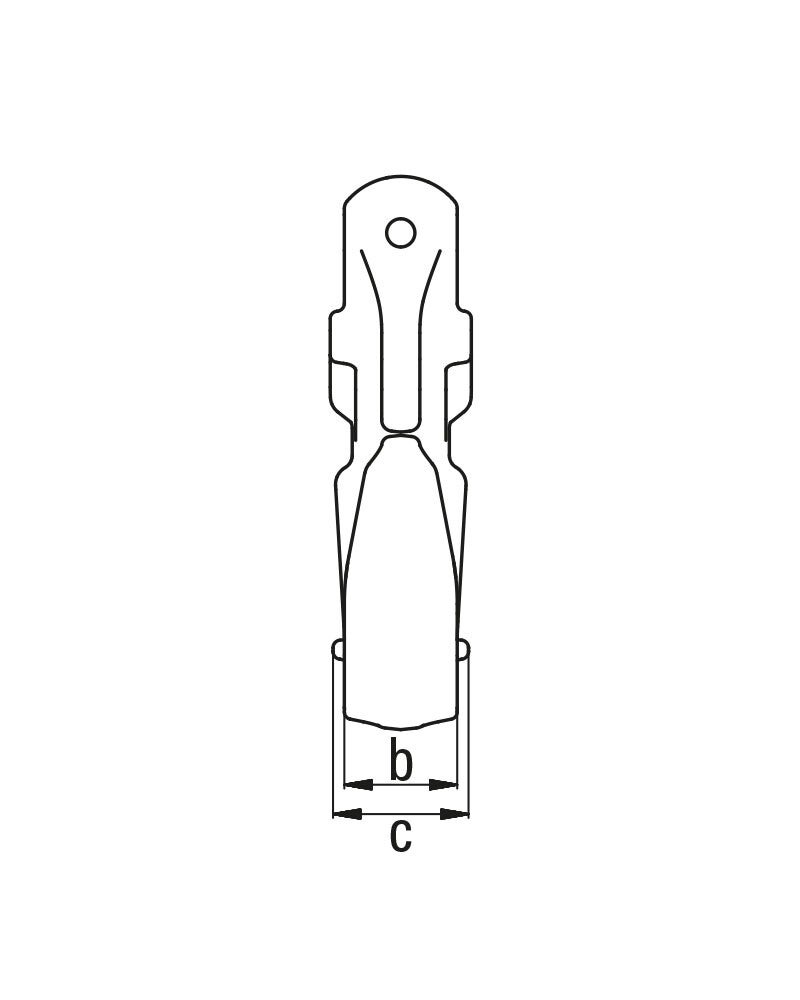

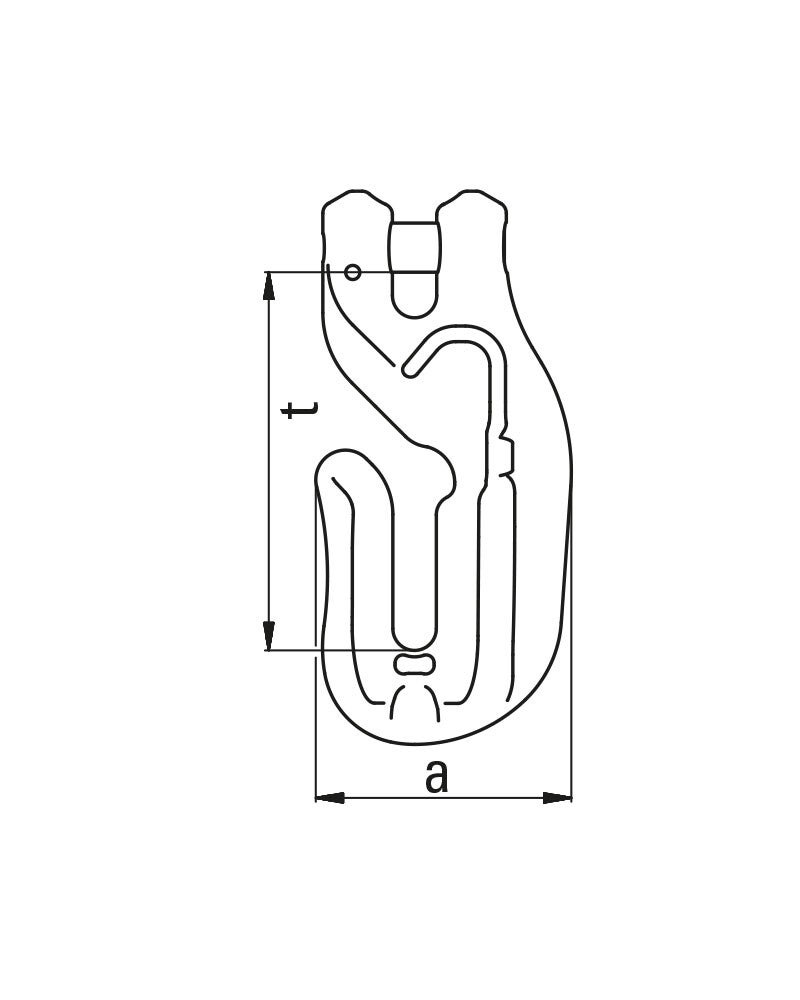

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | b [mm] | c [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| MVH 6 | 1,8 | 48 | 26 | 25 | 65 | 0,4 | 0373106100 |
| MVH 8 | 3,0 | 58 | 28 | 34 | 90 | 0,8 | 0373108100 |
| MVH 10 | 5,0 | 77 | 32 | 40 | 98 | 1,3 | 0373110100 |
| MVH 13 | 8,1 | 91 | 40 | 48 | 134 | 2,9 | 0373113100 |
| MVH 16 | 12,5 | 122 | 70 | 88 | 155 | 5,8 | 0373116100 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
