JDT - MAXNORM Verkürzungsklaue MVK
Sale!
Artikelnummer:
0372906000

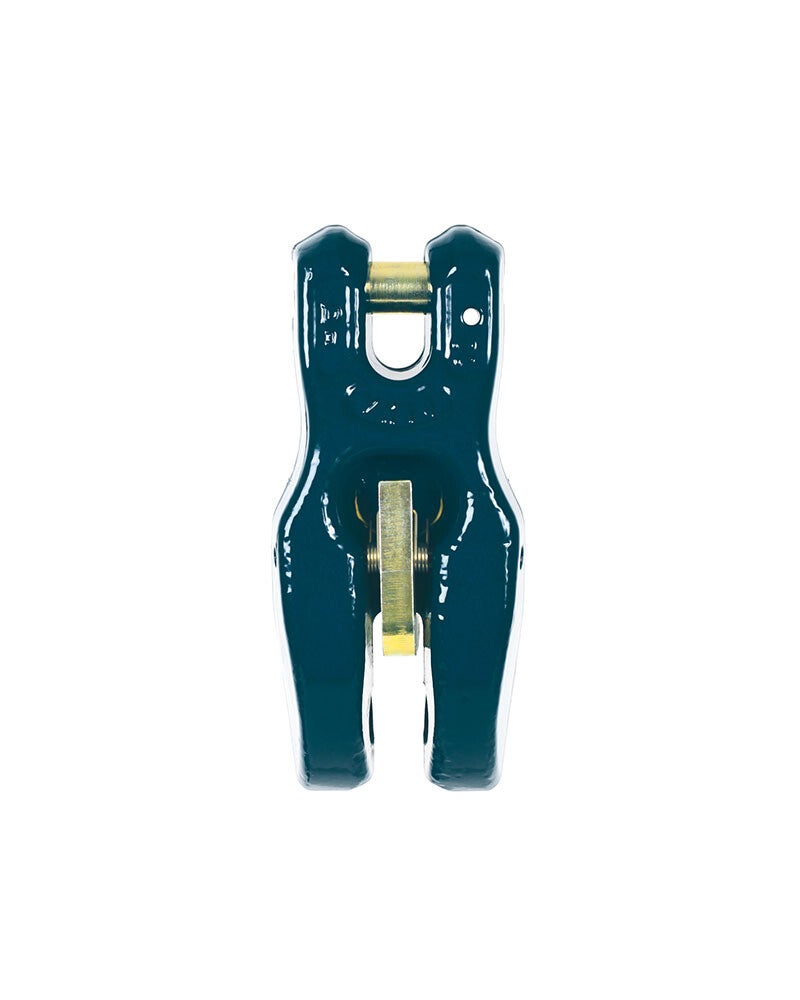

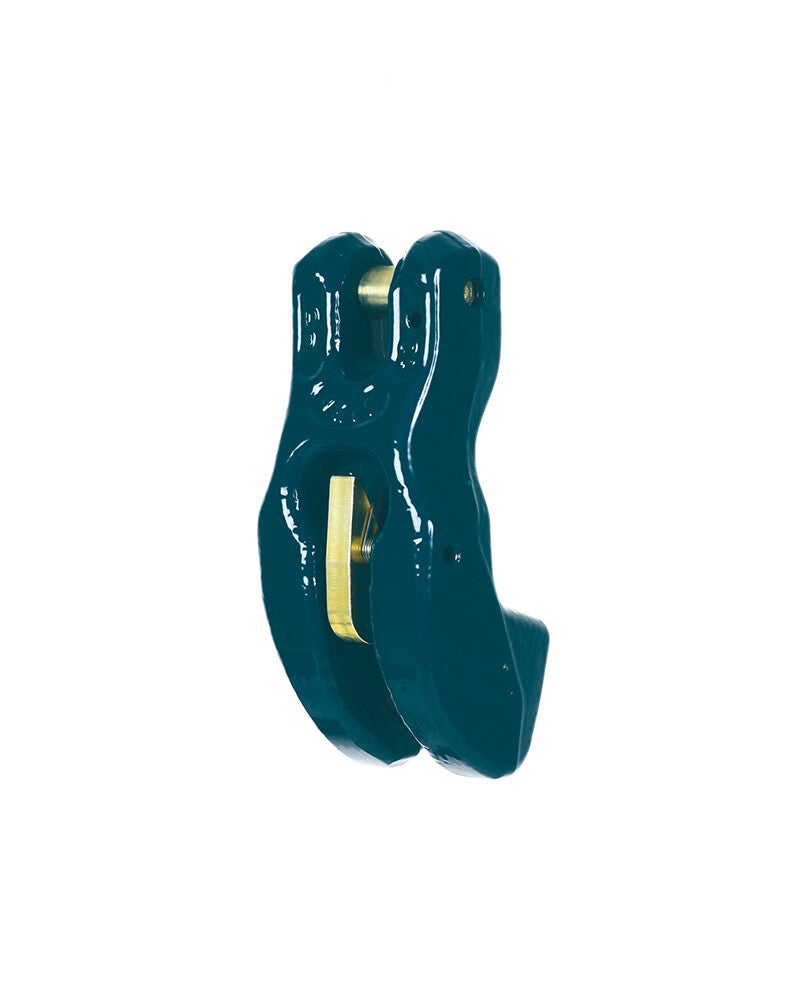

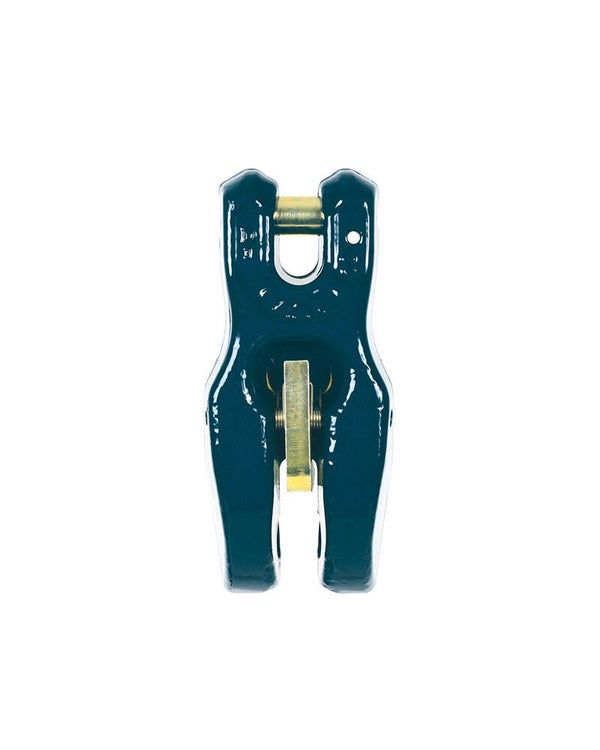

MAXNORM Verkürzungsklaue MVK mit Verriegelung nach DIN 5692.
Mit Bolzen und Spannhülse vormontiert.

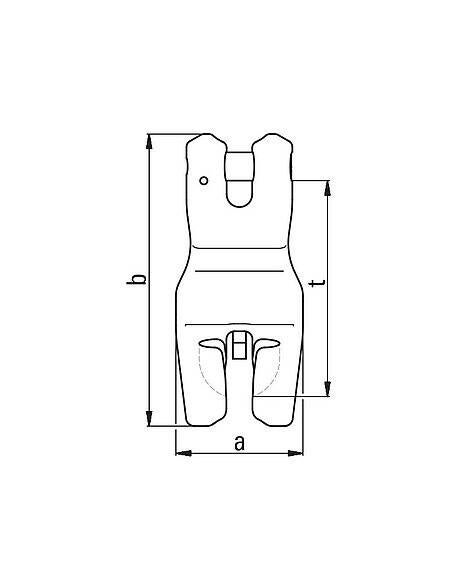

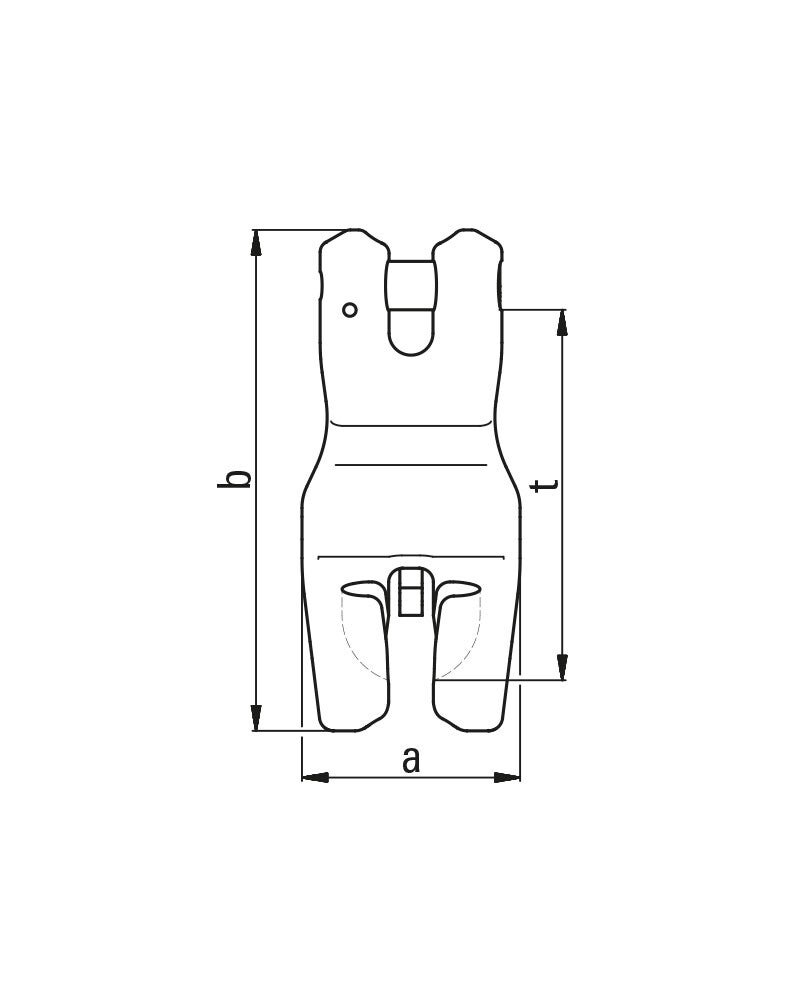

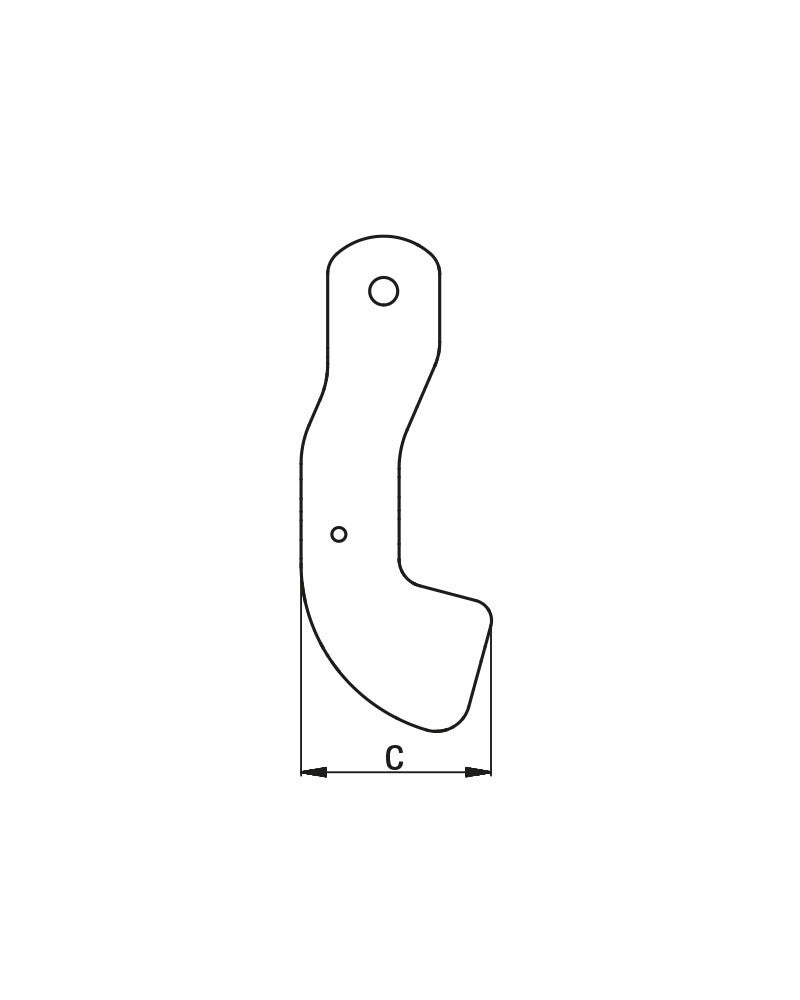

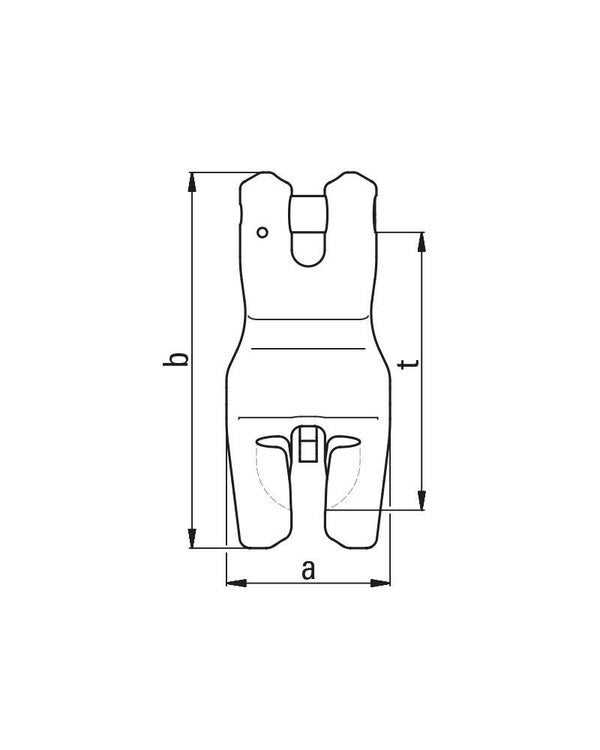

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | b [mm] | c [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| MVK 6 | 1,8 | 44 | 105 | 43 | 81 | 0,5 | 0372906000 |
| MVK 8 | 3,0 | 56 | 121 | 45 | 91 | 0,9 | 0372908000 |
| MVK 10 | 5,0 | 62 | 142 | 58 | 106 | 1,4 | 0372910000 |
| MVK 13 | 8,1 | 78 | 180 | 68 | 137 | 2,7 | 0372913000 |
| MVK 16 | 12,5 | 104 | 222 | 86 | 170 | 5,8 | 0372916000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
