JDT - MAXNORM Gabelkopfschäkel MGKS
Sale!
Artikelnummer:
0352806000

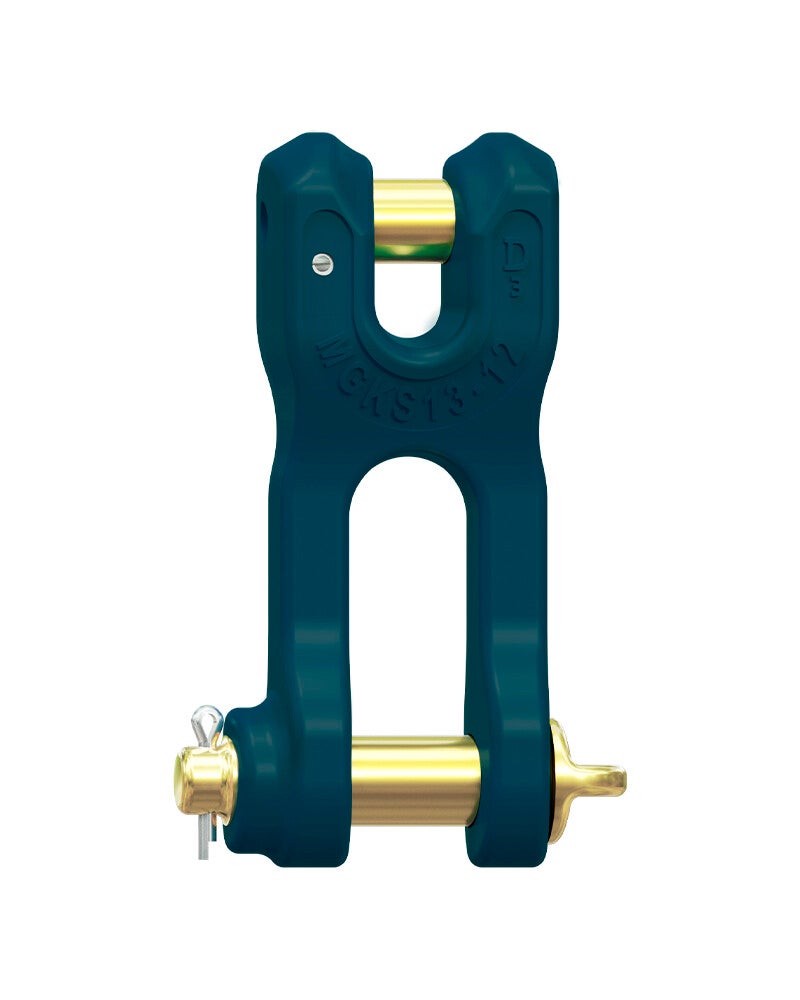

MAXNORM Gabelkopfschäkel MGKS.
Der MGKS in robuster Schmiedeausführung dient als Entbeschlag in Kettengehängen. Mit integriertem Sicherheitsgewinde im Schäkelbügel.
Alternativ kann der MGKS auch an Traversen und Laschen montiert werden.

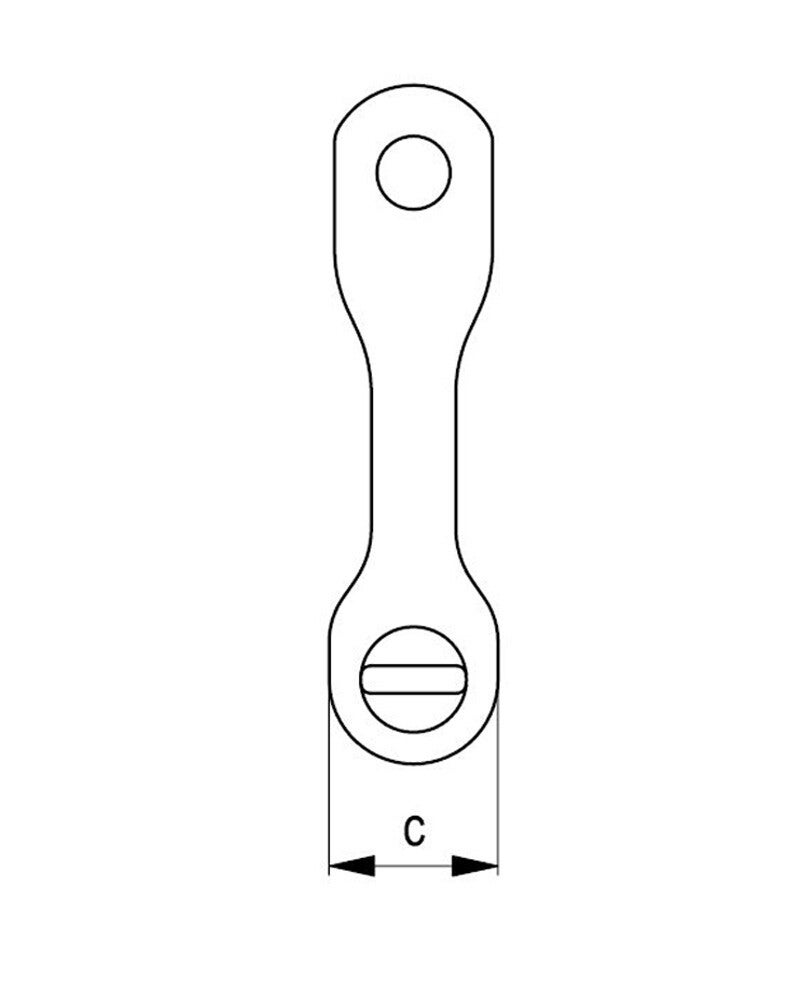

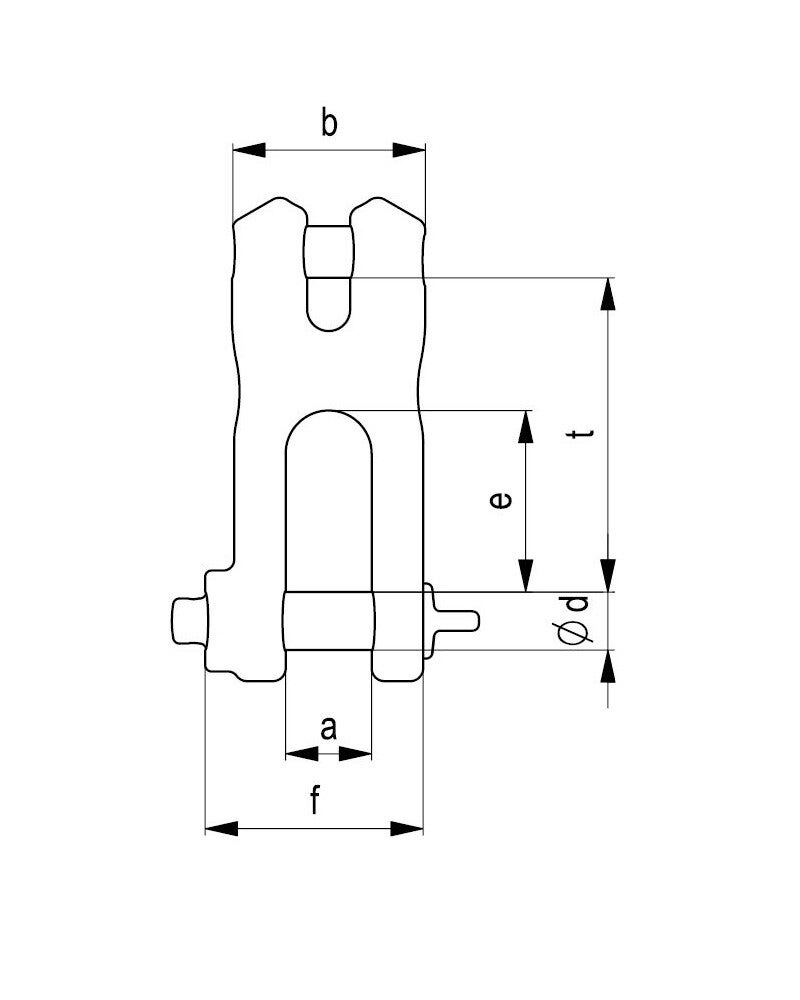

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit | a [mm] | b [mm] | c [mm] | Ød [mm] | e [mm] | f [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| MGKS 6 | 1,8 | 14 | 33 | 20 | 10 | 30 | 37 | 51 | 0,21 | 0352806000 |
| MGKS 8 | 3,0 | 16 | 44 | 24 | 12 | 34 | 42 | 63 | 0,41 | 0352808000 |
| MGKS 10 | 5,0 | 23 | 52 | 31 | 16 | 49 | 57 | 84 | 0,82 | 0352810000 |
| MGKS 13 | 8,1 | 27 | 65 | 38 | 20 | 61 | 71 | 102 | 1,66 | 0352813000 |
| MGKS 16 | 12,5 | 34 | 83 | 48 | 24 | 73 | 88 | 124 | 3,16 | 0352816000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
