JDT - MAXNORM Gabelverbinder MGV
Sale!
Artikelnummer:
0352606000

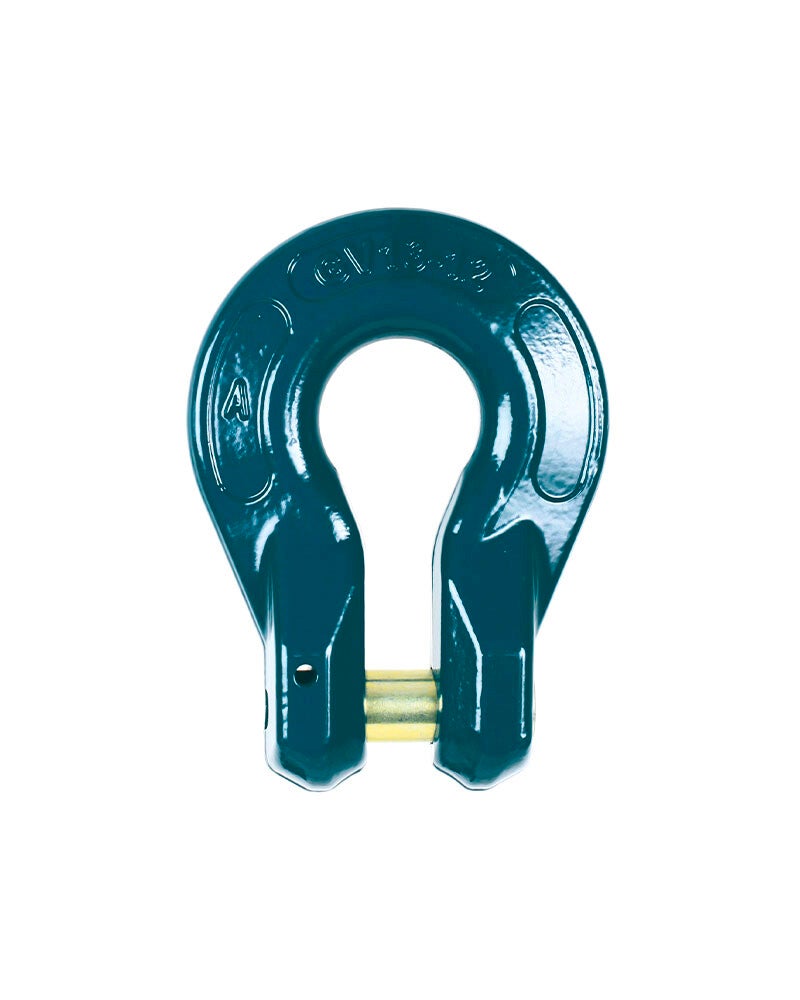

MAXNORM Gabelverbinder der Güteklasse 12 dient als Verbindungselement zur direkten Verbindung zwischen der Kette und anderen Komponenten.
Gefertigt nach EN 1677-1.

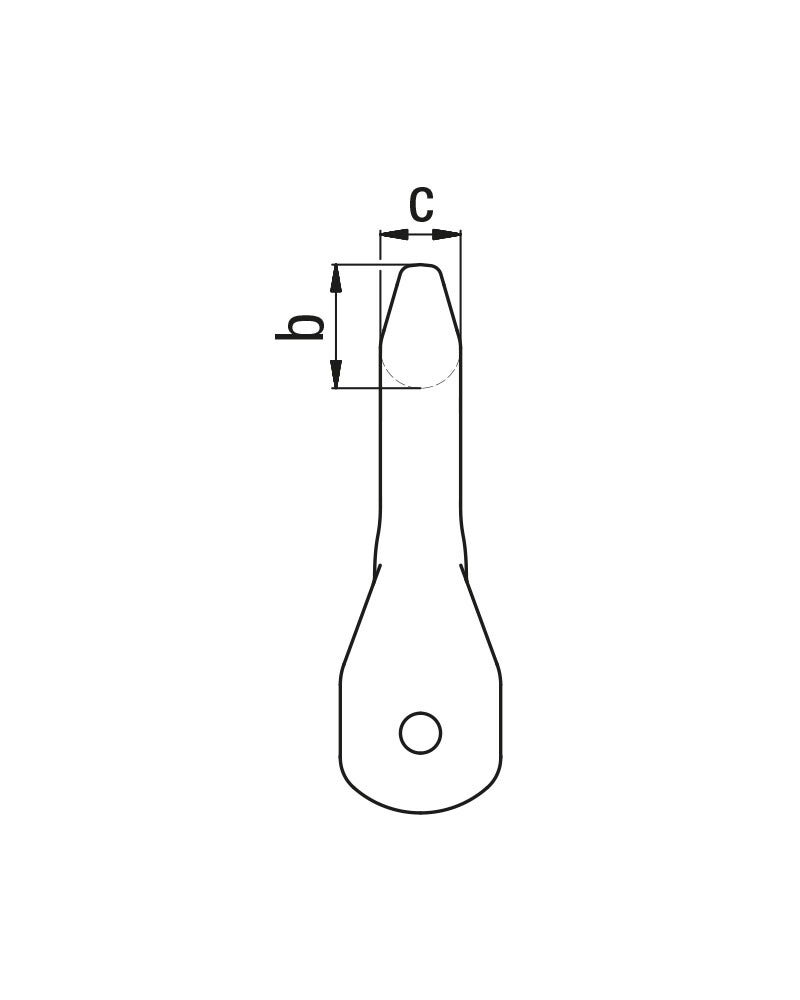

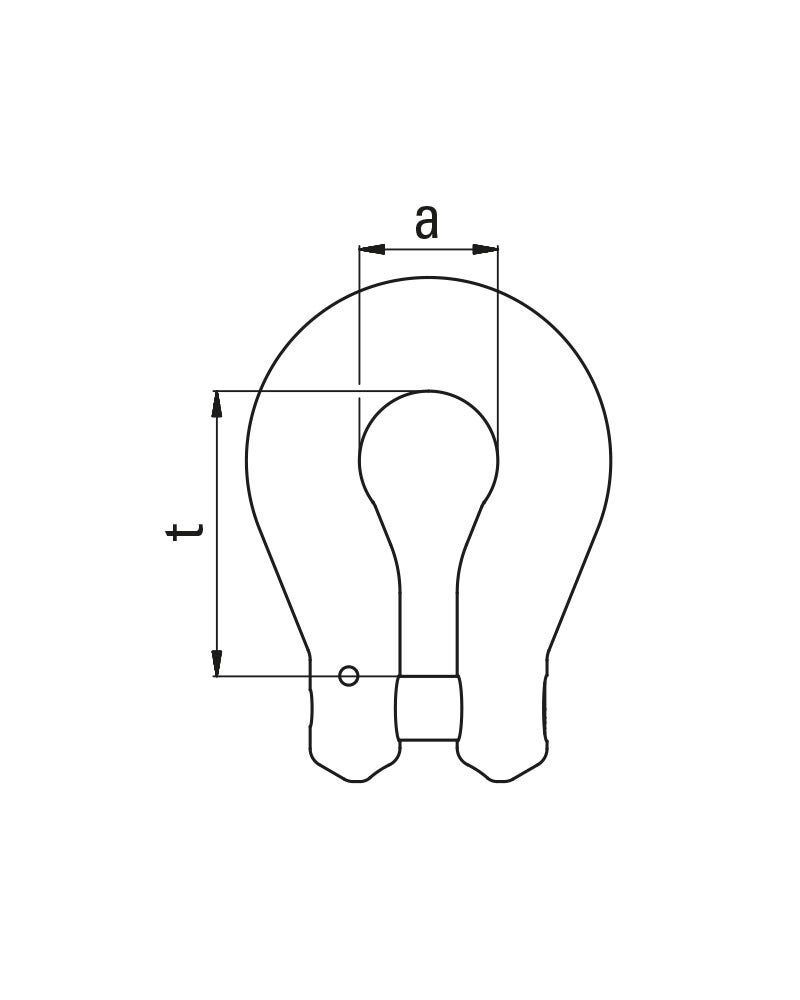

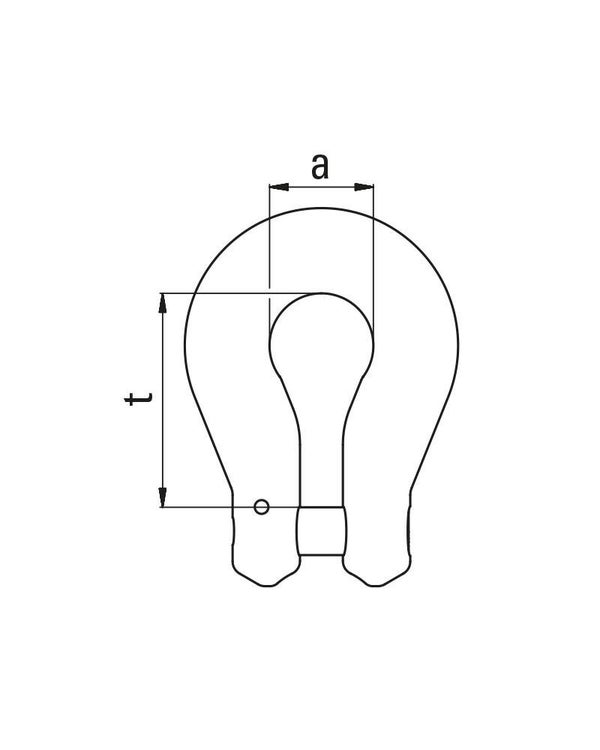

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | b [mm] | c [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| MGV 6 | 1,8 | 22 | 16 | 10 | 39 | 0,2 | 0352606000 |
| MGV 8 | 3,0 | 25 | 22 | 13 | 50 | 0,4 | 0352608000 |
| MGV 10 | 5,0 | 31 | 25 | 16 | 63 | 0,6 | 0352610000 |
| MGV 13 | 8,1 | 38 | 31 | 20 | 78 | 0,6 | 0352613000 |
| MGV 16 | 12,5 | 50 | 39 | 25 | 102 | 2,6 | 0352616000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
