JDT - NORM8 Bolzen und Spannstift für NORM8 Automatik Haken TAHG
Sale!
Artikelnummer:
0393708000

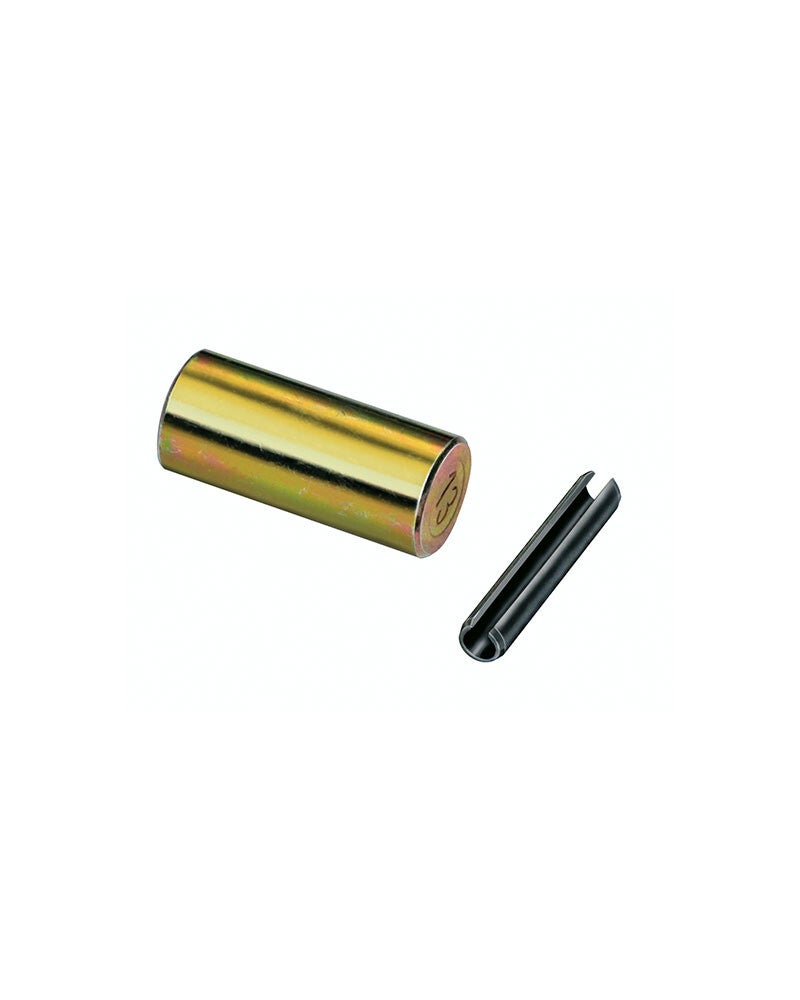

Ersatzteilgarnitur BSA für ENORM Absetzkipperhaken ESHA.
Bestehend aus Bolzen und Spannhülse.
Technische Daten und Abmessungen
| Bezeichnung | Bolzen [mm] | Spannstift [mm] | Gewicht [≈ kg] | Artikelnummer |
|---|---|---|---|---|
| BSA 7/8 | 10,0 x 25 | 3 x 22 | 0,02 | 0393708000 |
| BSA 10 | 12,5 x 30 | 3 x 28 | 0,03 | 0393710000 |
| BSA 13 | 16,0 x 36 | 4 x 34 | 0,058 | 0393713000 |
| BSA 16 | 20,0 x 70 | 5 x 40 | 0,168 | 0393716000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
