JDT - ENORM Wirbel - kugelgelagert EWGO
Sale!
Artikelnummer:
0352406000

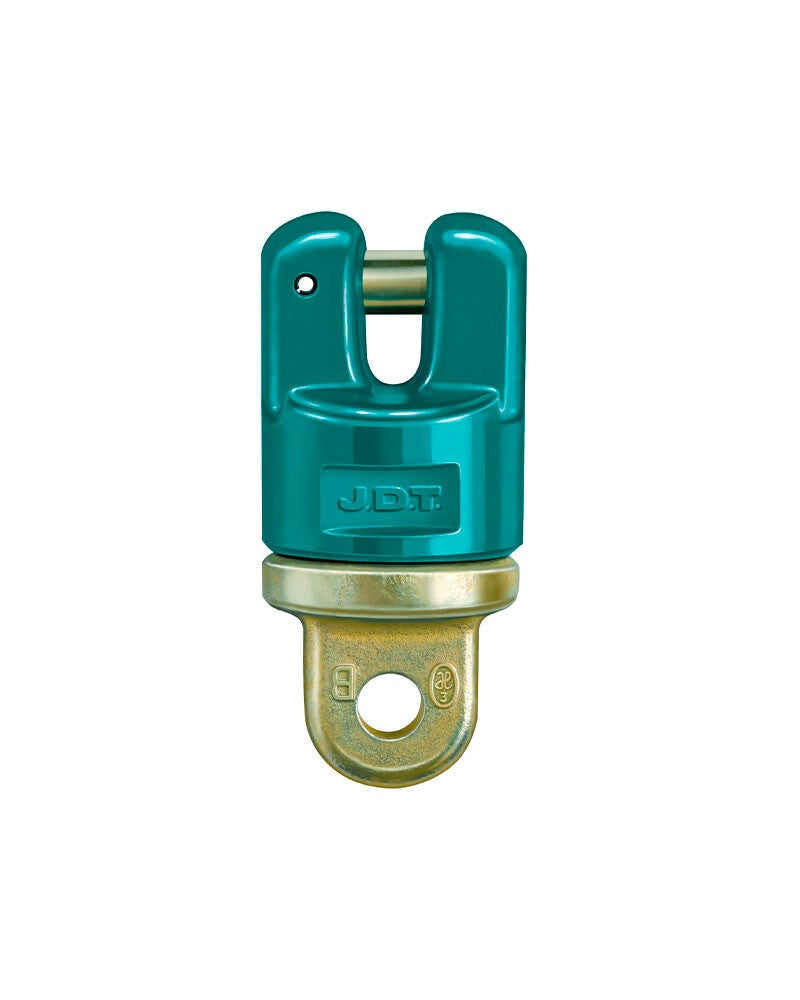

ENORM gesenkgeschmiedeter Wirbel EWGO für die Montage in Kettengehängen.
Durch den beiseitigen Bolzenanschluss ist die Montage schnell und unkompliziert.
Gefertigt nach 1677-1.
Durch die Kugellagerung wird ein Verdrehen des Kettenstrangs im Gehänge vermieden.

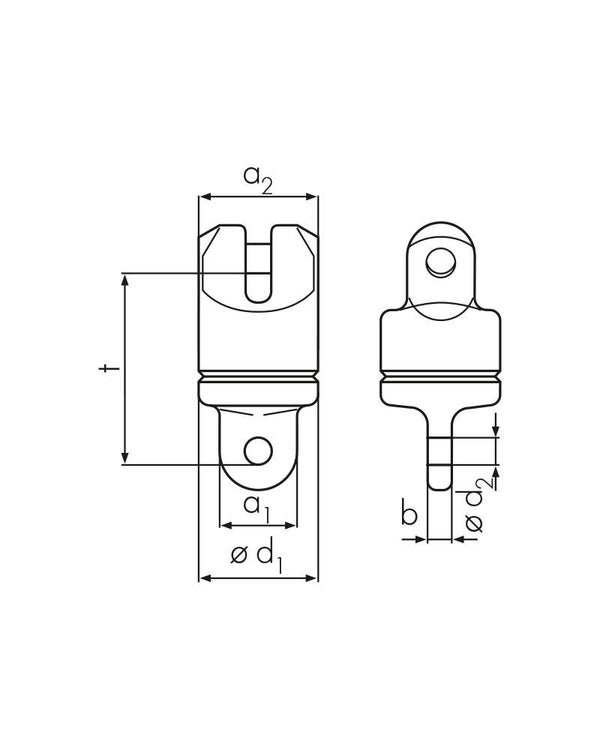

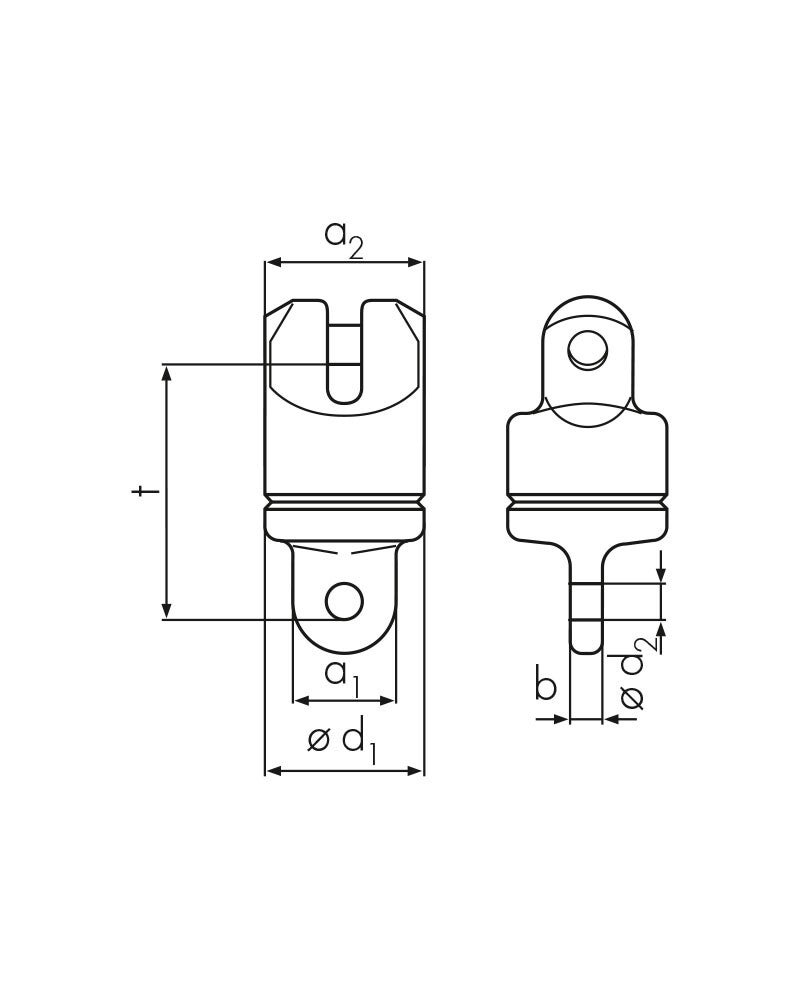

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a1 [mm] | a2 [mm] | b [mm] | Ød1 [mm] | Ød2 [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|
| ENORM EWGO 6 | 1,4 | 20 | 36 | 6 | 36 | 7,7 | 51 | 0,3 | 0352406000 |
| ENORM EWGO 8 | 2,5 | 26 | 43 | 8 | 41 | 10,6 | 56 | 0,4 | 0352408000 |
| ENORM EWGO 10 | 4,0 | 35 | 52 | 10 | 51 | 13,2 | 73 | 0,9 | 0352410000 |
| ENORM EWGO 13 | 6,7 | 43 | 65 | 13 | 59 | 17 | 88 | 1,5 | 0352413000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
