JDT - ENORM Wirbel - kugelgelagert EWG
Sale!
Artikelnummer:
0352306000

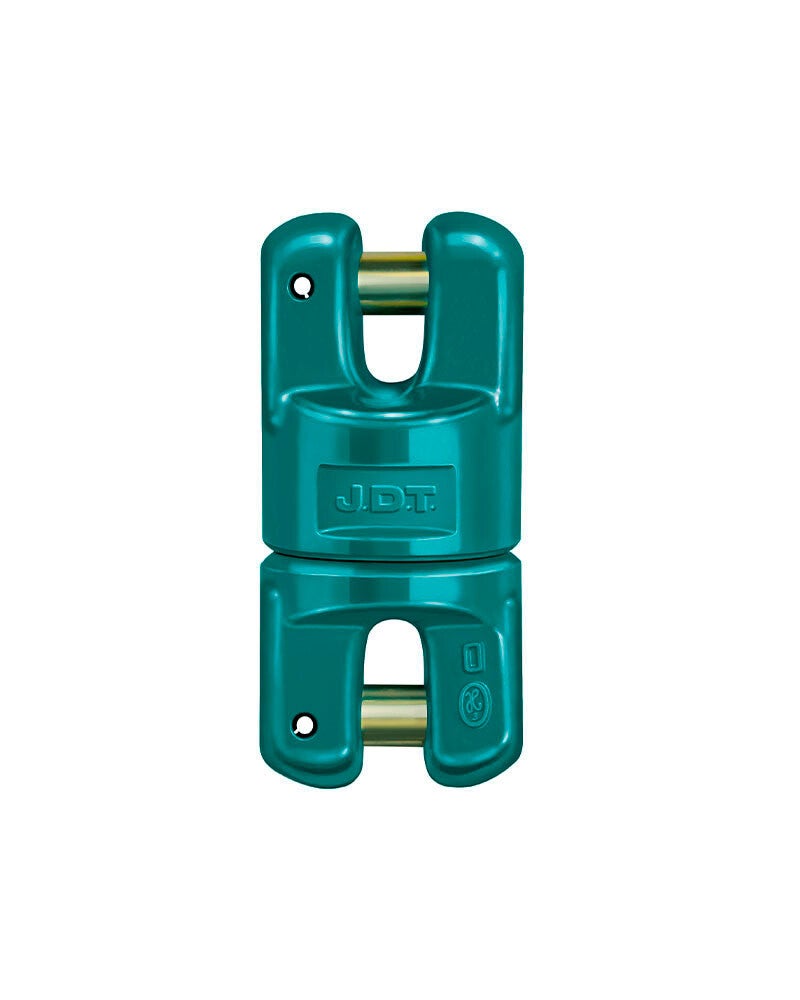

ENORM gesenkgeschmiedeter Wirbel für die Montage in Kettengehängen.
Durch den beiseitigen Bolzenanschluss ist die Montage schnell und unkompliziert.
Gefertigt nach EN 1677.
Durch die Kugellagerung wird ein Verdrehen des Kettenstrangs im Gehänge vermieden.

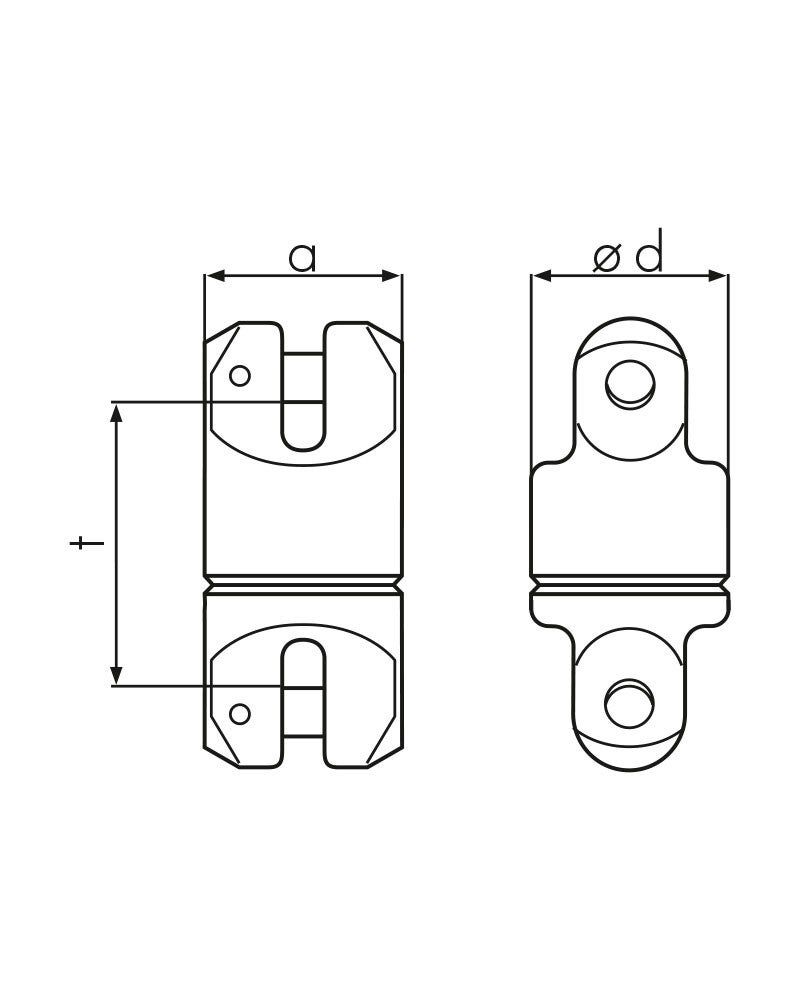

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | Ød | t | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|
| ENORM EWG 6 | 1,4 | 36 | 36 | 46 | 0,4 | 0352306000 |
| ENORM EWG 8 | 2,5 | 43 | 41 | 54 | 0,6 | 0352308000 |
| ENORM EWG 10 | 4,0 | 52 | 51 | 70 | 1,2 | 0352310000 |
| ENORM EWG 13 | 6,7 | 65 | 59 | 82 | 2,2 | 0352313000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
