JDT - ENORM Gabelkopfschäkel EGKS
Sale!
Artikelnummer:
0352706000

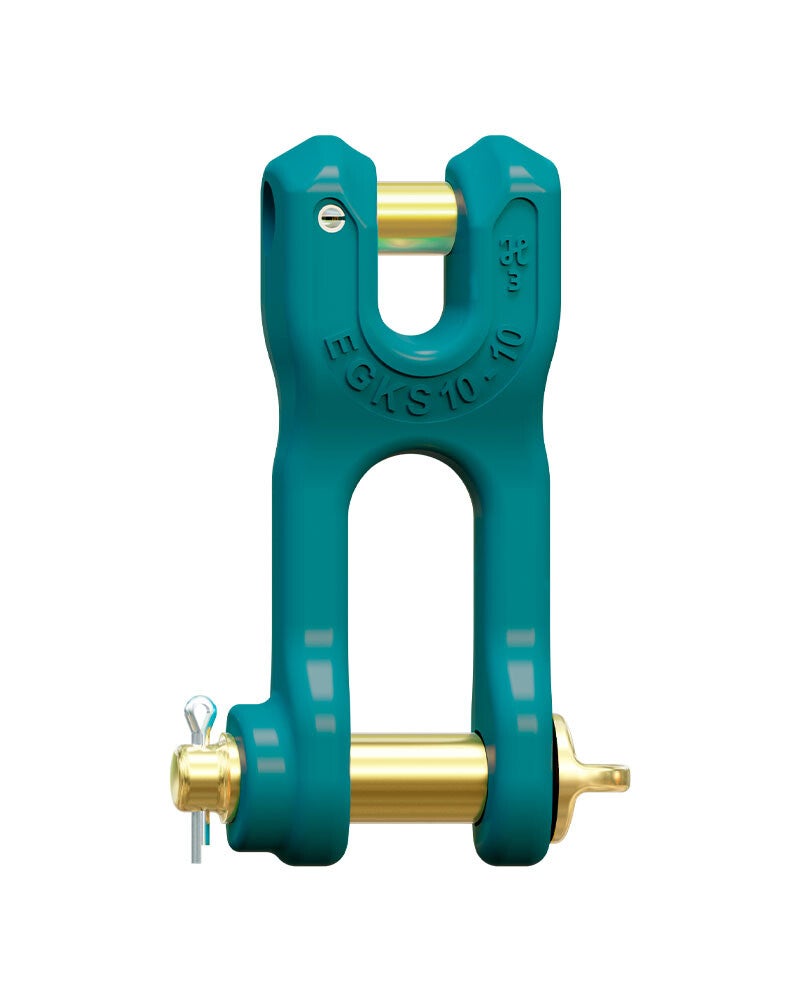

Der EGKS in robuster Schmiedeausführung dient als Entbeschlag in Kettengehängen. Mit integriertem Sicherheitsgewinde im Schäkelbügel.
Alternativ kann der EGKS auch an Traversen und Laschen montiert werden.

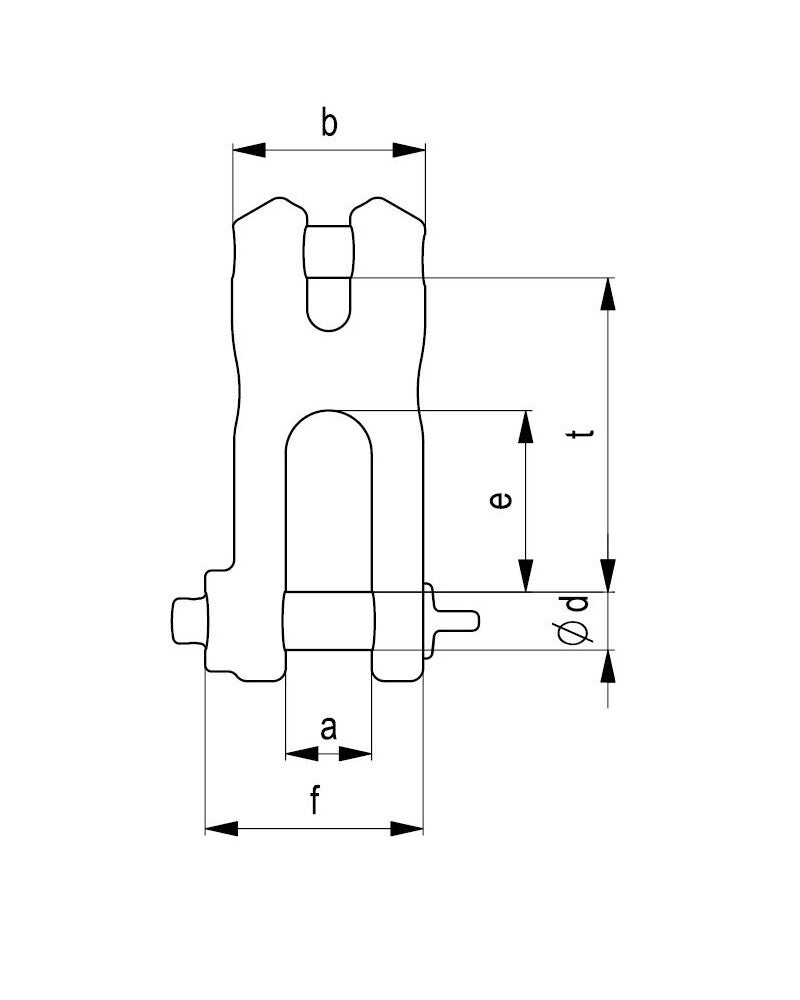

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit | a [mm] | b [mm] | c [mm] | Ød [mm] | e [mm] | f [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| EGKS 6 | 1,4 | 14 | 33 | 20 | 10 | 30 | 37 | 51 | 0,2 | 0352706000 |
| EGKS 8 | 2,5 | 16 | 44 | 24 | 12 | 34 | 42 | 63 | 0,40 | 0352708000 |
| EGKS 10 | 4,0 | 23 | 52 | 31 | 16 | 49 | 57 | 84 | 0,80 | 0352710000 |
| EGKS 13 | 6,7 | 27 | 65 | 38 | 20 | 61 | 71 | 102 | 1,64 | 0352713000 |
| EGKS 16 | 10,0 | 34 | 83 | 48 | 24 | 73 | 88 | 124 | 3,09 | 0352716000 |
| EGKS 18 | 12,5 | 40 | 90 | 56 | 27 | 85 | 102 | 146 | 4,32 | 0352718000 |
| EGKS 22 | 19,0 | 48 | 106 | 72 | 36 | 112 | 126 | 180 | 8,25 | 0352722000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
