JDT - ENORM Gabelverbinder mit Schäkel EGVS
Sale!
Artikelnummer:
0352010000

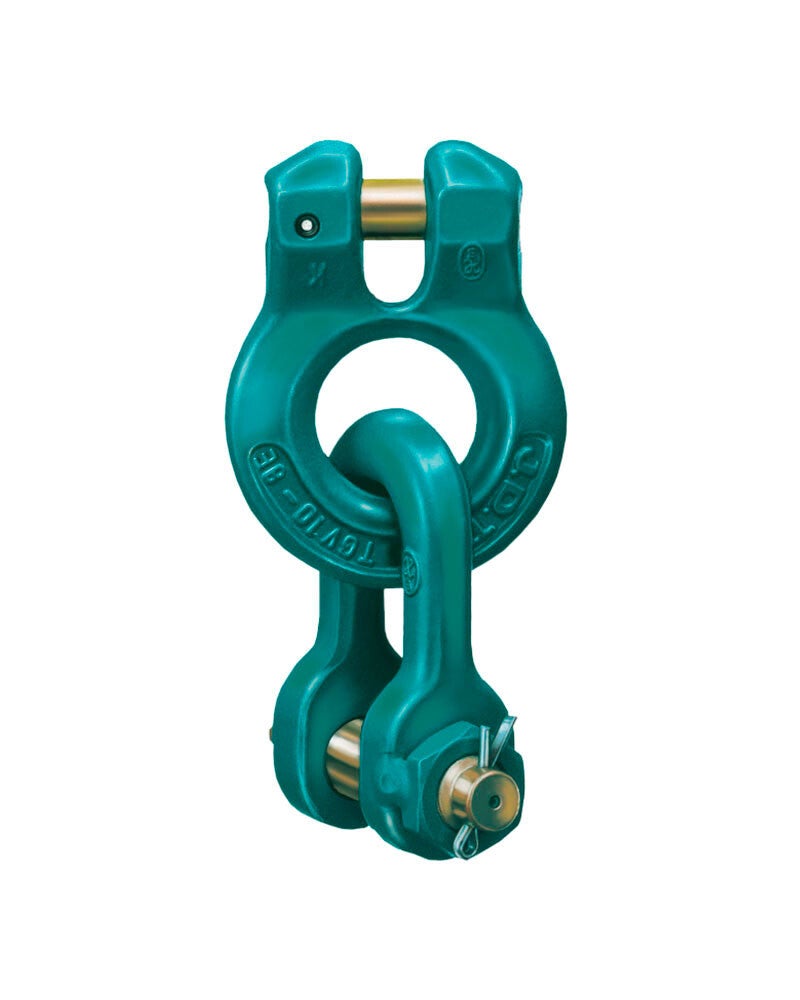

ENORM gesenkgeschmiedeter Gabelverbinder mit Schäkel EGVS zur Montage im Baukastensystem.
Gefertigt nach EN 1677-1.

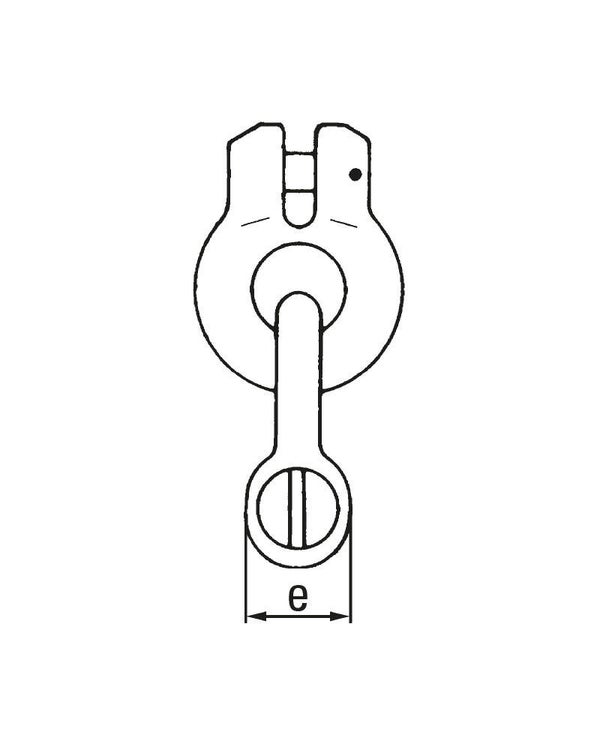

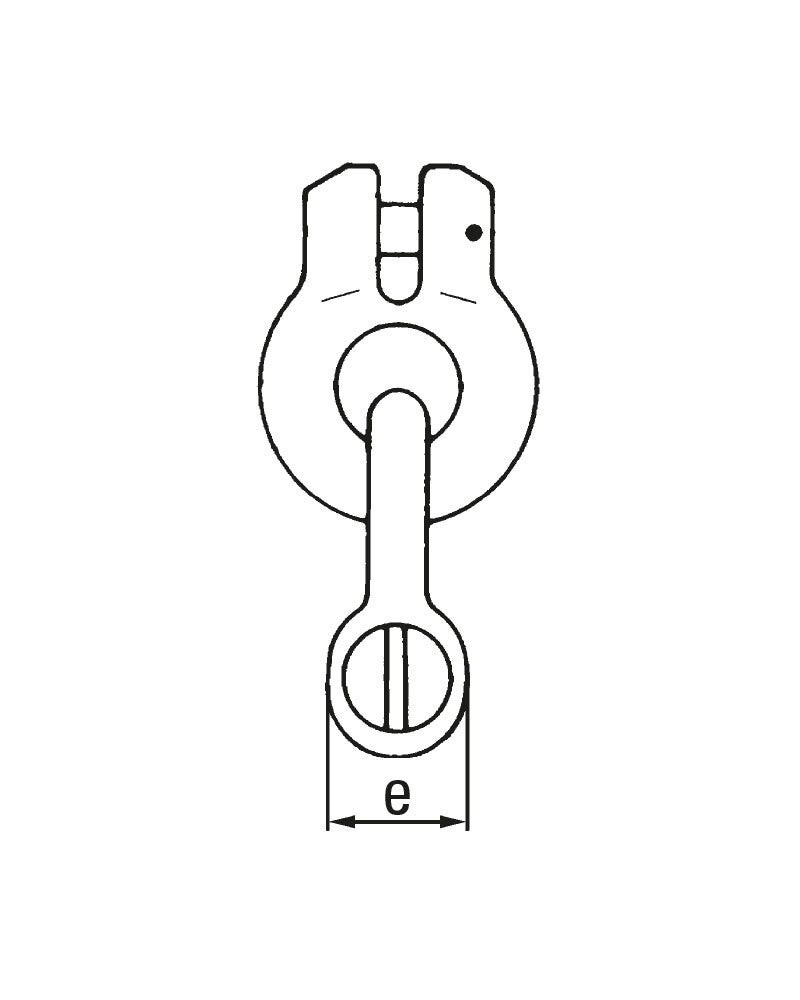

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | b [mm] | b1 | Ød | e Ød | t Ød | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|
| ENORM EGVS 10 | 4,0 | 23 | 49 | 31 | 16 | 31 | 100 | 0,8 | 0352010000 |
| ENORM EGVS 13 | 6,7 | 27 | 61 | 37 | 20 | 38 | 124 | 1,6 | 0352013000 |
| ENORM EGVS 16 | 10,0 | 34 | 76 | 43 | 24 | 48 | 151 | 3 | 0352016000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
