JDT - ENORM Verbindungsschäkel EVS
Sale!
Artikelnummer:
0351610000

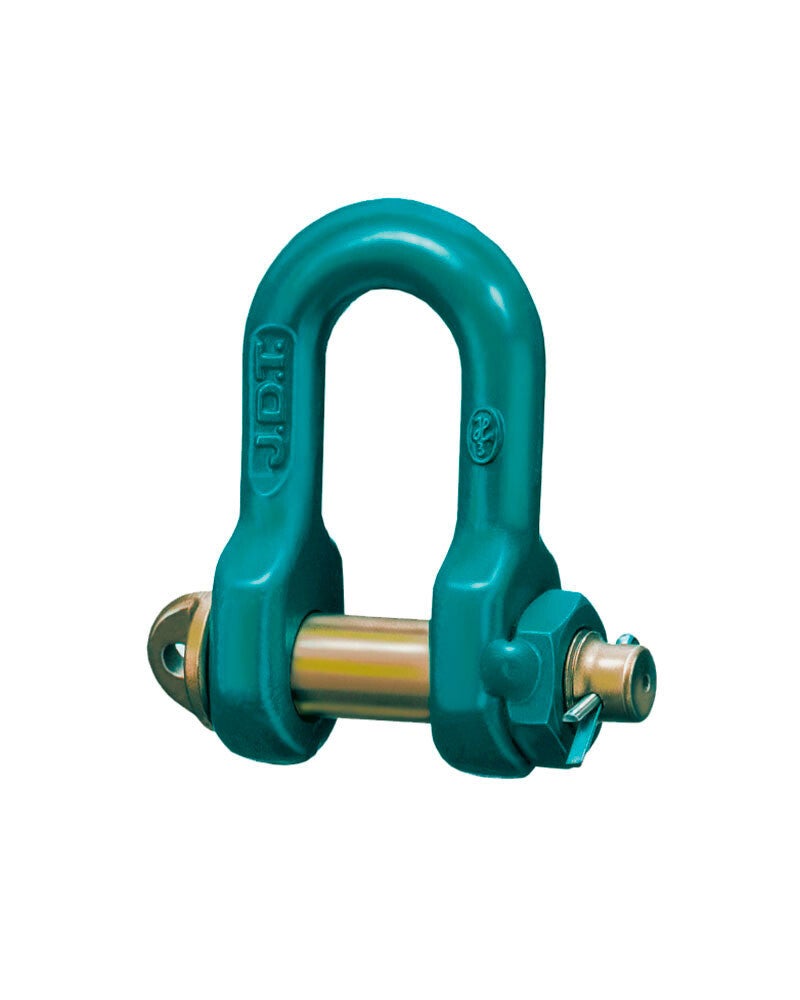

ENORM gesenkgeschmiedeter Verbindungsschäkel der Güteklasse 10 in gerader Bauform.
Gefertigt nach EN 1677-1 .

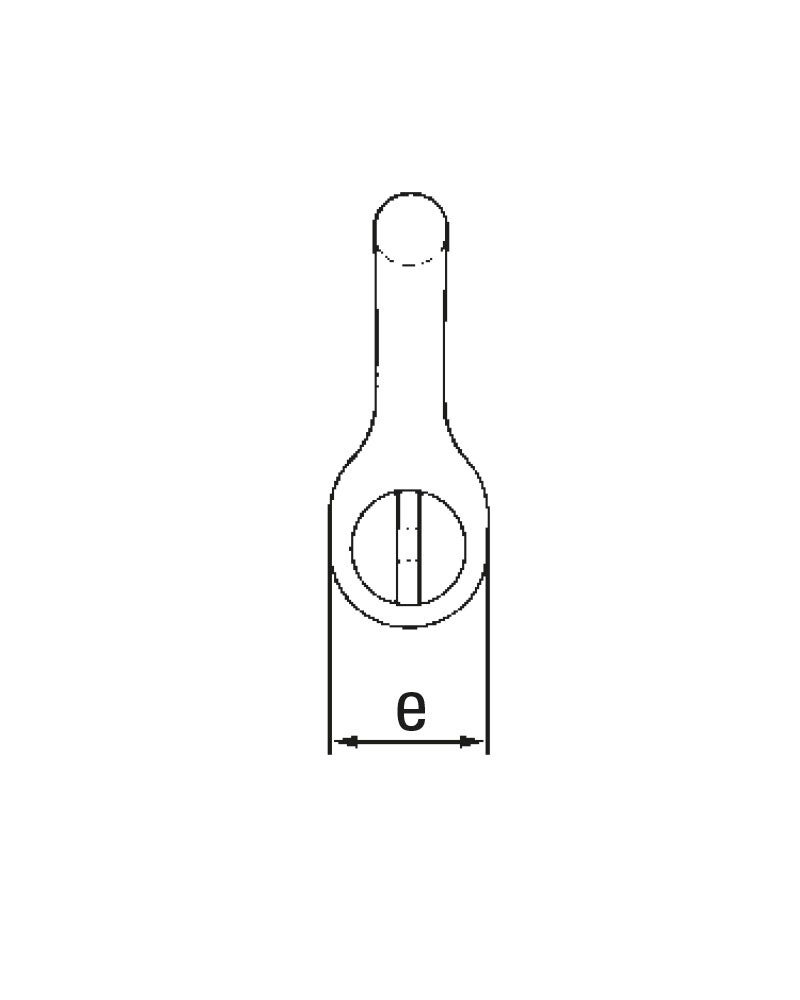

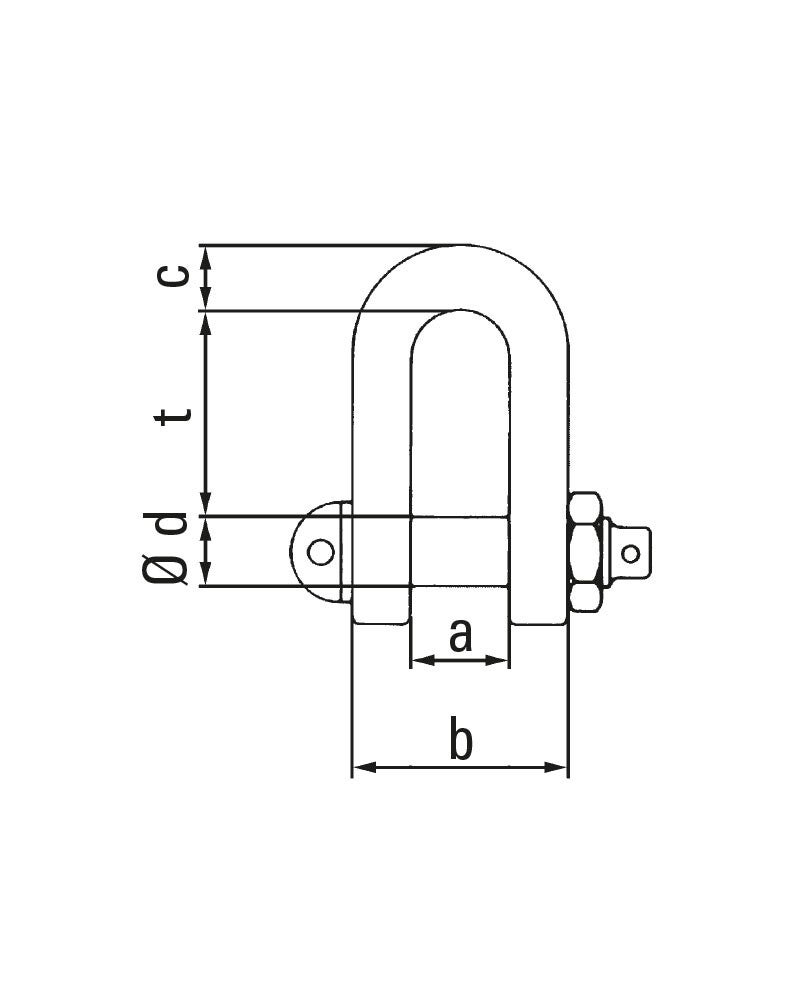

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | b [mm] | c [mm] | Ød [mm] | e [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|
| ENORM EVS 10 | 4,0 | 23 | 49 | 15 | 16 | 31 | 49 | 0,4 | 0351610000 |
| ENORM EVS 13 | 6,7 | 27 | 61 | 19 | 20 | 38 | 61 | 0,8 | 0351613000 |
| ENORM EVS 16 | 10,0 | 34 | 76 | 24 | 24 | 48 | 73 | 1,5 | 0351616000 |
| ENORM EVS 18 | 12,5 | 40 | 88 | 27 | 27 | 56 | 84 | 2,2 | 0351618000 |
| ENORM EVS 22 | 19,0 | 48 | 108 | 33 | 36 | 72 | 112 | 4,8 | 0351622000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
