JDT - ENORM Gabelverbinder EGV
Sale!
Artikelnummer:
0351806000

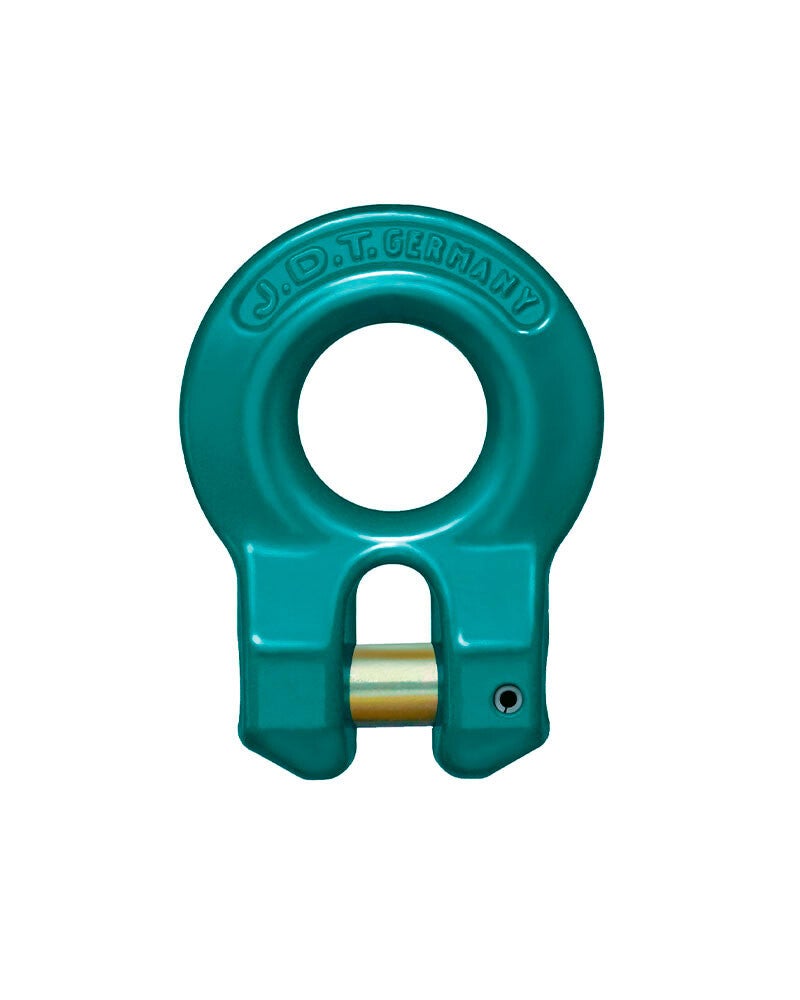

ENORM gesenkgeschmiedeter Gabelverbinder zur direkten Verbindung zwischen der Kette und anderen Komponenten.

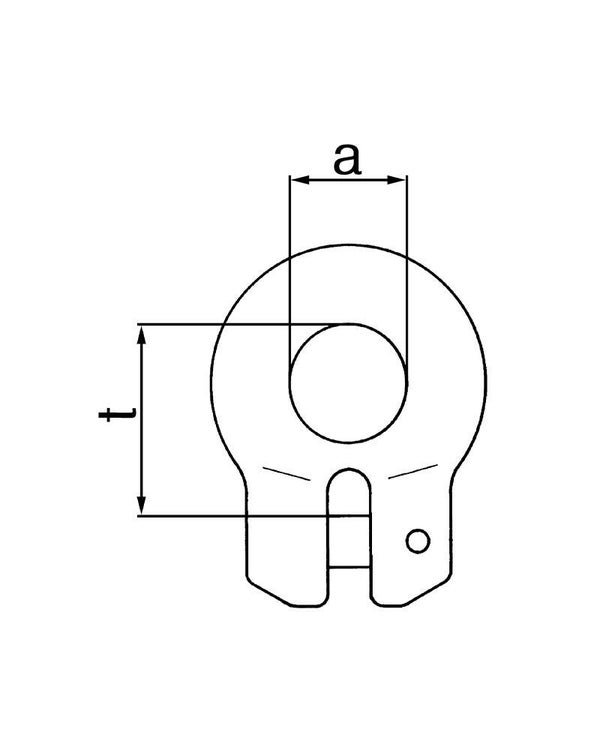

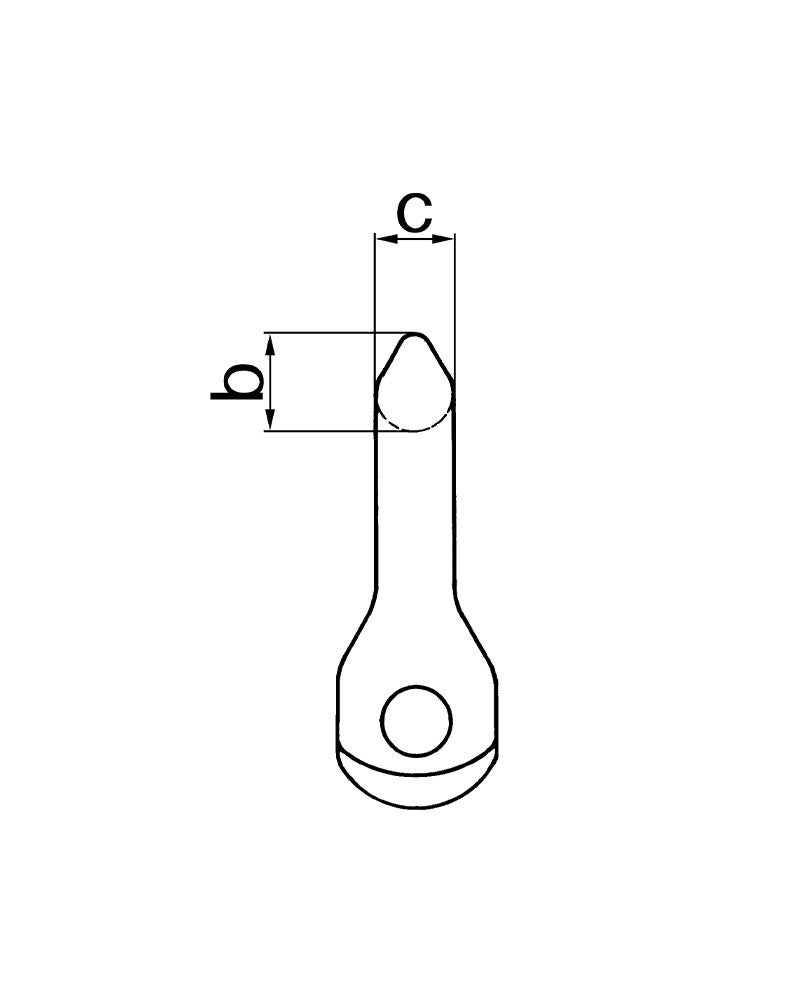

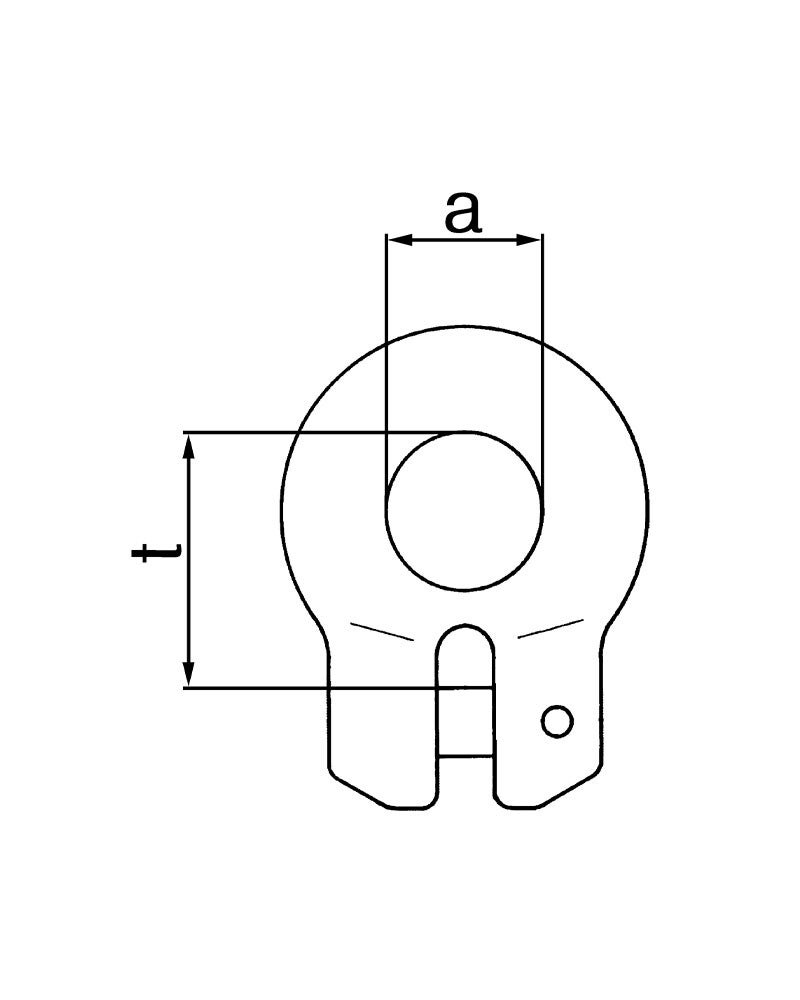

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | b [mm] | c [mm] | t [mm] | Gewicht [kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|
| ENORM EGV 6 | 1,4 | 18 | 11 | 9 | 30 | 0,1 | 0351806000 |
| ENORM EGV 8 | 2,5 | 24 | 15 | 12 | 41 | 0,2 | 0351808000 |
| ENORM EGV 10 | 4,0 | 30 | 19 | 14 | 51 | 0,4 | 0351810000 |
| ENORM EGV 13 | 6,7 | 37 | 23 | 18 | 63 | 0,8 | 0351813000 |
| ENORM EGV 16 | 10,0 | 47 | 30 | 23 | 78 | 1,7 | 0351816000 |
| ENORM EGV 18 | 12,5 | 53 | 33 | 26 | 89 | 2,5 | 0351818000 |
| ENORM EGV 22 | 19,0 | 59 | 36 | 29 | 104 | 4,0 | 0351822000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
