JDT - ENORM Bügelschlösser EBS
Sale!
Artikelnummer:
0352206100

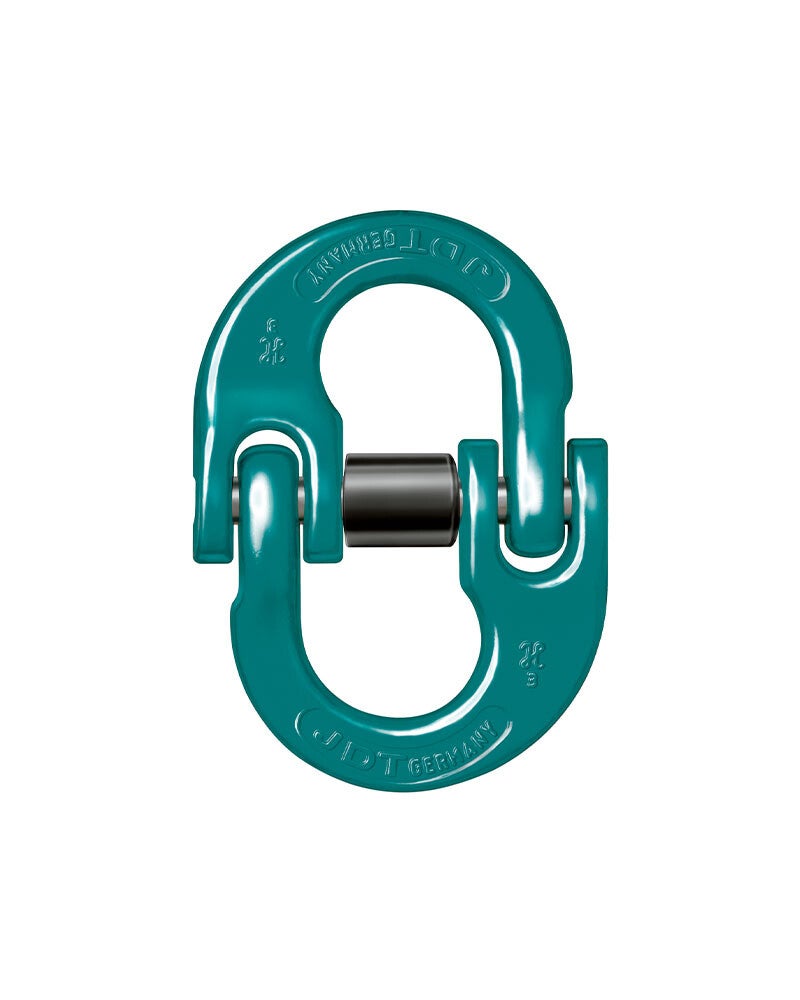

ENORM gesenkgeschmiedetes Verbindungselement zur Montage von Kettengehängen im Baukastensystem.

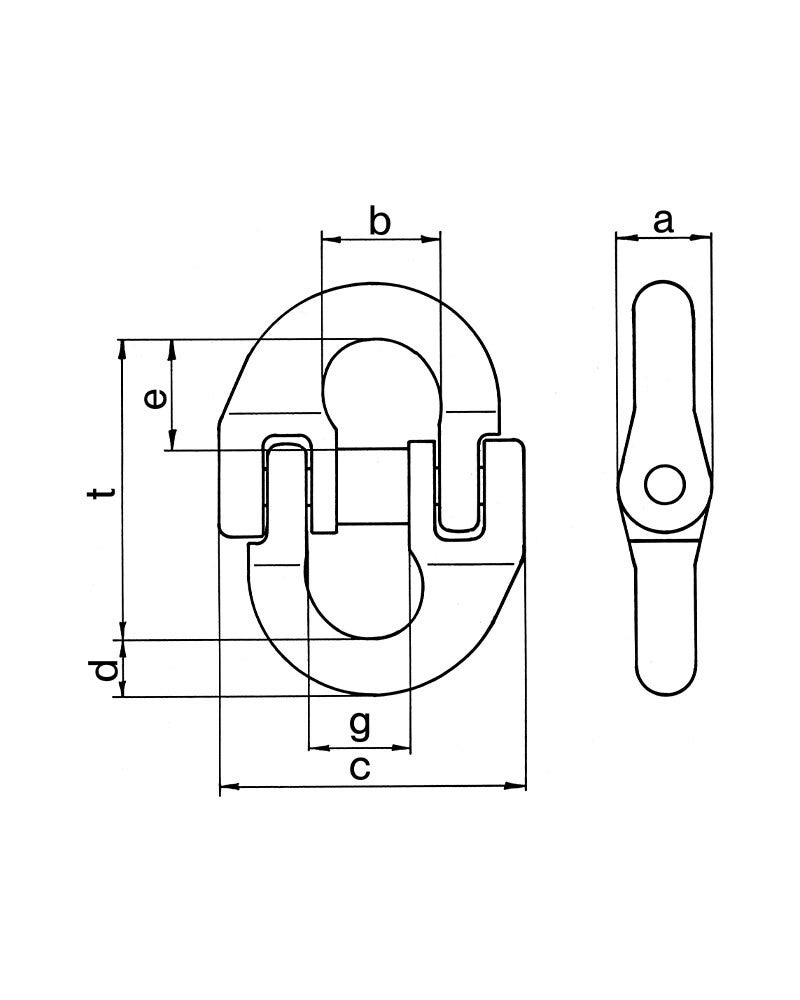

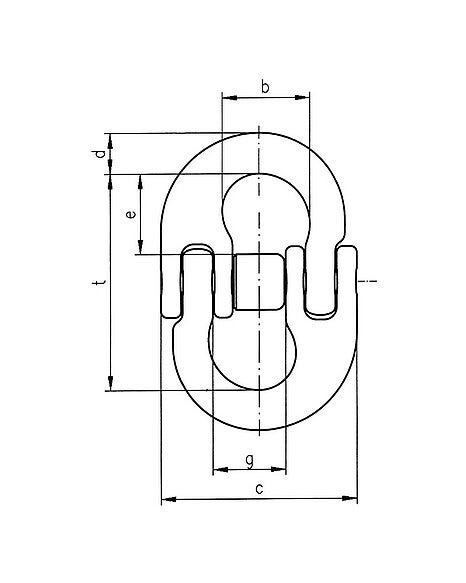

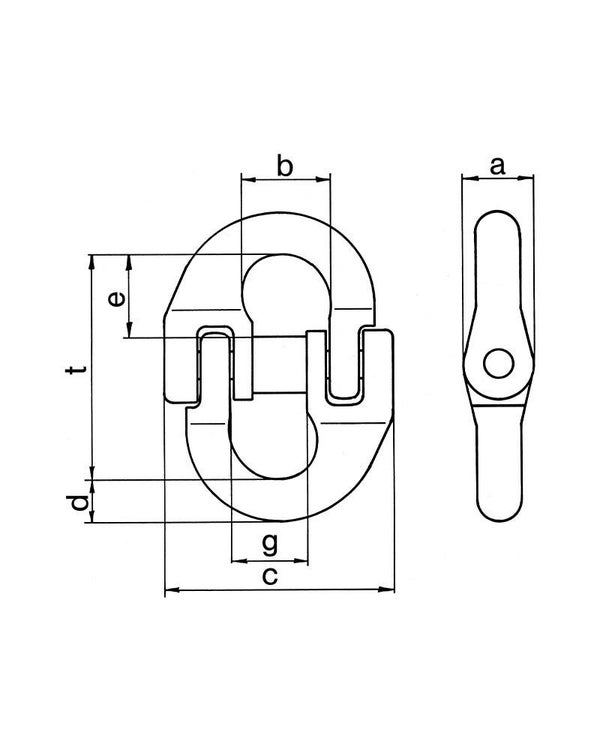

Technische Daten und Abmessungen
| Bezeichnung | Tragfähigkeit [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | g [mm] | t [mm] | Gewicht [≈kg] | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|
| ENORM EBS 6 | 1,4 | 12 | 17 | 40 | 8 | 16 | 14 | 45 | 0,08 | 0352206100 |
| ENORM EBS 8 | 2,5 | 14 | 22 | 53 | 12 | 22 | 21 | 56 | 0,18 | 0352208100 |
| ENORM EBS 10 | 4,0 | 18 | 29 | 70 | 13 | 27 | 26 | 70 | 0,34 | 0352210100 |
| ENORM EBS 13 | 6,7 | 25 | 33 | 79 | 16 | 32 | 29 | 86 | 0,66 | 0352213000 |
| ENORM EBS 16 | 10,0 | 31 | 44 | 108 | 22 | 42 | 39 | 106 | 1,6 | 0352216000 |
| ENORM EBS 18 | 12,5 | 37 | 51 | 120 | 23 | 48 | 48 | 125 | 1,8 | 0352218000 |
| ENORM EBS 22 | 19,0 | 40 | 59 | 134 | 28 | 52 | 56 | 137 | 3,0 | 0352222000 |
| ENORM EBS 26 | 26,5 | 50 | 70 | 161 | 30 | 65 | 65 | 168 | 5,1 | 0352226000 |
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
Die Tragfähigkeiten ab TP 35 gelten für die Ausführungen mit den neuen Quetschmarken.
